ГОСТ 25575-2014 (27.12.2021) КАЛИБРЫ ДЛЯ СОЕДИНЕНИЙ С ТРАПЕЦЕИДАЛЬНОЙ РЕЗЬБОЙ ОБСАДНЫХ ТРУБ И МУФТ К НИМ. ТИПЫ И ОСНОВНЫЕ РАЗМЕРЫ

Возврат к списку СКАЧАТЬ ДОКУМЕНТ

Администратор

04.05.2022

Введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 5 мая 2015 г. N 313-ст

Межгосударственный стандарт ГОСТ 25575-2014

"КАЛИБРЫ ДЛЯ СОЕДИНЕНИЙ С ТРАПЕЦЕИДАЛЬНОЙ РЕЗЬБОЙ ОБСАДНЫХ ТРУБ И МУФТ К НИМ. ТИПЫ И ОСНОВНЫЕ РАЗМЕРЫ"

Gauges for trapezoidal thread connections for casing pipes with couplings. Types and basic dimensions

С изменениями:

(27 декабря 2021 г.)

МКС 17.040.30

Дата введения - 1 декабря 2015 года

Взамен ГОСТ 25575-83

Предисловие

Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"

Сведения о стандарте

1 РАЗРАБОТАН Всесоюзным научно-исследовательским институтом буровой техники (ВНИИБТ), Открытым акционерным обществом "Российский научно-исследовательский институт трубной промышленности" (ОАО "РосНИТИ")

2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации 523 "Техника и технологии добычи и переработки нефти и газа" (МТК 523)

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 25 июня 2014 г. N 45)

За принятие проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97	Код страны по МК (ИСО 3166) 004-97	Сокращенное наименование национального органа по стандартизации
Казахстан	KZ	Госстандарт Республики Казахстан
Киргизия	KG	Кыргызстандарт
Молдова	MD	Молдова-Стандарт
Россия	RU	Росстандарт
Таджикистан	TJ	Таджикстандарт
Туркмения	TM	Главгосслужба "Туркменстандартлары"

4 Приказом Федерального агентства по техническому регулированию и метрологии от 5 мая 2015 г. N 313-ст межгосударственный стандарт ГОСТ 25575-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 декабря 2015 г.

5 ВЗАМЕН ГОСТ 25575-83

Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему на территории указанных выше государств публикуется в указателях национальных стандартов, издаваемых в этих государствах, а также в сети Интернет на сайтах соответствующих национальных органов по стандартизации.

В случае пересмотра, изменения или отмены настоящего стандарта соответствующая информация будет опубликована на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации в каталоге "Межгосударственные стандарты"

Введение

Настоящий стандарт разработан взамен ГОСТ 25575-83 "Калибры для соединений с трапецеидальной резьбой обсадных труб и муфт к ним. Типы, основные размеры и допуски" с целью:

- расширения области применения калибров для контроля резьбовых соединений ОТТГ и ОТТМ обсадных труб, изготавливаемых не только по ГОСТ 632, но и по другим стандартам на обсадные трубы с резьбовыми соединениями ОТТГ и ОТТМ;

- дополнения калибрами для обсадных труб наружным диаметром 101,60, 110,00 и 323,85 мм, широко применяемых в российской промышленности;

- дополнения новым типом контрольного калибра К-Р, предназначенным для проверки рабочих калибров;

- уточнения некоторых значений геометрических параметров калибров;

- исправления редакционных неточностей;

- приведения изложения стандарта в соответствие с современными требованиями.

1 Область применения

Настоящий стандарт распространяется на контрольные и рабочие конические резьбовые и гладкие калибры, предназначенные для контроля трапецеидальной резьбы и уплотнительных поверхностей резьбовых соединений обсадных труб и муфт к ним типов ОТТМ, ОТТГ и труб типа ТБО.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ 24672 Калибры для конической резьбы. Технические условия

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и классификаторов на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации (www.easc.by) или по указателям национальных стандартов, издаваемым в государствах, указанных в предисловии, или на официальных сайтах соответствующих национальных органов по стандартизации. Если на документ дана недатированная ссылка, то следует использовать документ, действующий на текущий момент, с учетом всех внесенных в него изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то следует использовать указанную версию этого документа. Если после принятия настоящего стандарта в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение применяется без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Обозначения

В настоящем стандарте применены следующие обозначения:

D - внутренний диаметр резьбы калибра-кольца типов Р и К-Р в измерительной плоскости;

D₁ - диаметр калибра-кольца типа Г в измерительной плоскости;

d - диаметр калибра-пробки типа Г в измерительной плоскости;

d₁ - диаметр калибра-пробки типа Г-У в измерительной плоскости;

d₃ - диаметр калибра-пробки типа К-Г-Г в измерительной плоскости;

d₄ - диаметр калибра-пробки типа К-Г-Г-У и калибра-кольца типа Г-У в измерительной плоскости;

d₅ - внутренний диаметр резьбы калибра-пробки типов Р и К-Р в основной плоскости;

d₆ - диаметр проточки калибров-пробок типов Р, К-Р и Г;

L - длина калибра-кольца типов Р и К-Р;

l - длина калибра-пробки типа Г;

l₂ - длина калибра-пробки типа К-Г-Г и калибра-кольца типа Г;

l₃ - расстояние от измерительной плоскости до малого торца калибра-пробки типов Р и К-Р;

l₄ - расстояние между измерительными плоскостями калибра-пробки типов Р и К-Р и калибра-кольца типов К-Р и Р (натяг).

4 Типы калибров

4.1 Калибры изготовляют следующих типов:

Р - резьбовые рабочие калибры-пробки и калибры-кольца;

К-Р - резьбовые контрольные калибры-пробки и калибры-кольца;

Г - гладкие рабочие калибры-пробки и калибры-кольца;

К-Г-Г - гладкие контрольные калибры-пробки;

Г-У - гладкие рабочие калибры-пробки и калибры-кольца;

К-Г-Г-У - гладкие контрольные калибры-пробки.

4.2 Условное обозначение калибра включает:

- наименование и тип калибра;

- тип резьбового соединения;

- наружный диаметр труб, округленный до целого значения;

- обозначение настоящего стандарта.

Примеры условных обозначений калибров

Резьбовой рабочий калибр-пробка типа Р для контроля резьбы муфт к трубам с резьбовыми соединениями типов ОТТГ и ОТТМ и раструбных концов труб с резьбовым соединением типа ТБО наружным диаметром 298,45 мм:

Пробка Р ОТТМ 299 ГОСТ 25575-2014.

Гладкий рабочий калибр-кольцо типа Г-У для контроля уплотнительной конической проточки труб с резьбовым соединением типа ОТТГ и ниппельных концов труб с резьбовым соединением типа ТБО наружным диаметром 139,70 мм:

Кольцо Г-У ОТТГ 140 ГОСТ 25575-2014.

Резьбовой рабочий калибр-пробка типа Р для контроля резьбы муфт к трубам с резьбовыми соединениями типов ОТТГ и ОТТМ, раструбных концов труб с резьбовым соединением типа ТБО и муфт к трубам с резьбовым соединением типа НКМ наружным диаметром 114,30 мм:

Пробка Р ОТТМ (НКМ) 114 ГОСТ 25575-2014.

Примечание - Условное обозначение калибров для обсадных труб наружным диаметром 114,30 мм и муфт к ним дополнительно должно включать буквы НКМ как указание на возможность применения калибров для контроля насосно-компрессорных труб с резьбовым соединением типа НКМ.

4.3 Назначение калибров установлено в приложении А.

4.4 Технические требования к калибрам должны соответствовать ГОСТ 24672.

5 Основные размеры

5.1 Основные размеры рабочих и контрольных калибров, профиль резьбы и их предельные отклонения должны соответствовать указанным на рисунках 1 - 9 и в таблице 1.

--------------------------------

<*> Размер для справок.

1 - основная плоскость; 2 - измерительная плоскость; 3 - ось резьбы калибра

Рисунок 1 - Калибр-пробка типов Р и К-Р

--------------------------------

<*> Размеры для справок.

<**> Вместо фаски может быть выполнено скругление радиусом не более 0,20^+0,04 мм.

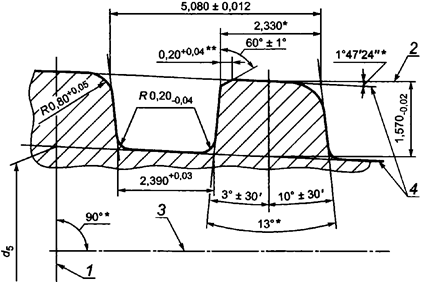

1 - основная плоскость; 2 - линия, параллельная оси резьбы; 3 - ось резьбы; 4 - образующие конуса резьбы

Рисунок 2 - Профиль резьбы калибра-пробки типов Р и К-Р

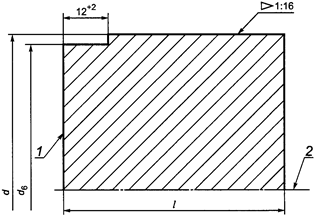

1 - измерительная плоскость; 2 - ось калибра

Рисунок 3 - Калибр-пробка типа Г

1 - измерительная плоскость; 2 - ось калибра

Рисунок 4 - Калибр-пробка типа Г-У

--------------------------------

<*> Размер для справок.

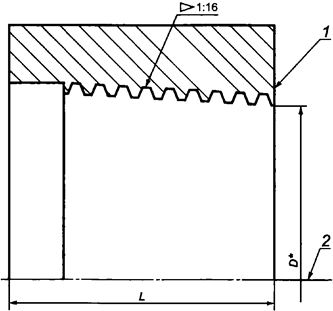

1 - измерительная плоскость; 2 - ось резьбы калибра

Рисунок 5 - Калибр-кольцо типов К-Р и Р

--------------------------------

<*> Размеры для справок.

<**> Вместо фаски может быть выполнено округление радиусом не более 0,20^+0,04 мм.

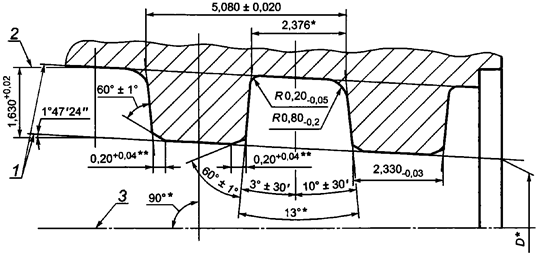

1 - образующие конуса резьбы; 2 - линия, параллельная оси резьбы; 3 - ось резьбы

Рисунок 6 - Профиль резьбы калибра-кольца типов Р и К-Р

--------------------------------

<*> Размер для справок.

1 - измерительные плоскости; 2 - ось калибров

Рисунок 7 - Калибр-кольцо типа Г и калибр-пробка типа К-Г-Г

1 - измерительные плоскости; 2 - ось калибров

Рисунок 8 - Калибр-кольцо типа Г-У и калибр-пробка типа К-Г-Г-У

1 - измерительные плоскости; 2 - ось калибров

Рисунок 9 - Калибр-кольцо типов К-Р и Р и калибр-пробка типов Р и К-Р

Таблица 1

Размеры в мм

Наружный диаметр труб	Диаметр в измерительной плоскости						Внутренний диаметр резьбы в основной плоскости калибра-пробки типов Р и К-Р d₅ <2>
	внутренний резьбы калибра-кольца типов Р и К-Р D	калибра-кольца типа Г D₁	калибра-пробки типа Г d	калибра-пробки типа Г-У d₁	калибра-пробки типа К-Г-Г d₃	калибра-пробки типа К-Г-Г-У, кольца типа Г-У d₄ <1>
	внутренний резьбы калибра-кольца типов Р и К-Р D	калибра-кольца типа Г D₁	± 0,010
101,60	96,087	99,287	99,525	-	101,600	-	98,400
110,00	104,487	107,687	107,925	-	110,000	-	106,800
114,30	108,475	111,675	112,225	106,800	114,300	106,375	111,100
127,00	121,050	124,250	124,925	119,375	127,000	118,950	123,800
139,70	133,500	136,700	137,625	131,875	139,700	131,400	136,500
146,05	139,850	143,050	143,975	138,175	146,050	137,750	142,850
168,28	161,825	165,025	166,200	160,150	168,275	159,725	165,075

Продолжение таблицы 1

Размеры в мм

Наружный диаметр труб	Диаметр проточки калибра-пробки типов Р, К-Р и Г d₆	Длина			Расстояние от измерительной плоскости до малого торца калибра-пробки типов Р и К-Р l₃	Расстояние между измерительными плоскостями калибра-пробки типов Р и К-Р и калибра-кольца типов Р и К-Р l₄
		калибра-кольца типов Р и К-Р L	калибра-пробки типа Г l	калибра-пробки типа К-Г-Г, калибра-кольца типа Г l₂
		h16
101,60	97	59	60	37	72	67
110,00	105	59	60	37	72	67
114,30	109	64	65	42	77	72
127,00	122	66	67	44	79	74
139,70	135	70	71	48	83	78
146,05	141	70	71	48	83	78
168,28	163	74	75	52	87	82

Продолжение таблицы 1

Размеры в мм

Наружный диаметр труб	Диаметр в измерительной плоскости						Внутренний диаметр резьбы в основной плоскости калибра-пробки типов Р и К-Р d₅ <2>
	внутренний резьбы калибра-кольца типов Р и К-Р D	калибра-кольца тип Г D₁	калибра-пробки типа Г d	калибра-пробки типа Г-У d₁	калибра-пробки типа К-Г-Г d₃	калибра-пробки типа К-Г-Г-У, кольца типа Г-У d₄ <1>
	внутренний резьбы калибра-кольца типов Р и К-Р D	калибра-кольца тип Г D₁	± 0,010
177,80	171,100	174,300	175,725	169,425	177,800	169,000	174,600
193,68	186,725	189,925	191,600	185,050	193,675	184,625	190,475
219,08	211,750	214,950	217,000	210,075	219,075	209,650	215,875
244,48	237,150	240,350	242,400	235,475	244,475	235,050	241,275
273,05	265,725	268,925	270,975	264,050	273,050	263,625	269,850
298,45	291,125	294,325	296,375	-	298,450	-	295,250
323,85	316,525	319,725	321,775	314,850	323,850	314,425	320,650
339,72	332,400	335,600	337,650	-	339,725	-	336,525

Продолжение таблицы 1

Размеры в мм

Наружный диаметр труб	Диаметр проточки калибра-пробки типов Р, К-Р и Г d₆	Длина			Расстояние от измерительной плоскости до малого торца калибра-пробки типов Р и К-Р l₃	Расстояние между измерительными плоскостями калибра-пробки типов Р и К-Р и калибра-кольца типов Р и К-Р l₄
		калибра-кольца типов Р и К-Р L	калибра-пробки типа Г l	калибра-пробки типа К-Г-Г, калибра-кольца типа Г l₂
		h16
177,80	173	78	79	56	91	86
193,68	189	82	83	60	95	90
219,08	214	88	89	66	101	96
244,48	239	88	89	66	101	96
273,05	268	88	89	66	101	96
298,45	293	88	89	66	101	96
323,85	319	88	89	66	101	96
339,72	335	88	89	66	101	96
<1> Предельные отклонения d₄ относятся только к калибрам-пробкам типа К-Г-Г-У. <2> Предельные отклонения d₅ относятся к контрольным и новым рабочим калибрам-пробкам. В процессе эксплуатации рабочих калибров отклонения d₅ не должны превышать мм.

5.2 Отклонения разности наружных и внутренних диаметров резьбы калибров не должны быть более, в мм:

а) калибра-пробки типа Р и К-Р на длине (l₃ - 20) + 0,020;

б) калибра-кольца типа Р и К-Р на длине ;

Отклонения разности диаметров калибров не должны быть более, в мм:

а) калибров-пробок типа К-Г-Г на длине l₂:

- для калибров длиной до 56 мм + 0,010;

- для калибров длиной свыше 56 мм + 0,015;

б) калибров-пробок типа Г на длине (l - 12) + 0,020;

в) калибров-колец типа Г на длине ;

г) калибров-пробок типов Г-У и К-Г-Г-У и калибров-колец типа Г-У на длине калибра ± 0,005.

При контроле разности диаметров указанных резьбовых и гладких калибров на другой длине предельные отклонения должны быть пропорционально изменены.

5.3 Предельные отклонения шага резьбы относятся к расстоянию между двумя любыми витками резьбы калибров - соседними или разделенными любым числом витков.

5.4 Шаг резьбы и ширину вершины и впадины резьбы измеряют параллельно оси резьбы калибра.

5.5 При припасовке калибров-колец типа Г к калибрам-пробкам типа К-Г-Г расстояние между измерительными плоскостями новых калибров должно быть равно (l₂ ± 0,10) мм. Несовпадение измерительных плоскостей при припасовке новых калибров-колец типа Г-У к калибрам-пробкам типа К-Г-Г-У не должно быть более ± 0,10 мм. Отклонения для калибров в процессе эксплуатации не должны быть более мм.

При припасовке калибра-кольца типа К-Р к калибру-пробке типа К-Р расстояние между измерительными плоскостями новых калибров должно быть равно номинальному значению l₄ с предельными отклонениями ± 0,10 мм.

При припасовке калибров-колец и калибров-пробок типа Р соответственно к калибрам-пробкам и калибрам-кольцам типа К-Р расстояние между измерительными плоскостями новых калибров должно быть равно номинальному значению l₄ с предельными отклонениями ± 0,10 мм, для калибров в процессе эксплуатации - с предельными отклонениями мм.

5.6 Отклонение параллельности измерительных плоскостей при припасовке рабочих калибров-колец к контрольным калибрам-пробкам не должно быть более 0,05 мм.

5.7 Отклонение перпендикулярности измерительных плоскостей к оси резьбы и к оси рабочих поверхностей соответственно резьбовых и гладких калибров-пробок не должно быть более 0,025 мм.

5.8 Отклонение прямолинейности боковых сторон профиля резьбы не должно быть более 0,003 мм.

5.9 Исключен с 01.03.2022. - Изменение N 1

5.10 Комплект калибров для обсадных труб каждого наружного диаметра и типа соединения должен состоять из контрольных и рабочих резьбовых и гладких калибров, указанных в 4.1.

По требованию заказчика могут быть изготовлены отдельно резьбовые и гладкие калибры-пробки и калибры-кольца.

Приложение А

(обязательное)

Назначение калибров

А.1 Калибры-пробки типов Р, Г и Г-У для контроля муфт к трубам с соединениями типов ОТТМ, ОТТГ и раструбных концов труб с соединением типа ТБО.

Таблица А.1

Тип калибра	Область применения
Р	Контроль профиля и внутреннего диаметра резьбы
Г	Контроль конусности (разности внутренних диаметров) и внутреннего диаметра резьбы
Г-У	Контроль конусности (разности диаметров) и диаметра уплотнительной конической расточки муфт к трубам с соединением типа ОТТГ и раструбных концов труб с соединением типа ТБО

А.2 Калибры-пробки типов К-Р, К-Г-Г и К-Г-Г-У и калибры-кольца типов К-Р, Р, Г и Г-У для труб с соединениями типов ОТТМ и ОТТГ и ниппельных концов труб с соединением типа ТБО.

Таблица А.2

Тип калибра	Область применения
К-Г-Г	Контроль диаметра калибра-кольца типа Г
К-Г-Г-У	Контроль диаметра калибра-кольца типа Г-У для труб с соединением типа ОТТГ и ниппельных концов труб с соединением типа ТБО
Р	Контроль профиля и внутреннего диаметра резьбы
К-Р	Припасовка рабочего резьбового калибра-пробки типа Р - контрольный резьбовой калибр-кольцо. Припасовка рабочего резьбового калибра-кольца типа Р - контрольный резьбовой калибр-пробка
Г	Контроль конусности (разности наружных диаметров) и наружного диаметра резьбы
Г-У	Контроль конусности (разности диаметров) и диаметра уплотнительной конической проточки труб с соединением типа ОТТГ и ниппельных концов труб с соединением типа ТБО

А.3 Резьбовой контрольный калибр-пробка является эталоном в схеме передачи натяга от контрольного калибра-пробки к контрольному и рабочему калибрам-кольцам.

Резьбовой контрольный калибр-кольцо является эталоном в схеме передачи натяга от контрольного калибра-кольца к рабочему калибру-пробке.

Рабочие калибры-пробки и калибры-кольца предназначены для контроля натяга изделий. В спорных случаях могут быть использованы контрольные калибры-пробки и калибры-кольца.

Парный натяг резьбового контрольного калибра-пробки и резьбового контрольного калибра-кольца служит для установления износа или изменений рабочих калибров.

Передача натяга от рабочего калибра к изделию проводится с применением поправки, учитывающей отклонение размеров калибра от номинальных значений.
