ГОСТ 25557-2016 (ISO 296:1991) КОНУСЫ ИНСТРУМЕНТАЛЬНЫЕ. ОСНОВНЫЕ РАЗМЕРЫ

Machine tools tapers. Basic dimensions

Дата введения - 1 января 2018 г.

Взамен ГОСТ 25557-2006 (ИСО 296:1991)

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"

Сведения о стандарте

1 Подготовлен Открытым акционерным обществом "ВНИИИНСТРУМЕНТ" (ОАО "ВНИИ ИНСТРУМЕНТ") на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 5

2 Внесен Межгосударственным техническим комитетом по стандартизации МТК 95 "Инструмент"

3 Принят Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 22 ноября 2016 г. N 93-П)

За принятие проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97	Код страны по МК (ИСО 3166) 004-97	Сокращенное наименование национального органа по стандартизации
Азербайджан	AZ	Азстандарт
Армения	AM	Минэкономики Республики Армения
Беларусь	BY	Госстандарт Республики Беларусь
Грузия	GE	Грузстандарт
Казахстан	KZ	Госстандарт Республики Казахстан
Киргизия	KG	Кыргызстандарт
Молдова	MD	Молдова-Стандарт
Россия	RU	Росстандарт
Таджикистан	TJ	Таджикстандарт
Туркменистан	TM	Главгосслужба "Туркменстандартлары"
Узбекистан	UZ	Узстандарт
Украина	UA	Минэкономразвития Украины

4 Приказом Федерального агентства по техническому регулированию и метрологии от 20 марта 2017 г. N 160-ст межгосударственный стандарт ГОСТ 25557-2016 (ISO 296:1991) введен в действие в качестве национального стандарта Российской Федерации с 1 января 2018 г.

5 Настоящий стандарт является модифицированным по отношению к международному стандарту ISO 296:1991 "Станки. Самозажимные конусы хвостовиков инструментов" ("Machine tools - Self-holding tapers for tool shanks", MOD).

При этом потребности национальных экономик стран, указанных выше, и особенности межгосударственной стандартизации учтены в дополнительных разделах, пунктах, которые выделены путем заключения в рамки из тонких линий, а информация с объяснением причин включения этих положений приведена в дополнительном приложении ДА.

Международный стандарт разработан Техническим комитетом по стандартизации ISO/TC 39 "Станки" Международной организации по стандартизации (ISO).

Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ 1.5 (подраздел 3.6).

Сопоставление структуры настоящего стандарта со структурой примененного в нем международного стандарта приведено в дополнительном приложении ДБ.

Сведения о соответствии ссылочных межгосударственных стандартов международным стандартам, использованным в качестве ссылочных в примененном международном стандарте, приведены в дополнительном приложении ДВ

6 Взамен ГОСТ 25557-2006 (ИСО 296:1991)

Настоящий стандарт распространяется на инструментальные метрические конусы и конусы Морзе и устанавливает размеры наружных и внутренних инструментальных конусов трех категорий:

- общего применения;

- малые;

- большие.

В настоящем стандарте использованы ссылки на следующие межгосударственные стандарты:

ГОСТ 2848-75 Конусы инструментов. Допуски. Методы и средства контроля

ГОСТ 14034-74 Отверстия центровые. Размеры

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

В зависимости от конструкции инструментальный хвостовик должен иметь обозначение.

BI - внутренний конус с пазом;

BE - наружный конус с лапкой;

AI - внутренний конус с отверстием по оси;

АЕ - наружный конус с резьбовым отверстием по оси;

BIK - внутренний конус с пазом и отверстием для подачи СОЖ;

ВЕK - наружный конус с лапкой и отверстием для подачи СОЖ;

AIK - внутренний конус с отверстием по оси и отверстием для подачи СОЖ;

АЕK - наружный конус с резьбовым отверстием по оси и отверстием для подачи СОЖ

4.1 Рекомендованные инструментальные конусы представлены в таблице 1.

Таблица 1

Категория конуса	Обозначение конуса
Конус общего применения	Конус Морзе N 1 - N 6
Малый конус	Метрические конусы N 4 и N 6 и конус Морзе N 0
Большой конус	Метрические конусы N 80 - N 200

4.2 Основные размеры конусов должны соответствовать указанным на рисунке 1 и в таблице 2.

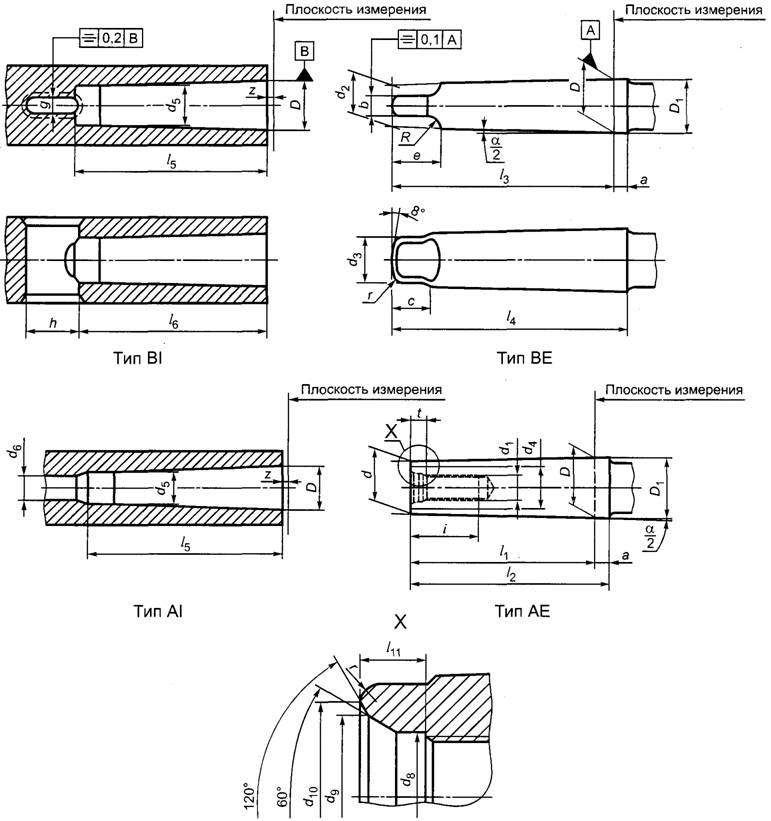

Рисунок 1, лист 1

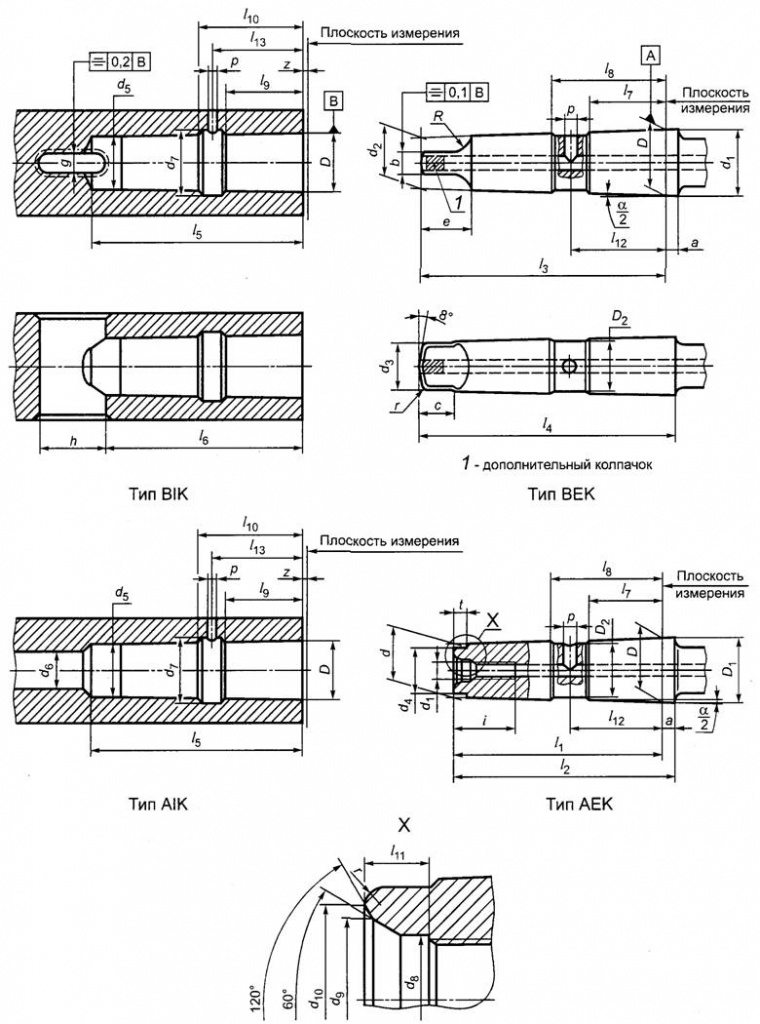

Рисунок 1, лист 2

Таблица 2

В миллиметрах
Наименование конуса		Метрический		Морзе							Метрический
Обозначение конуса		4	6	0	1	2	3	4	5	6	80	100	120	160	200
Конусность		1:20 = 0, 05		1:19, 212 = = 0, 05205	1:20, 047= = 0, 04988	1:20, 020= = 0, 04995	1:19, 992= = 0, 05020	1:19, 254= = 0, 05194	1:19, 002 = = 0, 05263	1:19, 180= = 0, 05214	1:20 = 0, 05
D		4, 0	6, 0	9, 045	12, 065	17, 780	23, 825	31, 267	44, 399	63, 348	80, 0	100, 0	120, 0	160, 0	200, 0
Наружный конус	а	2, 0	3, 0	3, 0	3, 5	5, 0	5, 0	6, 5	6, 5	8, 0	8, 0	10, 0	12, 0	16, 0	20, 0
	D1*	4, 1	6, 2	9, 2	12, 2	18, 0	24, 1	31, 6	44, 7	63, 8	80, 4	100, 5	120, 6	160, 8	201, 0
	D2	-	-	-	-	15, 0	21, 0	28, 0	40, 0	56, 0	-	-	-	-	-
	d*	2, 9	4, 4	6, 4	9, 4	14, 6	19, 8	25, 9	37, 6	53, 9	70, 2	88, 4	106, 6	143, 0	179, 4
	d1	-	-	-	М6	M10	M12	M16	M20	M24	М30	М36	М36	М48	М48
	d2*	-	-	6, 1	9, 0	14, 0	19, 1	25, 2	36, 5	52, 4	69, 0	87, 0	105, 0	141, 0	177, 0
	d3 не более	-	-	6, 0	8, 7	13, 5	18, 5	24, 5	35, 7	51, 0	67, 0	85, 0	102, 0	138, 0	174, 0
	d4 не более	2, 5	4, 0	6, 0	9, 0	14, 0	19, 0	25, 0	35, 7	51, 0	67, 0	85, 0	102, 0	138, 0	174, 0
	d8	-	-	-	6, 4	10, 5	13, 0	17, 0	21, 0	26, 0	-	-	-	-	-
	d9	-	-	-	8, 0	12, 5	15, 0	20, 0	26, 0	31, 0	-	-	-	-	-
	d10 не более	-	-	-	8, 5	13, 2	17, 0	22, 0	30, 0	11, 5	-	-	-	-	-
	l1 не более	23, 0	32, 0	50, 0	53, 5	64, 0	81, 0	102, 5	129, 5	182, 0	196, 0	232, 0	268, 0	340, 0	412, 0
	l2не более	25, 0	35, 0	53, 0	57, 0	69, 0	86, 0	109, 0	136, 0	190, 0	204, 0	242, 0	280, 0	356, 0	432, 0
	l3-0, 1	-	-	56, 5	62, 0	75, 0	94, 0	117, 5	149, 5	210, 0	220, 0	260, 0	300, 0	380, 0	460, 0
	l4 не более	-	-	59, 5	65, 5	80, 0	99, 0	124, 0	156, 0	218, 0	228, 0	270, 0	312, 0	396, 0	480, 0
	l7-0, 1	-	-	-	-	20, 0	29, 0	39, 0	51, 0	81, 0	-	-	-	-	-
	l8-0, 1	-	-	-	-	34, 0	43, 0	55, 0	69, 0	99, 0	-	-	-	-	-
	l11	-	-	-	4, 0	5, 0	5, 5	8, 2	10, 0	11, 5	-	-	-	-	-
	l12	-	-	-	-	27, 0	36, 0	47, 0	60, 0	90, 0	-	-	-	-	-
	p	-	-	-	3, 3	4, 2	5, 0	6, 8	8, 5	10, 2	-	-	-	-	-
	b h13	-	-	3, 9	5, 2	6, 3	7, 9	11, 9	15, 9	19, 0	26, 0	32, 0	38, 0	50, 0	62, 0
Наружный конус	с**	-	-	6, 5	8, 5	10, 0	13, 0	16, 0	19, 0	27, 0	24, 0	28, 0	32, 0	40, 0	48, 0
	е не более	-	-	10, 5	13, 5	16, 0	20, 0	24, 0	29, 0	40, 0	48, 0	58, 0	68, 0	88, 0	108, 0
	i не менее	-	-	-	16, 0	24, 0	24, 0	32, 0	40, 0	47, 0	59, 0	70, 0	70, 0	92, 0	92, 0
	R не более	-	-	4, 0	5, 0	6, 0	7, 0	8, 0	12, 0	18, 0	24, 0	30, 0	36, 0	48, 0	60, 0
	r	-	-	1, 0	1, 2	1, 6	2, 0	2, 5	3, 0	4, 0	5, 0	5, 0	6, 0	8, 0	10, 0
	t не более	2, 0	3, 0	4, 0	5, 0	5, 0	7, 0	9, 0	10, 0	16, 0	24, 0	30, 0	36, 0	48, 0	60, 0
Внутренний конус	d5 Н11	3, 0	4, 6	6, 7	9, 7	14, 9	20, 2	26, 5	38, 2	54, 8	71, 5	90, 0	108, 5	145, 5	182, 5
	d6 не менее	-	-	-	7, 0	11, 5	14, 0	18, 0	23, 0	27, 0	33, 0	39, 0	39, 0	52, 0	52, 0
	d7	-	-	-	-	19, 5	24, 5	32, 0	44, 0	63, 0	-	-	-	-	-
	l5 не менее	25, 0	34, 0	52, 0	56, 0	67, 0	84, 0	107, 0	135, 0	188, 0	202, 0	240, 0	276, 0	350, 0	424, 0
	l6	21, 0	29, 0	49, 0	52, 0	62, 0	78, 0	98, 0	125, 0	177, 0	186, 0	220, 0	254, 0	321, 0	388, 0
	l9	-	-	-	-	22, 0	31, 0	41, 0	53, 0	83, 0	-	-	-	-	-
	l10	-	-	-	-	32, 0	41, 0	53, 0	67, 0	97, 0	-	-	-	-	-
	l13	-	-	-	-	27, 0	36, 0	47, 0	60, 0	90, 0	-	-	-	-	-
	g A13	2, 2	3, 2	3, 9	5, 2	6, 3	7, 9	11, 9	15, 9	19, 0	26, 0	32, 0	38, 0	50, 0	62, 0
	h	8, 0	12, 0	15, 0	19, 0	22, 0	27, 0	32, 0	38, 0	47, 0	52, 0	60, 0	70, 0	90, 0	110, 0
	Р	-	-	-	-	4, 2	5, 0	6, 8	8, 5	10, 2	-	-	-	-	-
	z***	0, 5	0, 5	1, 0	1, 0	1, 0	1, 0	1, 0	1, 0	1, 0	1, 5	1, 5	1, 5	2, 0	2, 0
* Размеры D1, d, d2 являются теоретическими и зависят от диаметра D и номинальных размеров a, l1, l3. ** Допускается увеличивать длину c до размера e. *** z - максимально допустимое отклонение при проверке конуса калибром.
