Утв. Постановлением Государственного комитета стандартов Совета Министров СССР от 4 февраля 1976 г. N 319
Государственный стандарт Союза ССР ГОСТ 21544-76*
"ЗЕНКЕРЫ ЦЕЛЬНЫЕ ТВЕРДОСПЛАВНЫЕ С КОНИЧЕСКИМ ХВОСТОВИКОМ ДЛЯ ОБРАБОТКИ ДЕТАЛЕЙ ИЗ НЕРЖАВЕЮЩИХ И ЖАРОПРОЧНЫХ СТАЛЕЙ И СПЛАВОВ. КОНСТРУКЦИЯ И РАЗМЕРЫ"
Solid carbide tipped counterbores with conical shank for machining stainless and high-temperature steels and alloys. Design and dimensions
Группа Г23
ОКП 39 1622
Срок введения с 1 января 1977 г.
Проверен в 1983 г.
1. Настоящий стандарт распространяется на цельные твердосплавные зенкеры с коническим хвостовиком, предназначенные для предварительной (зенкер N 1) и окончательной (зенкер N 2) обработки сквозных отверстий с полем допуска по Н11 в деталях из нержавеющих и жаропрочных сталей и сплавов.
Стандарт полностью соответствует СТ СЭВ 841-78.
(Измененная редакция, Изм. N 1).

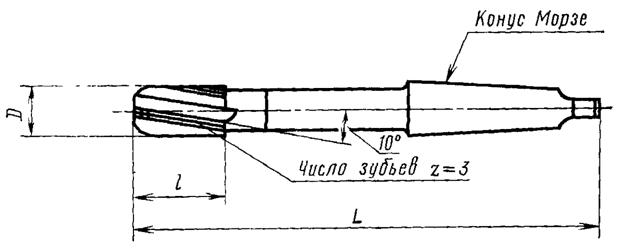

2. Конструкция и размеры зенкеров должны соответствовать указанным на чертеже и в таблице.
мм
|
Обозначение зенкеров
|
Применяемость
|
D для рядов
|
L
|
l
|
|
1
|
2
|
3
|
|
2320-2501
|
|
-
|
-
|
7,80
|
156
|
18
|
|
2320-2502
|
|
8
|
-
|
-
|
20
|
|
2320-2503
|
|
-
|
-
|
8,80
|
162
|
|
2320-2504
|
|
9
|
-
|
-
|
|
2320-2505
|
|
-
|
-
|
9,80
|
168
|
|
2320-2506
|
|
10
|
-
|
-
|
|
2320-2507
|
|
-
|
-
|
10,75
|
175
|
22
|
|
2320-2508
|
|
11
|
-
|
-
|
|
2320-2509
|
|
-
|
-
|
11,75
|
|
2320-2511
|
|
12
|
-
|
-
|
182
|
Примечание. Зенкеры диаметрами по 1-му ряду являются предпочтительными для применения.
Пример условного обозначения зенкера N 1 диаметром D = 10 мм:
Зенкер 2320-2506 1 ГОСТ 21544-76
3. Конус Морзе - по ГОСТ 25557-82.
4. Центровые отверстия - формы В по ГОСТ 14034-74. Допускается для центровых отверстий форма R.
3, 4. (Измененная редакция, Изм. N 1).
5. Технические требования - по ГОСТ 21545-76.
6. Элементы конструкции и геометрические параметры зенкеров указаны в рекомендуемом приложении.
Приложение
Рекомендуемое

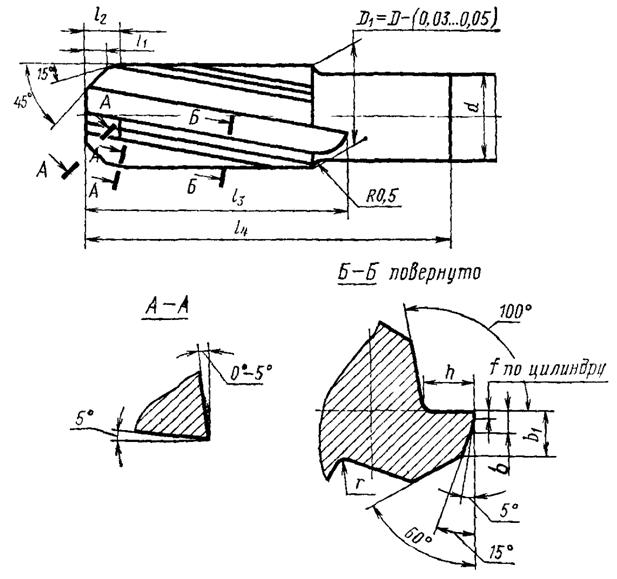

Элементы конструкции и геометрические параметры режущей части зенкеров
мм
|
Диаметр D
|
l
|
l1
|
l2
|
l3
|
l4
|
d (поле допуска ± 9)
|
h (поле допуска  )
|
r
|
f
|
b
|
b (поле допуска  )
|
|
7,80
|
18
|
1,50
|
2,00
|
25
|
34
|
6,0
|
1,95
|
0,8
|
0,30
|
1,20
|
1,80
|
|
8,00
|
20
|
27
|
36
|
6,5
|
2,08
|
0,40
|
1,35
|
2,00
|
|
8,80
|
2,21
|
1,40
|
2,10
|
|
9,00
|
2,00
|
2,50
|
7,0
|
2,34
|
1,50
|
2,25
|
|
9,80
|
2,47
|
1,55
|
2,35
|
|
10,00
|
8,0
|
2,60
|
1,60
|
2,40
|
|
10,75
|
22
|
2,15
|
2,65
|
29
|
38
|
2,73
|
0,45
|
1,70
|
2,50
|
|
11,00
|
9,0
|
2,86
|
1,75
|
2,58
|
|
11,75
|
2,99
|
1,85
|
2,72
|
|
12,00
|
10,0
|
3,12
|
1,90
|
2,80
|
(Измененная редакция, Изм. N 1).
