Введен в действие постановлением Госстандарта СССР от 20 декабря 1978 г. N 3379

Государственный стандарт Союза ССР ГОСТ 21863-78

"СОЕДИНЕНИЯ ТРУБОПРОВОДОВ РЕЗЬБОВЫЕ. ТРОЙНИКИ ПЕРЕХОДНЫЕ. КОНСТРУКЦИЯ"

С изменениями:

(21 ноября 1988 г., 13 мая 1998 г.)

Threaded pipeline connections. Reduce tees. Construction

Срок действия установлен с 1 января 1980 г.

до 1 января 1990 г.

Срок ограничения действия снят в 1995 г.

Взамен ГОСТ 15789-70;

ГОСТ 21863-76

1. Настоящий стандарт распространяется на переходные тройники для резьбовых соединений трубопроводов с углом конуса 24°.

Обязательные требования к качеству продукции, обеспечивающие ее взаимозаменяемость, безопасность для жизни, здоровья и охрану окружающей среды, изложены в пп. 2 и 4.

Стандарт может быть использован для сертификации с объемами и методами сертификационных испытаний по ГОСТ 15763-91.

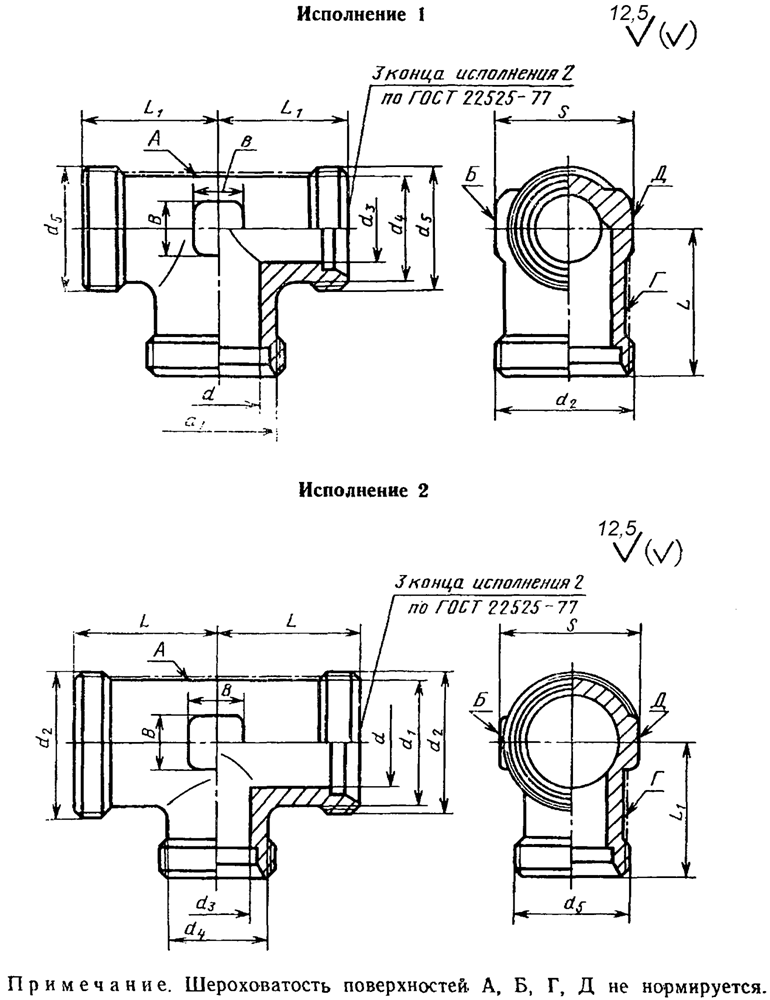

2. Конструкция и основные размеры переходных тройников должны соответствовать указанным на чертеже и в таблице.

┌────┬────────┬────────┬──────┬─────┬────────┬─────┬─────┬────────┬────┬────┬───┬────┬─────────┐

│Гру-│ Номи- │Наружный│ d │ d_1 │ d_2 │ d_3 │ d_4 │ d_5 │ L │L_1 │ В │ S │ Масса │

│ппа │нальный │диаметр │ │ │ │ │ │ ├────┴────┤ │ │1000 шт.,│

│ │ размер │трубы │ │ │ │ │ │ │ Пред. │ │ │ кг, для │

│ │(услов- │D х D' │ │ │ │ │ │ │ откл. │ │ │ исполне-│

│ │ный про-│ н н │ │ │ │ │ │ │ +-0,3 │ │ │ ний │

│ │ ход) │ │ │ │ │ │ │ │ │ │ │ │

│ │D х D' │ │ │ │ │ │ │ │ │ │ │ │

│ │ N N │ │ │ │ │ │ │ │ │ │ ├────┬────┤

│ │(D x D')│ │ │ │ │ │ │ │ │ │ │ 1 │ 2 │

│ │ y y │ │ │ │ │ │ │ │ │ │ │ │ │

├────┼────────┼────────┼──────┼─────┼────────┼─────┼─────┼────────┼────┬────┼───┼────┼────┼────┤

│ 1 │ 3х2,5 │ 5х4 │ 3,5│ 8│ М10х1 │ 2,5│ 6,5│ M8х1 │ 15│ 15│ 6│ 9│ 14│ 15│

│ ├────────┼────────┼──────┤ │ ├─────┼─────┼────────┤ │ │ │ ├────┼────┤

│ │ 4х3 │ 6х5 │ 4,5│ │ │ 3,5│ 8,0│ M10х1 │ │ │ │ │ 14│ 15│

│ ├────────┼────────┼──────┼─────┼────────┼─────┤ │ ├────┤ ├───┼────┼────┼────┤

│ │ 6х4 │ 8х6 │ 6,0│ 10│M12х1,5 │ 4,5│ │ │ 17│ │ 8│ 12│ 20│ 21│

├────┼────────┼────────┼──────┼─────┼────────┼─────┼─────┼────────┼────┼────┼───┼────┼────┼────┤

│ 2 │ 6х4 │ 8х6 │ 6,0│ 11│M14х1,5 │ 4,0│ 10,0│M12х1,5 │ 21│ 19│ 8│ 12│ 26│ 32│

│ ├────────┼────────┼──────┼─────┼────────┼─────┼─────┼────────┼────┼────┼───┼────┼────┼────┤

│ │ 8х6 │ 10х8 │ 8,0│ 13│M16х1,5 │ 6,0│ 11,0│M14х1,5 │ 22│ 21│ 10│ 14│ 38│ 43│

│ ├────────┼────────┼──────┼─────┼────────┼─────┼─────┼────────┼────┼────┤ ├────┼────┼────┤

│ │ 10х8 │ 12х10 │ 10,0│ 15│М18Х1,5 │ 8,0│ 13,0│M16х1,5 │ 24│ 22│ │ 17│ 55│ 58│

│ ├────────┼────────┼──────┼─────┼────────┤ │ │ ├────┤ │ ├────┼────┼────┤

│ │ 12х8 │ 15х10 │ 12,0│ 19,0│M22х1,5 │ │ │ │ 28│ │ │ 19│ 75│ 85│

│ │ ├────────┼──────┼─────┼────────┤ │ │ │ │ │ ├────┼────┼────┤

│ │ │ (16х10)│ 12,0│ 20│M24х1,5 │ │ │ │ │ │ │ 24│ 88│ 126│

│ ├────────┼────────┤ │ │ ├─────┼─────┼────────┤ ├────┤ │ ├────┼────┤

│ │ 12х10 │ 15х12 │ 12,0│ 19,0│M22х1,5 │ 10,0│ 15,0│М18х1,5 │ │ 24│ │ 19│ 85│ 96│

│ │ ├────────┼──────┼─────┼────────┤ │ │ │ │ │ ├────┼────┼────┤

│ │ │ (16х12)│ 12,0│ 20│M24х1,5 │ │ │ │ │ │ │ 24│ 96│ 128│

│ ├────────┼────────┼──────┼─────┼────────┼─────┼─────┼────────┼────┼────┤ │ ├────┼────┤

│ │ 15х12 │ 18х15 │ 15,0│ 22│М26х1,5 │ 12,0│ 19,0│М22х1,5 │ 31│ 28│ │ │ 118│ 142│

│ │ ├────────┤ │ │(M27х2) ├─────┼─────┼────────┤ │ │ │ ├────┼────┤

│ │ │ (18х16)│ │ │ │ 12,0│ 20,0│M24х1,5 │ │ │ │ │ 138│ 155│

│ │ 20х15 │ 22х18 │ 19,0│ 26│ M30х2 │ 15,0│ 22,0│М26х1,5 │ 35│ 31│ │ 27│ 174│ 185│

│ │ │ │ │ │ │ │ │(M27х2) │ │ │ │ │ │ │

│ │ 25х20 │ 28х22 │ 24,0│ 33│ M36х2 │ 19,0│ 26,0│ M30х2 │ 38│ 35│ 15│ 36│ 262│ 325│

│ │ 32х25 │ (34х28)│ 30,0│ 40│ M45х2 │ 24,0│ 33,0│ M36х2 │ 45│ 38│ │ 41│ 384│ 416│

│ │ ├────────┤ │ │ │ │ │ │ │ │ │ ├────┼────┤

│ │ │ 35х28 │ │ │ │ │ │ │ │ │ │ │ 432│ 470│

│ │ 40х32 │ (42х34)│ 36,0│ 46│ M52х2 │ 30,0│ 40,0│ M45х2 │ 51│ 45│ 18│ 50│ 663│ 716│

│ │ ├────────┤ │ │ │ │ │ │ │ │ │ ├────┼────┤

│ │ │ 42х35 │ │ │ │ │ │ │ │ │ │ │ 659│ 711│

│ 3 │ 5х3 │ 10х6 │ 7,0│ 15│M18х1,5 │ 4,0│ 11,0│M14х1,5 │ 25│ 23│ 10│ 17│ 58│ 72│

│ │ 6х4 │ 12х8 │ 8,0│ 17│M20х1,5 │ 5,0│ 13,0│M16хl,5 │ 29│ 24│ │ │ 78│ 92│

│ │ 8х6 │ (14х12)│ 10,0│ 19│M22х1,5 │ 8,0│ 17,0│M20х1,5 │ 30│ 29│ │ 19│ 113│ 118│

│ │ 10х8 │ (16х14)│ 12,0│ 21│M24х1,5 │ 10,0│ 19,0│M22х1,5 │ 33│ 30│ │ 24│ 137│ 151│

│ │ 12х8 │ (20х14)│ 16,0│ 26│ M30х2 │ │ │ │ 37│ │ │ 27│ 168│ 206│

│ ├────────┼────────┤ │ │ ├─────┼─────┼────────┤ ├────┤ │ ├────┼────┤

│ │ 12Х10 │ 20х16 │ │ │ │ 12,0│ 21,0│M24х1,5 │ │ 33│ │ │ 187│ 210│

│ │ 15х12 │ 25х20 │ 20,0│ 33│ M36х2 │ 16,0│ 26,0│ M30х2 │ 42│ 37│ 15│ 36│ 300│ 370│

│ │ 20х15 │ 30х25 │ 25,0│ 39│ M42х2 │ 20,0│ 33,0│ M36х2 │ 49│ 42│ │ 41│ 493│ 584│

│ │ 25х20 │ 38х30 │ 32,0│ 46│ M52х2 │ 25,0│ 39,0│ M42х2 │ 57│ 49│ 18│ 50│ 760│ 906│

└────┴────────┴────────┴──────┴─────┴────────┴─────┴─────┴────────┴────┴────┴───┴────┴────┴────┘

Примечание. Значения, приведенные в скобках, непредпочтительны

2. Размеры d₁, d₄, В и масса указаны для справок.

Пример условного обозначения тройника группы 1 исполнения 1 для соединения с D_н = 8 мм на D^'_н = 6 мм:

Тройник 1-1-8x6 ГОСТ 21863-78

То же, исполнения 2:

Тройник 1-2-8x6 ГОСТ 21863-78

То же, группы 2 исполнения 1:

Тройник 2-1-8x6 ГОСТ 21863-78

То же, исполнения 2:

Тройник 2-2-8x6 ГОСТ 21863-78

То же, группы 3 исполнения 1 для соединения с D_н = 10 мм на D^'_н = 6 мм:

Тройник 3-1-10x6 ГОСТ 21863-78

То же, исполнения 2:

Тройник 3-2-10x6 ГОСТ 21863-78

3. Рекомендуемые значения номинальных (условных) давлений для каждой группы переходных тройников в зависимости от вида соединений - по ГОСТ 15763-91, приложение 3; примеры сборки - по ГОСТ 22525-77, приложение 2.

4. Технические требования, приемка, методы испытаний, упаковка, транспортирование, хранение и рекомендации по монтажу различных видов соединений - по ГОСТ 15763-91.
