Утв. Постановлением Госстандарта СССР от 26 ноября 1984 г. N 3986
Государственный стандарт Союза ССР ГОСТ 26337-84
"СОЕДИНЕНИЯ ТРУБОПРОВОДОВ РЕЗЬБОВЫЕ. ШТУЦЕРА ПРОХОДНЫЕ ПОД ПАЙКУ. КОНСТРУКЦИЯ"
С изменениями:
(21 ноября 1988 г., 13 мая 1998 г.)
Threaded piping joints. Straight soldering unions. Construction
Срок действия установлен с 1 января 1986 г. до 1 января 1991 г.
Срок ограничения действия снят в 1995 г.
1. Настоящий стандарт распространяется на проходные штуцера под пайку для резьбовых соединений трубопроводов с углом конуса 24°.
Обязательные требования к качеству продукции, обеспечивающие ее взаимозаменяемость, безопасность для жизни, здоровья и охрану окружающей среды, изложены в пп. 2, 4 и 5.
Стандарт может быть использован для сертификации с объемами и методами сертификационных испытаний по ГОСТ 15763-91.

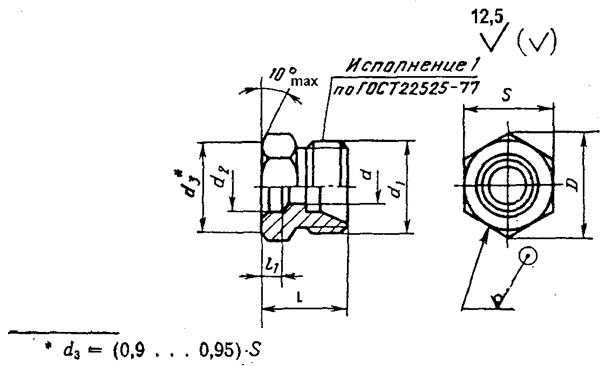

2. Конструкция и основные размеры штуцеров должны соответствовать указанным на чертеже и в таблице.
Размеры в мм
|
Группа
|
Номинальный размер (условный проход) DN (Dу)
|
Наружный диаметр трубы Dн
|
d
|
d1
|
d2 (пред. откл.
A11)
|
D
|
l1
|
L
|
Размер под ключ S
|
Масса 1000 шт. кг
|
|
Пред. откл.
±0, 3
|
|
1
|
3
|
5
|
3, 5
|
М10x1
|
5, 1
|
13, 8
|
4
|
13
|
12
|
6, 2
|
|
2
|
4
|
6
|
4, 0
|
M12х1, 5
|
6, 1
|
13, 8
|
4
|
14
|
12
|
9, 8
|
|
6
|
8
|
6, 0
|
М14х1, 5
|
8, 1
|
16, 2
|
4
|
15
|
14
|
13, 6
|
|
8
|
10
|
8, 0
|
M16х1, 5
|
10, 1
|
19, 6
|
5
|
16
|
17
|
16, 5
|
|
10
|
12
|
10, 0
|
M18x1, 5
|
12, 1
|
21, 9
|
5
|
16
|
19
|
17, 0
|
|
12
|
(16)
|
12, 0
|
M24х1, 5
|
16, 1
|
27, 7
|
5
|
17
|
24
|
32, 0
|
|
12
|
15
|
12, 0
|
М22x1, 5
|
15, 1
|
27, 7
|
5
|
17
|
24
|
26, 8
|
|
15
|
18
|
15, 0
|
M26х1, 5
(М27х2)
|
18, 1
|
31, 2
|
6
|
18
|
27
|
41, 5
|
|
20
|
22
|
19, 0
|
М30х2
|
22, 1
|
36, 9
|
7
|
20
|
32
|
54, 4
|
|
25
|
28
|
21, 0
|
M36х2
|
28, 1
|
47, 3
|
7
|
21
|
41
|
88, 6
|
|
32
|
(34)
|
30, 0
|
M45х2
|
34, 2
|
53, 1
|
8
|
24
|
46
|
132, 6
|
|
32
|
35
|
30, 0
|
М45x2
|
35, 2
|
53, 1
|
8
|
24
|
46
|
123, 6
|
|
40
|
42
|
36, 0
|
M52х2
|
42, 2
|
63, 5
|
9
|
26
|
55
|
184, 4
|
Примечание. Значения, приведенные в скобках, непредпочтительны
Примечание 2. Масса указана для справок
Пример условного обозначения штуцера группы 2 для соединения с Dн=8 мм:
Штуцер 2-8 ГОСТ 26337-84
3. Рекомендуемые значения номинальных (условных) давлений для каждой группы штуцеров под пайку в зависимости от вида соединений - по ГОСТ 15763-91, приложение 3; примеры сборки - по ГОСТ 22525-77, приложение 2.
4. Конструктивный элемент паяного шва - по ГОСТ 19249-73.
5. Технические требования, приемка, методы испытаний, упаковка, транспортирование, хранение и рекомендации по монтажу различных видов соединений - по ГОСТ 15763-91.
