Утв. и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 14 сентября 2021 г. N 962-ст
Национальный стандарт РФ ГОСТ Р МЭК 60917-2-4-2021
"КОНСТРУКЦИИ НЕСУЩИЕ БАЗОВЫЕ РАДИОЭЛЕКТРОННЫХ СРЕДСТВ. Часть 2-4. ГРУППОВЫЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ. КООРДИНАЦИОННЫЕ РАЗМЕРЫ ИНТЕРФЕЙСА ДЛЯ БАЗОВЫХ НЕСУЩИХ КОНСТРУКЦИЙ С ШАГОМ 25 ММ. АДАПТАЦИОННЫЕ РАЗМЕРЫ ДЛЯ БЛОЧНЫХ КАРКАСОВ ИЛИ ШАССИ, ПРИМЕНИМЫЕ ДЛЯ ШКАФОВ ИЛИ СТОЕК СОГЛАСНО МЭК 60297-3-100 (19 ДЮЙМОВ)"
Basic supporting structures of radioelectronic means. Part 2-4. Sectional specifications. Interface coordination dimensions for the 25 mm equipment practice. Adaptation dimensions for subracks or chassis applicable in cabinets or racks in accordance with IEC 60297-3-100 (19 in)
(IEC 60917-2-4:2010, Modular order for the development of mechanical structures for electronic equipment practices - Part 2-4: Sectional specification – Interface coordination dimensions for the 25 mm equipment practice - Adaptation dimensions for subracks or chassis applicable in cabinets or racks in accordance with IEC 60297-3-100 (19 in), IDT)
ОКС 31.240
Дата введения - 1 декабря 2021 года
Введен впервые
Предисловие
1 ПОДГОТОВЛЕН Обществом с ограниченной ответственностью "Авангард-ТехСт" (ООО "Авангард-ТехСт"), Открытым акционерным обществом "Авангард" (ОАО "Авангард") и Федеральным государственным унитарным предприятием "Российский институт стандартизации" (ФГБУ "РСТ") на основе официального перевода на русский язык англоязычной версии указанного в пункте 4 стандарта, который выполнен российской комиссией экспертов МЭК/ТК 48D
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 420 "Базовые несущие конструкции, печатные платы, сборка и монтаж электронных модулей"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 14 сентября 2021 г. N 962-ст
4 Настоящий стандарт идентичен международному стандарту МЭК 60917-2-4:2010 "Модульный принцип построения механических несущих конструкций для электронного оборудования. Часть 2-4. Секционный стандарт. Координационные размеры интерфейса для базовых несущих конструкций с шагом 25 мм. Адаптационные размеры для блочных каркасов или шасси, применимые для шкафов или стоек по МЭК 60297-3-100 (19 дюймов)" [IEC 60917-2-4:2010 "Modular order for the development of mechanical structures for electronic equipment practices - Part 2-4: Sectional specification - Interface coordination dimensions for the 25 mm equipment practice - Adaptation dimensions for subracks or chassis applicable in cabinets or racks in accordance with IEC 60297-3-100 (19 in)", IDT].
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2012 (пункт 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
6 В настоящем стандарте часть его содержания может быть объектом патентных прав
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Серия стандартов МЭК 60917 предусматривает наличие определений для механических конструкций и размеров шкафов, стоек, блочных каркасов, шасси и вставных блоков, выполненных в метрической системе координат, и модульное построение электронного оборудования.
Разработанная позже серия стандартов МЭК 60917 по сравнению с МЭК 60297 обеспечивает необходимые рекомендации по использованию электронного оборудования, построенного на метрической системе координат.
Серия стандартов МЭК 60297 также определяет структуру и размеры интерфейса для 19-дюймовых шкафов, стоек и совместимых с ними блочных каркасов и шасси. В связи с тем, что серия стандартов МЭК 60297 получила большое распространение в России еще до широкого применения метрической системы, стала необходимой и соответствующая комбинация 19-дюймовых базовых шкафов, стоек, блочных каркасов и шасси, которая широко применяется во всех областях промышленной электроники в мире.
Востребованность совместного применения обеих механических конструкций, серий стандартов МЭК 60917 (метрический) и МЭК 60297 (стандарт для 19 дюймов) привела к необходимости монтажа блочных каркасов или шасси, выполненных в метрической системе координат, в стандартных 19-дюймовых шкафах или стойках и наоборот, 19-дюймовых блочных каркасов или шасси - в шкафах или стойках, выполненных в метрической системе координат.
Для реализации вышеуказанного утверждения возникла необходимость разработки требований для возможной адаптации размеров переходных устройств по дюймовым или метрическим системам.
Установление адаптационных размеров приводит к экономически обоснованным решениям для установки электронного оборудования внутри существующих шкафов или стоек. В дальнейшем данные определения дают указания создателям электронного оборудования, как гибко разработать системы, чтобы они подходили для монтажа в соответствии с обеими сериями стандартов.
Чтобы отвечать таким потребностям рынка, данный стандарт определяет адаптационные размеры блочных каркасов или шасси, основанных на метрической системе координат, для использования в 19-дюймовых шкафах и стойках. (Применяемые размеры, когда 19-дюймовые блочные шкафы или шасси монтируются в шкафах или стойках, выполненных в метрической системе координат, определяются в отдельном стандарте, а именно в МЭК 60297-3-106).
1 Область применения
Настоящий стандарт устанавливает размеры для монтажных переходных устройств блочных каркасов или шасси, выполненных в метрической системе координат, предназначенных для монтажа в 19-дюймовом шкафу или стойке.
Дополнительные размеры блочных каркасов или шасси соответствуют стандартам серии МЭК 60297, а размеры метрических шкафов или стоек стандартам серии МЭК 60917.
Требования и испытания электромагнитной совместимости (ЭМС), а также сейсмические, климатические и экологические требования и испытания установлены в стандартах серии МЭК 61587.
Используемые в этом стандарте чертежи не предназначены для определения конструкции изделия, но только для указания конкретных размеров, которые следует использовать.
Используемая терминология соответствует МЭК 60917-1.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты [для датированных ссылок применяют только указанное издание ссылочного стандарта, для недатированных - последнее издание (включая все изменения)]:
IEC 60297 (all parts), Mechanical structures for electronic equipment - Dimensions of mechanical structures of the 482,6 mm (19 in) series (Механические конструкции для электронного оборудования. Размеры механических конструкций серии 482,6 мм (19 дюймов)
IEC 60297-3-100, Mechanical structures for electronic equipment. Dimensions of mechanical structures of the 482,6 mm (19 in) series. Part 3-101: Subracks and associated plug-in units (Механические конструкции для электронного оборудования. Размеры механических конструкций серии 482,6 мм (19 дюймов). Часть 3-101. Блочные каркасы и связанные с ними вставные блоки)
IEC 60917 (all parts), Modular order for the development of mechanical structures for electronic equipment practice (Модульный принцип разработки базовых несущих механических конструкций электронного оборудования)
IEC 60917-2-1, Modular order for the development of mechanical structures for electronic equipment practices - Part 2: Sectional specification - Interface coordination dimensions for the 25 mm equipment practice - Section 1: Detail specification - Dimensions for cabinets and racks (Модульный принцип построения механических конструкций для электронного оборудования. Часть 2. Секционный стандарт. Координационные размеры интерфейса для несущих конструкций с шагом 25 мм. Раздел 1. Детальный стандарт. Размеры шкафов и стоек)
IEC 60297-3-106, Construction basic carried radio electronic means modular. Dimensions of mechanical constructions series 482.6 mm (19 inches). Part 3-106. Adaptation dimensions for subracks and chassis applicable to metric cabinets or racks in accordance with IEC 60917-2-1 (Конструкции базовые несущие радиоэлектронных средств. Размеры механических конструкций серии 482,6 мм (19 дюймов). Часть 3-106. Размеры адаптации блочных каркасов и шасси, используемых для метрических шкафов и стоек в соответствии с МЭК 60917-2-1)
3 Схема общего расположения и определения
Настоящий стандарт устанавливает размеры для переходных устройств соответствующих блочных каркасов или шасси, выполненных в метрической системе координат с шириной проема для вставных блоков Ws1 = 425 мм, 85 x 5,0 мм, для монтажа в 19-дюймовых шкафах или стойках.
Общая компоновка приведена на рисунке 1.
Размеры в миллиметрах

Рисунок 1 - Общая компоновка. Адаптация специальных блочных каркасов с шириной проема для вставных блоков Ws1 = 425 мм согласно МЭК 60917-2-4 под шкафы в соответствии с МЭК 60297-3-100
Размеры для 19-дюймовых шкафов или стоек, предназначенных к установке в метрические блочные каркасы, определены в отдельном стандарте (МЭК 60297-3-106).
Все другие размеры соответствуют сериям стандартов МЭК 60917 (метрический стандарт) и МЭК 60297 (19-дюймовый стандарт).
4 Размеры для переходных устройств специальных блочных каркасов, выполненных в метрической системе координат, или шасси (применимы только при условии, когда Ws1 = 425 мм), установленных на 19-дюймовых шкафах или стойках
4.1 Общие положения
Размеры общего расположения установочных отверстий на переходных устройствах (фланцах), располагаемых в шкафах по двум схемам установки:
a) схема установки, относящаяся к шаговым линиям блочных каркасов или шасси, выполненным в метрической системе координат;
b) схема установки, относящаяся к расчетным линиям блочных каркасов или шасси, выполненным в метрической системе координат.
4.2 Размеры для компоновки монтажных отверстий на переходных устройствах. Схема установки, относящаяся к нижним шаговым линиям блочных каркасов или шасси, выполненных в метрической системе координат
На рисунке 2 показано общее расположение установочных отверстий на фланцах переходных устройств.
Размеры в миллиметрах

--------------------------------
<1> Использование дополнительной монтажной точки универсального 19-дюймового шага

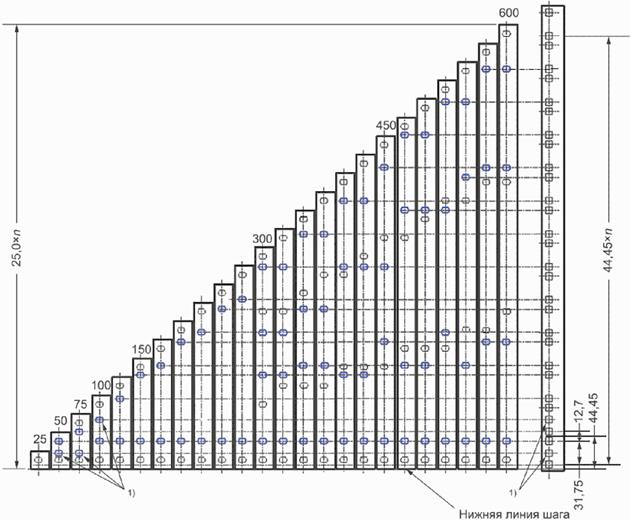

Рисунок 2 - Компоновка монтажных отверстий на фланцах переходных устройств. Схема установки, относящаяся к нижним шаговым линиям блочных каркасов или шасси, выполненных в метрической системе
На рисунке 3 и в таблице 1 показаны точные координаты местоположений монтажных отверстий переходного устройства.
Эта монтажная компоновка может быть рекомендована для существующих блочных каркасов или шасси с использованием их опорных направляющих.
Размеры в миллиметрах
Высота переходных устройств: n x 25

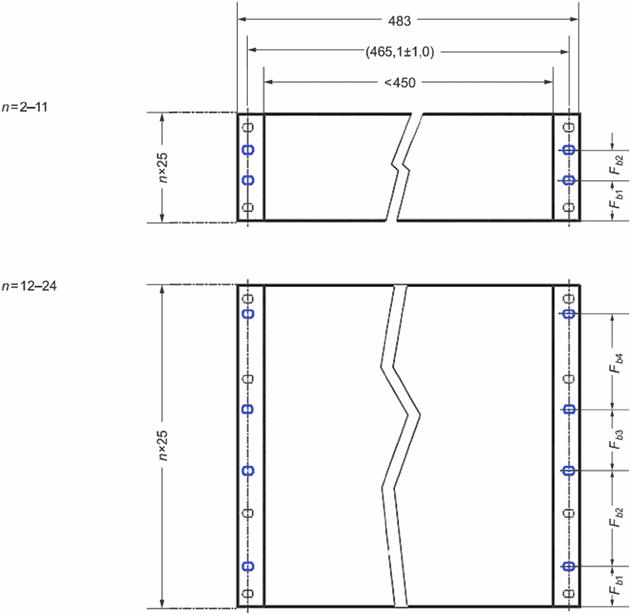

Рисунок 3 - Координаты местоположений отверстий переходных устройств. Схема установки, относящаяся к нижним шаговым линиям блочных каркасов или шасси, выполненных в метрической системе координат
Таблица 1 - Координаты местоположений монтажных отверстий переходных устройств. Схема установки, относящаяся к нижним шаговым линиям блочных каркасов или шасси, выполненных в метрической системе координат
Размеры в миллиметрах
|
Системные единицы n x SU
|
Fb1 ± 0,4
|
Fb2 ± 0,4
|
Fb3 ± 0,4
|
Fb4 ± 0,4
|
|
1SU
|
25
|
-
|
-
|
-
|
-
|
|
2SU
|
50
|
21,83 <а>
|
15,88
|
-
|
-
|
|
3SU
|
75
|
21,83 <а>
|
28,56
|
-
|
-
|
|
4SU
|
100
|
37,70
|
28,56
|
-
|
-
|
|
5SU
|
125
|
37,70
|
57,15 <а>
|
-
|
-
|
|
6SU
|
150
|
37,70
|
88,90
|
-
|
-
|
|
7SU
|
175
|
37,70
|
101,60
|
-
|
-
|
|
8SU
|
200
|
37,70
|
133,35
|
-
|
-
|
|
9SU
|
225
|
37,70
|
146,05
|
-
|
-
|
|
10SU
|
250
|
37,70
|
177,80
|
-
|
-
|
|
11SU
|
275
|
37,70
|
190,50
|
-
|
-
|
|
12SU
|
300
|
37,70
|
88,90
|
57,15
|
88,90
|
|
13SU
|
325
|
37,70
|
88,90
|
57,15
|
88,90
|
|
14SU
|
350
|
37,70
|
101,60
|
76,20
|
101,60
|
|
15SU
|
375
|
37,70
|
101,60
|
76,20
|
101,60
|
|
16SU
|
400
|
37,70
|
88,90
|
146,05
|
88,90
|
|
17SU
|
425
|
37,70
|
88,90
|
146,05
|
88,90
|
|
18SU
|
450
|
37,70
|
133,35
|
101,60
|
133,35
|
|
19SU
|
475
|
37,70
|
101,60
|
209,55
|
101,60
|
|
20SU
|
500
|
37,70
|
101,60
|
209,55
|
101,60
|
|
21SU
|
525
|
37,70
|
146,05
|
165,10
|
146,05
|
|
22SU
|
550
|
37,70
|
101,60
|
254,00
|
101,60
|
|
23SU
|
575
|
37,70
|
133,35
|
234,95
|
133,35
|
|
24SU
|
600
|
37,70
|
133,35
|
234,95
|
133,35
|
|
<а> Использование дополнительной монтажной точки универсального 19-дюймового шага.
|
4.3 Размеры для компоновки монтажных отверстий на переходных устройствах. Схема установки, относящаяся к расчетным линиям блочных каркасов или шасси, выполненных в метрической системе координат
На рисунке 4 показано расположение монтажных отверстий на переходных устройствах.
Размеры в миллиметрах

--------------------------------
<1> Использование дополнительной монтажной точки универсального 19-дюймового шага
Рисунок 4 - Компоновка монтажных отверстий на переходных устройствах. Схема установки, относящаяся к осевым линиям блочных каркасов или шасси, выполненных в метрической системе координат
На рисунке 5 и в таблице 2 показано расположение монтажных отверстий на переходных устройствах.
Размеры в миллиметрах
Высота фланцев: n x 25

Рисунок 5 - Координаты местоположений монтажных отверстий фланцев переходных устройств. Схема установки, относящаяся к осевым линиям блочных каркасов или шасси, выполненных в метрической системе координат блочных каркасов или шасси, выполненных в метрической системе координат
Таблица 2 - Координаты местоположений монтажных отверстий фланцев переходных устройств. Схема установки, относящаяся к осевым линиям блочных каркасов или шасси, выполненных в метрической системе координат
Размеры в миллиметрах
|
Системные единицы n x SU
|
Fb1 ± 0,4
|
Fb2 ± 0,4
|
Fb3 ± 0,4
|
Fb4 ± 0,4
|
|
1SU
|
25
|
12,0 <а>
|
-
|
-
|
-
|
|
2SU
|
50
|
24,5 <а>
|
-
|
-
|
-
|
|
3SU
|
75
|
21,13
|
31,75
|
-
|
-
|
|
4SU
|
100
|
20,93
|
57,15
|
-
|
-
|
|
5SU
|
125
|
33,43
|
57,15
|
-
|
-
|
|
6SU
|
150
|
45,93
|
57,15
|
-
|
-
|
|
7SU
|
175
|
26,68
|
120,65
|
-
|
-
|
|
8SU
|
200
|
26,48
|
146,05
|
-
|
-
|
|
9SU
|
225
|
38,98
|
146,05
|
-
|
-
|
|
10SU
|
250
|
51,48
|
146,05
|
-
|
-
|
|
11SU
|
275
|
32,23
|
209,55
|
-
|
-
|
|
12SU
|
300
|
32,03
|
88,90
|
57,15
|
88,90
|
|
13SU
|
325
|
44,53
|
88,90
|
57,15
|
88,90
|
|
14SU
|
350
|
25,28
|
120,65
|
57,15
|
120,65
|
|
15SU
|
375
|
25,08
|
101,60
|
120,65
|
101,60
|
|
16SU
|
400
|
37,58
|
88,90
|
146,05
|
88,90
|
|
17SU
|
425
|
50,08
|
101,60
|
120,65
|
101,60
|
|
18SU
|
450
|
30,83
|
133,35
|
120,65
|
133,35
|
|
19SU
|
475
|
30,63
|
146,05
|
120,65
|
146,05
|
|
20SU
|
500
|
43,13
|
133,35
|
146,05
|
133,35
|
|
21SU
|
525
|
23,88
|
165,10
|
146,05
|
165,10
|
|
22SU
|
550
|
23,68
|
146,05
|
209,55
|
146,05
|
|
23SU
|
575
|
38,18
|
133,35
|
234,95
|
133,35
|
|
24SU
|
600
|
48,68
|
133,35
|
234,95
|
133,35
|
|
<а> Использование дополнительной монтажной точки универсального 19-дюймового шага.
|
Приложение ДА
(справочное)
Сведения о соответствии ссылочных международных стандартов национальным стандартам
Таблица ДА.1
|
Обозначение ссылочного международного стандарта
|
Степень соответствия
|
Обозначение и наименование соответствующего национального стандарта
|
|
IEC 60297 (all parts)
|
-
|
<*>
|
|
IEC 60297-3-100
|
-
|
<*>
|
|
IEC 60297-3-106
|
IDT
|
ГОСТ Р МЭК 60297-3-106-2020 "Конструкции несущие базовые радиоэлектронных средств. Размеры механических конструкций серии 482,6 мм (19 дюймов). Часть 3-106. Размеры адаптации блочных каркасов и шасси, используемых для метрических шкафов и стоек в соответствии с МЭК 60917-2-1"
|
|
IEC 60917 (all parts)
|
-
|
<*>
|
|
IEC 60917-2
|
IDT
|
ГОСТ Р МЭК 60917-2-2011 "Модульный принцип построения базовых несущих конструкций для электронного оборудования. Часть 2. Секционный стандарт. Координационные размеры интерфейса для несущих конструкций с шагом 25 мм"
|
|
IEC 60917-2-1:1993
|
IDT
|
ГОСТ Р МЭК 60917-2-1-2011 "Модульный принцип построения базовых несущих конструкций для электронного оборудования. Часть 2. Секционный стандарт. Координационные размеры для несущих конструкций с шагом 25 мм. Раздел 1. Детальный стандарт. Размеры шкафов и стоек"
|
|
<*> Соответствующий национальный стандарт отсутствует. До его принятия рекомендуется использовать перевод на русский язык данного международного стандарта.
Примечание - В настоящей таблице использовано следующее обозначение степени соответствия стандартов:
- IDT - идентичные стандарты.
|
Библиография
IEC 60297-3-101, Mechanical structures for electronic equipment - Dimensions for mechanical structures of the 482,6 mm (19 in) series - Part 3-101: Subracks and associated plug-in units (Механические конструкции для электронного оборудования. Размеры механических конструкций серии 482,6 мм (19 дюймов). Часть 3-101. Блочные каркасы и вставные блоки)
IEC 60917-1, Modular order for the development of mechanical structures for electronic equipment practice - Part 1: Generic standard (Модульный принцип построения механических несущих конструкций для электронного оборудования. Часть 1. Общий стандарт)
IEC 60917-2-1, Modular order for the development of mechanical structures for electronic equipment practices - Part 2: Sectional specification - interface coordination dimensions for the 25 mm equipment practice - Section 1: Detail specification - Dimensions for cabinets and racks (Модульный принцип построения механических несущих конструкций для электронного оборудования. Часть 2. Секционный стандарт. Координационные размеры интерфейса для несущих конструкций с шагом 25 мм. Раздел 1. Детальная спецификация. Размеры для шкафов и стоек)
IEC 61587-1, Mechanical structures for electronic equipment - Tests for IEC 60917 and IEC 60297 - Part 1: Climatic, mechanical tests and safety aspects for cabinets, racks, subracks and chassis (Механические конструкции для электронного оборудования. Испытания по МЭК 60917 и МЭК 60297. Часть 1. Климатические, механические испытания и вопросы безопасности для шкафов, стоек, блочных каркасов и шасси)
IEC 61587-2, Mechanical structures for electronic equipment - Tests for IEC 60917 and IEC 60297 - Part 2: Seismic tests for cabinets and racks (Механические конструкции для электронного оборудования. Испытания по МЭК 60917 и МЭК 60297. Часть 2. Сейсмические испытания для шкафов и стоек)
IEC 61587-3, Mechanical structures for electronic equipment - Tests for IEC 60917 and IEC 60297 - Part 3: Electromagnetic shielding performance tests for cabinets, racks and subracks (Механические конструкции для электронного оборудования. Испытания по МЭК 60917 и МЭК 60297. Часть 3. Испытания характеристик электромагнитной защиты шкафов, стоек и блочных каркасов)
