ГОСТ 12248.10-2020 ГРУНТЫ. ОПРЕДЕЛЕНИЕ ХАРАКТЕРИСТИК ДЕФОРМИРУЕМОСТИ МЕРЗЛЫХ ГРУНТОВ МЕТОДОМ КОМПРЕССИОННОГО СЖАТИЯ

Soils. Determination of strain deformation parameters of frozen soils by compression testing

МКС 93.020

Дата введения - 1 июня 2021 г.
Взамен ГОСТ 12248-2010, подраздел 6.4

Предисловие

Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"

Сведения о стандарте

1 Разработан Открытым акционерным обществом "Научно-исследовательский центр "Строительство" (АО "НИЦ "Строительство") - Научно-исследовательским проектно-изыскательским и конструкторско-технологическим институтом оснований и подземных сооружений (НИИОСП) им. Н.М. Герсеванова

2 Внесен Техническим комитетом по стандартизации ТК 465 "Строительство"

3 Принят Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 31 августа 2020 г. N 132-П)

За принятие проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97	Код страны по МК (ИСО 3166) 004-97	Сокращенное наименование национального органа по стандартизации
Армения	AM	ЗАО "Национальный орган по стандартизации и метрологии" Республики Армения
Беларусь	BY	Госстандарт Республики Беларусь
Казахстан	KZ	Госстандарт Республики Казахстан
Киргизия	KG	Кыргызстандарт
Россия	RU	Росстандарт
Узбекистан	UZ	Узстандарт

4 Приказом Федерального агентства по техническому регулированию и метрологии от 14 октября 2020 г. N 830-ст межгосударственный стандарт ГОСТ 12248.10-2020 введен в действие в качестве национального стандарта Российской Федерации с 1 июня 2021 г.

5 Взамен ГОСТ 12248-2010, подраздел 6.4

Настоящий стандарт устанавливает лабораторный метод компрессионного сжатия для определения коэффициента сжимаемости пластично-мерзлых грунтов m _f, коэффициента оттаивания A _th и сжимаемости при оттаивании m для песков (кроме гравелистых и сыпучемерзлых), глинистых грунтов, а также заторфованных разностей указанных видов грунтов при температурах ниже температуры начала замерзания более чем на 0,3 °С - для незасоленных и более чем на 1 °С - для засоленных.

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 5180 Грунты. Методы лабораторного определения физических характеристик

ГОСТ 12071 Грунты. Отбор, упаковка, транспортирование и хранение образцов

ГОСТ 12248 Грунты. Методы лабораторного определения характеристик прочности и деформируемости

ГОСТ 25100 Грунты. Классификация

ГОСТ 30416 Грунты. Лабораторные испытания. Общие положения

ГОСТ ISO/IEC 17025 Общие требования к компетентности испытательных и калибровочных лабораторий

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и классификаторов на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации (www.easc.by) или по указателям национальных стандартов, издаваемым в государствах, указанных в предисловии, или на официальных сайтах соответствующих национальных органов по стандартизации. Если на документ дана недатированная ссылка, то следует использовать документ, действующий на текущий момент, с учетом всех внесенных в него изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то следует использовать указанную версию этого документа. Если после принятия настоящего стандарта в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение применяется без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

В настоящем стандарте применены термины по ГОСТ 25100, ГОСТ 30416, а также следующие термины с соответствующими определениями:

3.1 пластично-мерзлый грунт: Дисперсный грунт, сцементированный льдом, обладающий вязкопластичными свойствами и сжимаемостью под внешней нагрузкой.

3.2 твердомерзлый грунт: Дисперсный грунт, прочно сцементированный льдом, характеризуемый относительно хрупким разрушением, практически несжимаемый под внешней нагрузкой.

3.3 природное давление: Давление, равное напряжению от собственного веса грунта на глубине отбора образца.

4.1 Испытание мерзлого грунта методом компрессионного сжатия проводят для определения коэффициента сжимаемости пластично-мерзлых грунтов m _f, коэффициента оттаивания A _th и сжимаемости при оттаивании m.

4.2 Для испытуемых образцов грунта должны быть определены основные классификационные показатели и тип криогенной текстуры по ГОСТ 25100, суммарная влажность, суммарная льдистость, льдистость за счет видимых ледяных включений по ГОСТ 5180, степень засоленности и содержание органического вещества.

4.3 Для испытаний используют образцы мерзлого грунта ненарушенного сложения с природной влажностью и льдистостью. Отбор, хранение и транспортировка образцов грунтов осуществляются в соответствии с ГОСТ 12071.

Толщина прослоек льда в образце должна быть не более 0,1 д. е. от высоты образца, а льдистость за счет видимых ледяных включений - менее 0,4.

4.4 Образцы должны иметь форму цилиндра диаметром не менее 70 мм и высотой 1/2-1/3,5 диаметра.

4.5 В процессе испытаний грунтов ведут журнал по форме, приведенной в приложении А, а при автоматизации процесса испытаний выводятся на компьютер.

4.6 Протокол испытания составляется в соответствии с требованиями ГОСТ ISO/IEC 17025 и включает в себя:

- идентификацию образца (номер испытания, номер буровой скважины, номер пробы, глубина отбора и т.п.);

- метод подготовки образца (ненарушенного или нарушенного сложения);

- размеры образца;

- физические характеристики грунта;

- режим нагружения;

- числовое значение полученных результатов.

В протоколе при необходимости отмечают характерные особенности (текстура, слоистость, наличие включений и т.п.).

5.1 Характеристики деформируемости определяют по результатам испытаний образцов грунта в компрессионных приборах (одометрах), исключающих возможность бокового расширения образца при его нагружении вертикальной нагрузкой в мерзлом или оттаянном состоянии.

5.2 Диапазон давлений устанавливают в зависимости от напряженного состояния грунта в массиве с учетом нагрузок на основание и глубины залегания образца, а также температуры и влажности, льдистости образца, исходя из условия, что число ступеней должно быть не менее пяти.

Примечание - При отсутствии данных значение R допускается принимать в соответствии с приложением В.

6.1 В состав установки для испытаний грунта методом компрессионного сжатия входят:

- компрессионный прибор (одометр);

- механизм вертикального нагружения образца грунта;

- устройства измерения вертикальных деформаций образца грунта.

6.2 Принципиальные схемы приборов для испытаний на компрессию в мерзлом состоянии и при оттаивании приведены в приложении Б.

6.3 Погрешности измерений (усилий, давлений, перемещений, температуры) для всех измерительных устройств принимаются в соответствии с требованиями ГОСТ 30416.

6.4 В комплект оборудования для подготовки образцов мерзлого грунта к лабораторным испытаниям методом компрессионного сжатия должны входить:

- винтовой пресс-станок или любое другое вспомогательное оборудование для вдавливания рабочего кольца;

- рабочие кольца из металла с режущим краем;

- пила для распиливания монолита мерзлого грунта на блоки;

- режущий инструмент для вырезки образцов в кольцо (например, ножи с прямым лезвием, ножовки, сабельные пилы - как механические, так и электрические);

- весы с точностью взвешивания ± 0,01 г;

- стретч-пленка или полиэтиленовая пленка толщиной 12-35 мкм.

7.1 Все операции по изготовлению, подготовке и испытанию образцов мерзлого грунта следует выполнять в помещениях с постоянной отрицательной температурой (морозильных камерах или подземных лабораториях, расположенных в толще многолетне-мерзлых грунтов), которая должна обеспечивать сохранность мерзлого состояния грунта, недопущение сколов и других нарушений поверхности в процессе обработки монолитов мерзлого грунта. Температура воздуха в помещении для подготовки образцов ненарушенного сложения не должна превышать температуру испытания. Рекомендуется вырезку образцов проводить в отдельном помещении при температуре ниже температуры испытания на 1 °С - 2 °С.

7.2 Оборудование для вырезки образцов грунта, а также подготовленные блоки из монолитов мерзлого грунта выдерживаются в помещении для подготовки образцов не менее 6 ч.

Образцы мерзлого грунта ненарушенного сложения с природной влажностью, плотностью и льдистостью вырезают из монолита так, чтобы при последующем испытании образец имел по отношению к нагрузке ориентировку, соответствующую природному залеганию.

7.3 Перед изготовлением образцов мерзлого грунта рабочие кольца нумеруют, взвешивают, измеряют их высоту и внутренний диаметр. Рабочее кольцо устанавливают режущим краем на зачищенную поверхность основания призмы (или керна).

7.4 При помощи пресса рабочее кольцо слегка вдавливают в мерзлый грунт и острым ножом начинают срезать грунт. Постепенно надвигают кольцо на образующийся грунтовый цилиндр до полного его заполнения. Проверяют взаимную параллельность оснований образца с погрешностью 0,1 мм. Рабочее кольцо с образцом грунта взвешивают.

7.5 Образец грунта в рабочем кольце помещают в направляющий цилиндр одометра и проводят следующие действия:

- на образец ставят штамп и центрируют его;

- подготавливают устройства для измерения вертикальных деформаций образца симметрично оси штампа;

- одометр устанавливают на станину под пресс и центрируют;

7.6 Перед началом испытания образец выдерживают в помещении при температуре испытания не менее 1 сут для образца диаметром 70 мм и более 2 сут для образца диаметром 110 мм и более.

8.1 К образцу плавно, не допуская ударов, прикладывают нагрузку первой ступени нагружения. Первую ступень давления при испытании глинистых грунтов принимают равной 0,05 МПа, для песков - 0,1 МПа. Если природное давление меньше указанных величин, величину первой ступени нагружения следует принять равной природному давлению.

8.2 После стабилизации деформации увеличивают нагрузку на образец ступенями. Число ступеней должно быть не менее пяти. Давление на последней ступени задается программой испытаний с учетом природного давления и передаваемых на основание нагрузок от сооружения. При отсутствии данных давление на последней ступени может приниматься равным 0,6 МПа или равным расчетному сопротивлению мерзлого грунта под подошвой фундамента (может устанавливаться по приложению В). Во всех случаях давление на последней ступени должно быть больше природного давления. На каждой ступени нагружения записывают показания приборов для измерения вертикальной деформации образца через 1, 5, 10, 20, 30 и 60 мин; 2, 4, 6, 8 ч после приложения нагрузки, затем не реже двух раз в сутки (в начале и конце рабочего дня) до условной стабилизации деформации или применяют автоматическую запись с интервалами не реже чем перечисленные. За критерий условной стабилизации деформации принимают приращение вертикальной деформации, не превышающее 0,01 мм за 12 ч.

8.3 Каждую ступень нагружения прикладывают после условной стабилизации вертикальной деформации образца на предшествующей ступени, принимаемой по 8.2.

8.4 При испытании для определения значений A _th и m после условной стабилизации деформации на первой ступени нагружения мерзлого образца проводят оттаивание образца, повышая температуру воздуха в помещении для испытания, и фиксируют при этом деформации образца также до достижения условной стабилизации деформации. Далее продолжают испытание грунта в оттаявшем состоянии. Давление на последней ступени не должно превышать 0,3 МПа - для глинистых грунтов и 0,5 МПа - для песков.

9.1 По результатам испытания для каждой ступени нагружения вычисляют:

- абсолютную стабилизированную вертикальную деформацию образца грунта Δh_i, мм, как среднеарифметическое показание устройств для измерения вертикальной деформации образца;

- относительную стабилизированную вертикальную деформацию образца грунта ε_f,i = Δh_i /h (h - начальная высота образца) при испытании для определения mf;

- относительную стабилизированную вертикальную деформацию образца ε_th при испытании для определения A _th и m, определяемую по формуле

,

(9.1)

где Δh_i - абсолютная стабилизированная деформация образца грунта после оттаивания, мм;

Δh_g - абсолютная стабилизированная деформация образца грунта на первой ступени нагружения (до его оттаивания), мм;

h ₁ - высота образца мерзлого грунта после стабилизации деформации на первой ступени (до его оттаивания), мм.

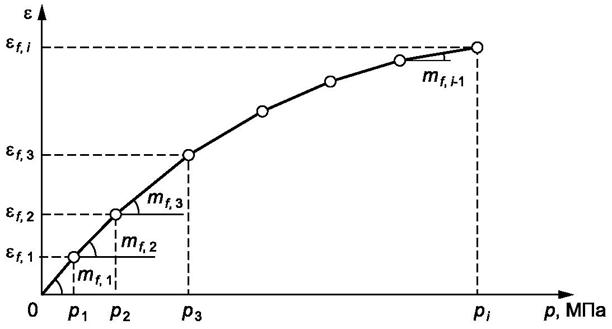

9.2 По вычисленным значениям строят графики зависимости ε_f = f(p) и ε_th = f(p) (см. приложение Г), где р - давление на образец на каждой ступени нагружения, МПа.

9.3 Коэффициенты сжимаемости пластично-мерзлого грунта m _f,i, МПа-1, определяют на каждой ступени нагрузки от р, до р _i+1 с точностью 0,001 МПа-1 по формуле

.

(9.2)

Примечание - По значениям коэффициента сжимаемости m _f,i может быть вычислен модуль деформации E _i = β/m _f,i, где β - коэффициент, равный 0,8.

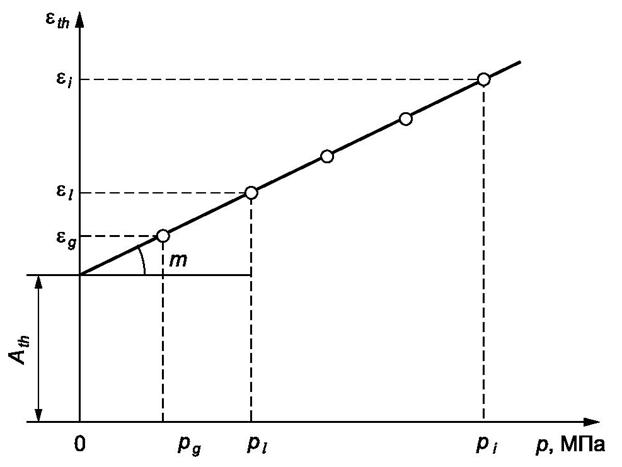

9.4 Коэффициенты оттаивания A _th и сжимаемости m при оттаивании мерзлого грунта определяют по прямой наилучшего приближения к экспериментальным точкам, построенной графически или методом наименьших квадратов, также как отрезок, отсекаемый этой прямой на оси ε_th и как тангенс угла ее наклона к оси р (см. приложение Г).

Приложение А
(рекомендуемое)

                      Форма первой страницы журнала

Объект (пункт) ______________________  Данные о рабочем кольце и образце:

Сооружение __________________________  высота, мм ___________________________

Шурф (скважина) N ___________________  диаметр, мм __________________________

Глубина отбора образца, м ___________  площадь, см² _________________________

Лабораторный номер образца __________  объем, см³ ___________________________

Наименование грунта _________________  масса кольца, г ______________________

Сложение грунта _____________________  масса кольца с мерзлым грунтом, г ____

Визуальное описание образца            масса образца мерзлого грунта, г _____

мерзлого грунта в лаборатории и        плотность мерзлого грунта, г/см ______

влажность мерзлого грунта, д. е. ____

Температура в холодильной камере ____

     Журнал испытания мерзлого грунта методом компрессионного сжатия

                                                   Номер образца ________

Дата испытания

Температура испытания, °С

Время снятия отсчета, ч

Время от начала опыта, ч

Номер ступени нагружения

Давление на образец грунта, МПа

Давление, МПа

Показание индикаторов деформаций

Абсолютная деформация образца, мм

Поправка на деформацию прибора, мм

Абсолютная деформация с учетом поправки Δhi- Δ, мм

Относительная деформация образца

Примечания

Индикатор 1

Индикатор 2

Среднее

Приложение Б
(рекомендуемое)

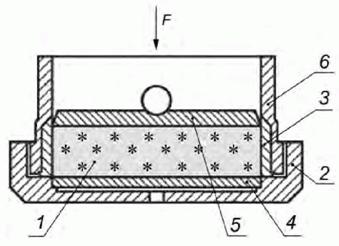

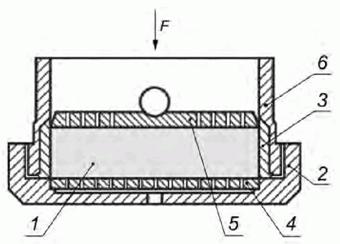

Принципиальные схемы компрессионных приборов для испытания грунта в мерзлом состоянии и при оттаивании приведены на рисунке Б.1.

а) Для испытания грунтов в мерзлом состоянии	б) Для испытания грунтов при оттаивании
1 - образец грунта; 2 - поддон корпуса; 3 - рабочее кольцо; 4 - нижний штамп; 5 - верхний штамп; 6 - корпус; F - нагрузка	1 - образец грунта; 2 - поддон корпуса; 3 - рабочее кольцо; 4 - перфорированный нижний штамп; 5 - перфорированный верхний штамп; 6 - корпус; F - нагрузка

Рисунок Б.1

Приложение В
(рекомендуемое)

Расчетные значения сопротивления мерзлого грунта под подошвой фундамента представлены в таблице В.1.

Грунты	Значения сопротивления мерзлого грунта R, МПа, при температуре испытаний T, °С
	- 0,3	- 0,5	- 1	- 1,5	- 2	- 2,5	- 3	- 3,5	- 4	- 6	- 8	- 10
При льдистости грунтов i i < 0,2
1 Пески средней крупности	0,55	0,95	1,25	1,45	1,6	1,8	1,95	2,0	2,2	2,6	2,95	3,3
2 Пески мелкие и пылеватые	0,45	0,7	0,9	1,1	1,3	1,4	1,6	1,7	1,8	2,2	2,55	2,86
3 Супеси	0,3	0,5	0,7	0,8	1,05	1,15	1,30	1,40	1,5	1,9	2,25	2,5
4 Суглинки и глины	0,25	0,45	0,55	0,65	0,8	0,9	1,0	1,1	1,2	1,55	1,9	2,2
При льдистости грунтов ii ≥ 0,2
Все виды грунтов, указанные в 1-4	0,2	0,3	0,4	0,5	0,6	0,7	0,75	0,85	0,95	1,25	1,55	1,75
