Утв. Постановлением Госстандарта СССР от 28 ноября 1973 г. N 2834
Государственный стандарт Союза ССР ГОСТ 19334-73
"ДЕТАЛИ ДЛЯ СОЕДИНЕНИЯ ТРУБОПРОВОДОВ И МЕТАЛЛОРУКАВОВ. ТИПЫ, ОСНОВНЫЕ РАЗМЕРЫ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ"
Connection parts for pipe-lines and metal-reinforced hoses. Types, basic dimensions and technical requirements
Срок действия с 1 июля 1975 г. до 1 июля 1995 г.
Ограничение срока действия снято в 1993 г.
Введен впервые
Настоящий стандарт распространяется на гайки РОТ, уплотнительные кольца и штуцера, применяемые в соединениях трубопроводов и металлорукавов для жидких криогенных продуктов - кислорода, азота, аргона, работающих при температуре от 373 до 73 К в рабочем давлении до 1,2 МПа.
1. Типы и основные размеры
1.1. Типы и основные размеры гаек РОТ должны соответствовать указанным на черт. 1-3 и в табл. 1-3.

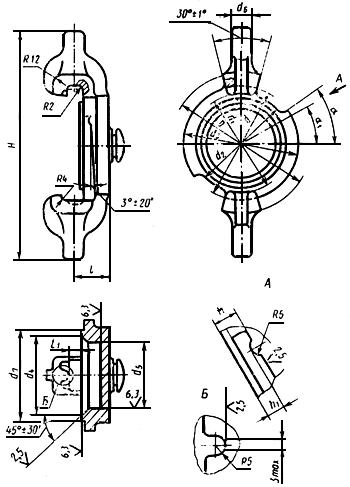

Черт.1
Таблица 1
Размеры, мм
|
Тип гайки
|
Dy
|
D
|
d
|
d1
|
d2
|
d3
|
d4
|
d5
|
|
1
|
40
|
98
|
77±1
|
63±1
|
60±1
|
74±1
|
55
|
48,5
|
|
65
|
138
|
115±1
|
98±1
|
95±1
|
110±1,5
|
91
|
82,0
|
|
100
|
173
|
152±1
|
134±1
|
131±1
|
147±1,5
|
127
|
116,0
|
продолжение табл. 1
Размеры, мм
|
Тип
гайки
|
d7
|
Н
|
h
|
h1
|
L, не более
|
l
|
l1
|
α
|
α1
|
Масса, кг, не более
|
|
Латунь
|
Сталь
|
|
1
|
15
|
165
|
6,5
|
4
|
63
|
53
|
14,5
|
32°
|
26°
|
1,2
|
1,1
|
|
20
|
230
|
7,5
|
5
|
87
|
61
|
15,0
|
35°
|
26°
|
2,0
|
1,8
|
|
22
|
260
|
8
|
5
|
100
|
60
|
25,0
|
35°
|
26°
|
3,5
|
3,2
|
Пример условного обозначения гайки типа 1 с Dy 65 мм:
Гайка 1-65 ГОСТ 19334-73

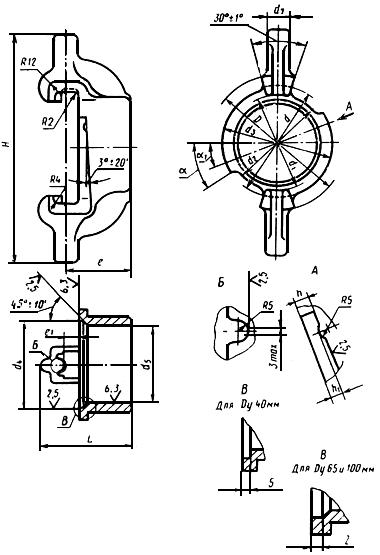

Черт.2
Таблица 2
Размеры, мм
|
Тип гайки
|
Dy
|
d
|
d1
|
d2
|
d3
|
d4
|
d5
|
d6
|
|
2
|
40
|
77±1
|
63±1
|
60±1
|
74±1
|
50
|
40
|
-
|
|
65
|
115±1
|
98±1
|
95±1
|
110±1,5
|
80
|
65
|
71
|
|
100
|
152±1
|
134±1
|
131±1
|
147±1,5
|
118
|
100
|
105
|
продолжение табл. 2
Размеры, мм
|
Тип гайки
|
d7
|
d8
|
Н
|
h
|
h1
|
l1
|
l4
|
l5
|
α
|
α1
|
D
|
Масса, кг, не более
|
|
Латунь
|
Сталь
|
|
2
|
38
|
59
|
115
|
8
|
6
|
13,0
|
-
|
-
|
32°
|
26°
|
98
|
2,2
|
2,0
|
|
68
|
90
|
160
|
9
|
6
|
13,0
|
24
|
16
|
35°
|
26°
|
138
|
3,8
|
3,5
|
|
102
|
126
|
215
|
13
|
10
|
20,5
|
31
|
20
|
35°
|
26°
|
173
|
6,0
|
5,5
|
Пример условного обозначения гайки типа 2 с Dy 65 мм:
Гайка 2-65 ГОСТ 19334-73

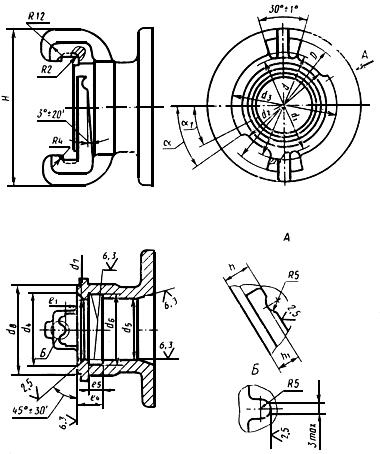

Черт.3
Таблица 3
Размеры, мм
|
Тип гайки
|
Dy
|
D
|
d
|
d1
|
d2
|
d3
|
d4
|
d5
|
|
3
|
40
|
98
|
77±1
|
63±1
|
60±1
|
74±1
|
50
|
38
|
|
65
|
138
|
115±1
|
98±1
|
95±1
|
110±1,5
|
80
|
68
|
|
100
|
173
|
152±1
|
134±1
|
131±1
|
147±1,5
|
118
|
100
|
продолжение табл. 3
Размеры, мм
|
Тип гайки
|
d6
|
d7
|
Н
|
h
|
h1
|
l
|
l1
|
α
|
α1
|
Масса, кг, не более
|
|
Латунь
|
Сталь
|
|
3
|
15
|
59
|
165
|
8
|
6
|
39
|
13,0
|
32°
|
26°
|
1,3
|
1,2
|
|
20
|
90
|
230
|
9
|
6
|
36
|
13,0
|
35°
|
26°
|
2,0
|
1,8
|
|
22
|
126
|
260
|
13
|
10
|
51
|
20,5
|
35°
|
26°
|
4,0
|
3,6
|
Пример условного обозначения гайки типа 3 с Dy 65 мм:
Гайка 3-65 ГОСТ 19334-73
(Измененная редакция, Изм. N 1, 2, 3, 4).
1.2. Размеры уплотнительных колец должны соответствовать указанным на черт. 4 и в табл. 4.
Размеры уплотнительных колец
Черт.4
_______________
* Размер для справок.
Таблица 4
Размеры, мм
|
Dy
|
L
|
D
|
Обозначение детали
|
Масса, кг, не более
|
|
Кольцо
Дет. 1
|
Втулка
Дет. 2
|
|
40
|
24
|
50
|
40/1
|
40/2
|
0,095
|
|
65
|
29
|
77
|
65/1
|
65/2
|
0,155
|
|
100
|
35
|
116
|
100/1
|
100/2
|
0,340
|
Пример условного обозначения уплотнительного кольца с Dy 65 мм:
Кольцо уплотнительное 65 ГОСТ 19334-73
(Измененная редакция, Изм. N 4).
1.3. Размеры колец должны соответствовать указанным на черт. 5 и в табл. 5.
Размеры колец
Черт.5
Примечание. Шероховатость поверхности по наружному диаметру - рекомендуемая.
Таблица 5
Размеры, мм
|
Dy
|
D
|
d
|
Н
|
Обозначений детали
|
Масса, кг, не более
|
|
40
|
50
|
37
|
9,5
|
40/1
|
0,07
|
|
65
|
77
|
67
|
10,0
|
65/1
|
0,11
|
|
100
|
116
|
101
|
11,0
|
100/1
|
0,25
|
Пример условного обозначения кольца с Dy 65 мм:
Кольцо 65/1 ГОСТ 19334-73
(Измененная редакция, Изм. N 1, 2, 3, 4).
1.4. Размеры втулок должны соответствовать указанным на черт. 6 и в табл. 6.
Размеры втулок

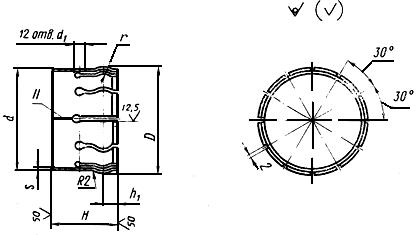

Черт.6
Таблица 6
Размеры, мм
|
Dy
|
D
|
d
|
d1
|
Н
|
h1
|
r
|
S
|
Обозначение детали
|
Масса, кг, не более
|
|
40
|
39
|
37
|
3
|
23
|
5
|
5
|
0,8
|
40/2
|
0,025
|
|
65
|
70
|
67
|
4
|
28
|
9
|
8
|
1
|
65/2
|
0,045
|
|
100
|
104
|
101
|
4
|
34
|
8
|
8
|
1
|
100/2
|
0,090
|
Пример условного обозначения втулки с Dy 65 мм:
Втулка 65/2 ГОСТ 19334-73
(Измененная редакция, Изм. N 1, 2, 4).
1.5. Присоединительные размеры штуцера должны соответствовать указанным на черт. 7 и в табл. 7
Присоединительные размеры штуцера

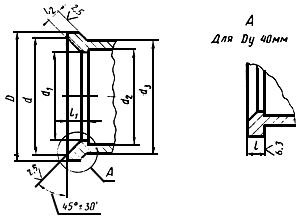

Черт.7
Таблица 7
Размеры, мм
|
Dy
|
D
|
d
|
d1
|
d2
|
d3
|
l
|
l1
|
l2 (пред. откл. по 12)
|
|
40
|
54
|
50
|
38
|
40
|
48
|
6,5
|
8,0
|
-
|
|
65
|
90
|
78
|
68
|
71
|
81
|
-
|
8,0
|
6,7
|
|
100
|
126
|
118
|
102
|
105
|
115
|
-
|
11,0
|
7,6
|
Пример условного обозначения штуцера с Dy 65 мм:
Штуцер 65 ГОСТ 19334-73
(Измененная редакция, Изм. N 2, 3, 4).
1.6. Типы соединений приведены в приложении.
1.7. Присоединительный конец гаек стандартом не регламентируется.
1.8. Допускается выполнение размеров d и d1 на черт. 1, 2, 3 по прямой линии.
(Введен дополнительно, Изм. N 1).
2. Технические требования
2.1. Гайки РОТ, кольца уплотнительные, втулки и штуцера для соединения трубопроводов и металлорукавов должны изготавливаться в соответствии с требованиями настоящего стандарта по технической документации, утвержденной в установленном порядке.
2.2. Материалы для изготовления:
гаек - латуни марок ЛЦ40Мц3Ж и ЛЦ16К4 по ГОСТ 17711-80, ЛЖМц 59-1-1 по ГОСТ 15527-70 и нержавеющая сталь марки 10Х18Н9Л по ГОСТ 977-88.
колец - медь марки М3 по ГОСТ 859-78 (СТ СЭВ 226-75);
втулок - латунь марки Л63 по ГОСТ 15527-70;
штуцеров - латунь марки ЛС59-1 по ГОСТ 15527-70 и ЛЖМц 59-1-1 по ГОСТ 15527-70 и нержавеющая сталь марки 12X18Н9Т по ГОСТ 5632-72.
(Измененная редакция, Изм. N 1, 2, 3).
2.3. Условные проходы - по СТ СЭВ 254-76.
2.4. Условное, рабочее и пробное давление - по ГОСТ 356-80.
2.5. Предельные отклонения на обрабатываемые угловые размеры - АТ12 ГОСТ 8908-81.
(Измененная редакция, Изм. N 1, 2, 3).
2.6. Неуказанные предельные отклонения размеров: Н14; h14;
.
Неуказанные предельные отклонения размеров после литья - по 8 классу ГОСТ 26645-85.
Неуказанные предельные отклонения размеров после штамповки - по II классу точности ГОСТ 7505-89.
(Измененная редакция, Изм. N 4).
2.7. Неуказанные литейные уклоны - по ГОСТ 3212-80.
2.8. Детали из цветных металлов маркируют в соответствии с требованиями ГОСТ 2171-90.
2.9. Наружные и внутренние поверхности деталей должны быть чистыми гладкими, без раковин, трещин, посторонних включений и других дефектов, снижающих прочность и ухудшающих их внешний вид и качество.
2.10. Соединение кольца с втулкой (черт. 4) должно производиться развальцовкой или любым другим способом, обеспечивающим надежное закрепление втулки.
Допускается изготовление уплотнительного кольца из алюминиевого сплава марки АМц по ГОСТ 4784-74 цельнометаллическим.
(Измененная редакция, Изм. N 1).
2.11. Несоосность оси поверхности зубьев относительно оси внутренней поверхности гайки не должна быть более 1 мм.
2.12. Разница высот спиральных скосов гаек в любом диаметральном сечении не должна быть более 0,1 мм.
2.13. Смещение прорезей на втулке не должно быть более 1 мм по дуге.
2.14. В конструкции гаек должно быть предусмотрено устройство, обеспечивающее сброс давления из соединения до полного отсоединения гаек.
2.15. Срок службы соединения до списания, при условии, замены уплотнительных колец через каждые 100 циклов работы, - не менее 10 лет.
2.16. Средний ресурс соединения до списания - 5000 циклов.
2.17. Установленный ресурс соединения до списания - 3500 циклов.
(Введен дополнительно, Изм. N 3).
Приложение
Соединение гаек непосредственно между собой
1, 2 - гайки; 3 - кольцо; 4 - втулка
Черт.1
Соединение гаек с помощью штуцера
1, 2 - гайки; 3 - кольцо; 4 - втулка; 5 - штуцер
Черт.2
Соединение гаек с помощью двух штуцеров
1, 2 - гайки; 3 - кольцо; 4 - втулка; 5, 6 - штуцер
Черт.3
