Утв. и введен в действие постановлением Государственного комитета СССР по стандартам от 27 июля 1978 г. N 2007
Государственный стандарт Союза ССР ГОСТ 2822-78
"КОНЦЫ ЦАПКОВЫЕ И ШТУЦЕРНЫЕ СУДОВОЙ АРМАТУРЫ И СОЕДИНИТЕЛЬНЫХ ЧАСТЕЙ ТРУБОПРОВОДОВ. ОСНОВНЫЕ ПАРАМЕТРЫ, РАЗМЕРЫ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ"
Threaded ends of marine valves and fittings. Types, main characteristics and dimensions
Группа Д45
ОКСТУ 2900
Дата введения - 1 июля 1979 г.
Взамен ГОСТ 2822-68
Информационные данные
1. Разработан и внесен Министерством судостроительной промышленности
Разработчики
В.Н. Теглев, М.Н. Паращенко, И.А. Евлампиев (руководитель темы), И.В. Иванова
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 27.07.78 N 2007
3. Срок проверки - 1992 г.
Периодичность проверки - 5 лет
4. Взамен ГОСТ 2822-68
5. Ссылочные нормативно-технические документы
|
Обозначение НТД, на который дана ссылка
|
Номер пункта
|
|
ГОСТ 356-80
|
2.3
|
|
ГОСТ 6357-81
|
2.4
|
|
ГОСТ 10549-80
|
2.6
|
|
ГОСТ 16093-81
|
2.5
|
|
ГОСТ 24705-81
|
2.5
|
|
ГОСТ 27148-86
|
2.6
|
|
ГОСТ 28338-89
|
2.2
|
6. Постановлением Госстандарта СССР от 29.11.88 N 3889 снято ограничение срока действия
7. Переиздание (апрель 1998 г.) с Изменениями N 1, 2, утвержденными в декабре 1983 г., ноябре 1988 г. (ИУС 3-84, 2-89)
Настоящий стандарт распространяется на цапковые и штуцерные концы арматуры и соединительных частей трубопроводов, применяемых на кораблях, судах и плавсредствах.
1. Основные параметры и размеры
1.1. Основные параметры и размеры цапковых и штуцерных концов судовой арматуры и соединительных частей трубопроводов должны соответствовать значениям, указанным на черт. 1, 2 и в табл. 1-3.
Цапковый конец
Черт. 1

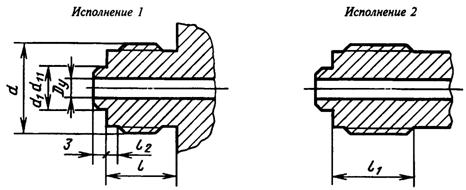

Штуцерный конец
Черт. 2
Таблица 1
|
Наименование конца
|
Dy, мм
|
Условное давление Ру, МПа (кгс/см2)
|
Вид резьбы
|
|
Цапковый
|
От 6 до 80 включ.
|
До 1, 6 (16)
|
Трубная
|
|
От 3 до 80 включ.
|
Метрическая
|
|
От 3 до 25 включ.
|
До 10, 0 (100)
|
|
От 3 до 65 включ.
|
До 0, 4 (4)
|
|
Штуцерный
|
От 3 до 32 включ.
|
До 20, 0 (200)
|
|
До 16, 0 (160)
|
|
До 1, 6 (16)
|
Таблица 2
Размеры, мм
|
Dy
|
Цапковый конец с метрической резьбой
|
Цапковый конец с трубной резьбой
|
|
D
|
d
|
Условное давление Ру, МПа (кгс/см2)
|
D
|
Условное давление Ру, МПа (кгс/см2)
|
d
|
d0
|
l
|
|
до 1, 6 (16)
|
до 10, 0 (100)
|
до 1, 6 (16)
|
до 10, 0 (100)
|
|
d0
|
l
|
|
3
|
22
|
M14x1, 5
|
4
|
4
|
11
|
14
|
-
|
-
|
-
|
-
|
-
|
|
6
|
25
|
М16x1, 5
|
6
|
6
|
12
|
22
|
До 1, 6 (16)
|
G 1/4
|
5
|
11
|
|
10
|
34
|
М24х2
|
11
|
11
|
13
|
17
|
25
|
G 3/8
|
8
|
13
|
|
15
|
40
|
М30х2
|
17
|
17
|
14
|
19
|
30
|
G 1/2
|
12
|
14
|
|
20
|
45
|
М33х2
|
21
|
20
|
15
|
21
|
35
|
G 3/4
|
17
|
15
|
|
25
|
50
|
М39х2
|
27
|
25
|
16
|
24
|
45
|
G1
|
23
|
17
|
|
32
|
60
|
М48х2
|
36
|
-
|
17
|
-
|
55
|
G1 1/4
|
30
|
19
|
|
40
|
М52х2
|
40
|
-
|
18
|
-
|
60
|
G1 1/2
|
36
|
21
|
|
50
|
72
|
M60x2
|
48
|
-
|
19
|
-
|
72
|
G2
|
47
|
23
|
|
65
|
95
|
М80х2
|
68
|
-
|
26
|
-
|
94
|
G2 1/2
|
63
|
26
|
|
80
|
105
|
М90х2
|
78
|
-
|
32
|
-
|
105
|
G3
|
74
|
29
|
Таблица 3
Размеры, мм
|
Dy
|
Условное давление Ру, МПа (кгс/см2)
|
d
|
d1d11
|
l
|
l1
|
l2
|
|
3
|
До 20, 0 (200)
|
М18х1, 5
|
6
|
18
|
14
|
3
|
|
6
|
М22х1, 5
|
10
|
|
10
|
М27х1, 5
|
14
|
20
|
16
|
|
15
|
М36х2
|
22
|
27
|
22
|
5
|
|
20
|
М39х2
|
25
|
28
|
23
|
|
25
|
М48х2
|
32
|
31
|
26
|
6
|
|
32
|
М56х2
|
38
|
33
|
28
|
(Измененная редакция, Изм. N 1, 2).
2. Технические требования
2.1 (Исключен, Изм. N 1).
2.2. Условные проходы - по 28338.
(Измененная редакция, Изм. N 1).
2.3. Условные давления - по ГОСТ 356.
2.4. Трубная резьба, класс точности А - по ГОСТ 6357.
2.5. Метрическая резьба - по ГОСТ 24705, с полем допуска 6 g - по ГОСТ 16093.
(Измененная редакция, Изм. N 1).
2.6. Сбеги, недорезы и проточки метрической резьбы - по ГОСТ 27148, трубной резьбы - по ГОСТ 10549. Размеры фасок метрической и трубной резьбы - по ГОСТ 10549.
2.7. Предельные отклонения длины l - Js16.
Неуказанные предельные отклонения размеров: отверстий - Н14, валов - h14, остальных - (
).
2.6-2.7. (Измененная редакция, Изм. N 2).
2.8. Соединения трубопроводов и штуцера с цапковыми и штуцерными концами должны быть изготовлены из материалов, указанных в приложении.
(Введен дополнительно, Изм. N 1).
Приложение
Справочное
|
Наименование конца
|
Условное давление Ру, МПа, (кгс/см2)
|
Материал
|
|
Цапковый
|
До 1, 6 (16)
|
Сталь углеродистая
|
|
Сталь коррозионно-стойкая
|
|
До 10, 0 (100)
|
Бронза
|
|
Латунь
|
|
Титановый сплав
|
|
До 0, 4 (4)
|
Алюминиевый сплав
|
|
Штуцерный
|
До 20, 0 (200)
|
Сталь углеродистая
|
|
Сталь коррозионно-стойкая
|
|
Титановый сплав
|
|
До 16, 0 (160)
|
Бронза
|
|
Латунь
|
|
До 1, 6 (16)
|
Алюминиевый сплав
|
Приложение. (Введено дополнительно, Изм. N 1).
