Утв. Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 5 июня 1970 г. N 839
Государственный стандарт Союза ССР ГОСТ 16041-70*
"НИППЕЛИ СФЕРИЧЕСКИЕ ПРИПАЙНЫЕ ДЛЯ СОЕДИНЕНИЙ ТРУБОПРОВОДОВ ПО ВНУТРЕННЕМУ КОНУСУ. КОНСТРУКЦИЯ И РАЗМЕРЫ"
Spherical solderable sleeves for tube connections on internal cone. Construction and dimensions
Срок введения установлен с 1 января 1971 г.

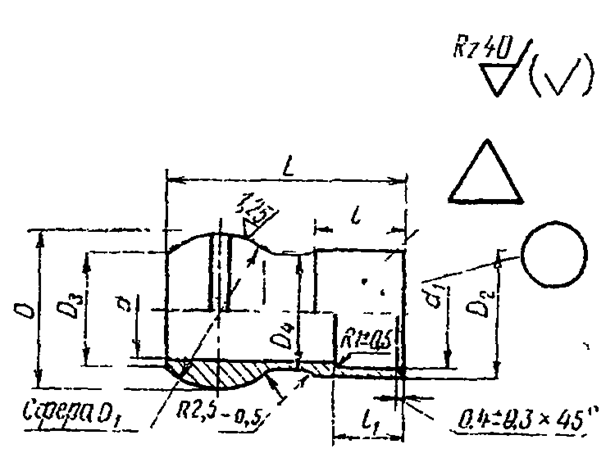

1. Конструкция и размеры припайных ниппелей должны соответствовать указанным на чертеже и в таблице.
Размеры, мм
|
Наружный диаметр труб
D_н
|
d
|
d_1
|
D
|
D_1
|
D_2
|
D_3
|
D_4
|
l
|
l_1
|
L
|
Масса 100 шт . в кг
|
|
Пред. откл
|
Пред. откл. +-0, 4
|
|
по B11
|
по h11
|
+-0, 2
|
по b11
|
|
18
|
16
|
18
|
24, 5
|
25, 0
|
21
|
17, 0
|
19, 5
|
15
|
11
|
41
|
4, 63
|
|
20
|
18
|
20
|
27, 5
|
28, 0
|
23
|
20, 0
|
21, 5
|
16
|
12
|
43
|
6, 12
|
|
22
|
20
|
22
|
-
|
30, 5
|
25
|
22, 0
|
23, 5
|
44
|
6, 42
|
|
24
|
22
|
24
|
30, 5
|
31, 0
|
27
|
23, 0
|
25, 5
|
6, 57
|
|
25
|
23
|
25
|
-
|
33, 0
|
28
|
24, 0
|
26, 5
|
46
|
7, 23
|
|
28
|
26
|
28
|
-
|
36, 0
|
31
|
27, 0
|
29, 5
|
17
|
47
|
8, 52
|
|
30
|
28
|
30
|
37, 0
|
37, 5
|
33
|
29, 0
|
31, 5
|
48
|
9, 37
|
|
32
|
30
|
32
|
39, 5
|
40, 0
|
35
|
32, 0
|
33, 5
|
49
|
10, 75
|
|
34
|
32
|
34
|
42, 5
|
43, 0
|
37
|
33, 0
|
35, 5
|
19
|
13
|
50
|
12, 41
|
|
36
|
34
|
36
|
46, 0
|
46, 5
|
39
|
37, 5
|
37, 5
|
14
|
54
|
13, 78
|
|
38
|
36
|
38
|
41
|
39, 0
|
15, 20
|
(Измененная редакция, Изм. N 1).
2. Материал: сталь марок 25 и 12Х18Н9Т (X18H9T).
3. Технические требования - по ГОСТ 16078-70.
Пример условного обозначения припайного ниппеля к трубопроводу D_н 18 из стали марки 25:
Ниппель припайной 18-023 ГОСТ 16041-70
То же, из стали марки 12Х18Н9Т:
Ниппель припайной 18-012 ГОСТ 16041-70
То же, для изделий авиационной и общей техники:
Ниппель припайной 18-023 ГОСТ 16041-70
Ниппель припайной 18-012А ГОСТ 16041-70
