Утв. Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 5 июня 1970 г. N 839
Государственный стандарт Союза ССР ГОСТ 16066-70*
"КРЕСТОВИНЫ ПЕРЕХОДНЫЕ ДЛЯ СОЕДИНЕНИЙ ТРУБОПРОВОДОВ ПО ВНУТРЕННЕМУ КОНУСУ. КОНСТРУКЦИЯ И РАЗМЕРЫ"
Reducer-type crosses for tube connections on internal cone. Construction and dimensions
Срок введения установлен с 1 января 1971 г.

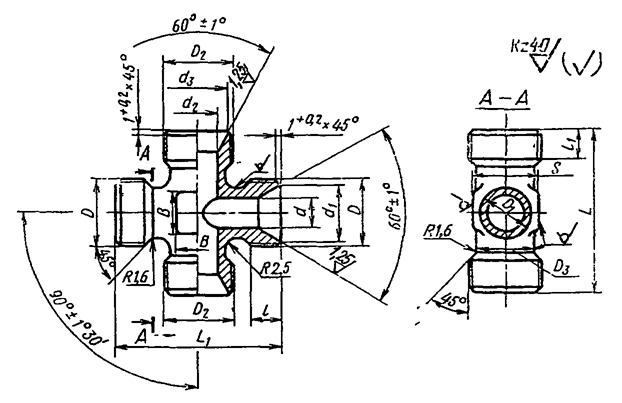

1. Конструкция и размеры переходных крестовин должны соответствовать указанным на чертеже и в таблице.
Размеры, мм
|
Наружный диаметр труб D_н
|
d
|
d_1
|
Резьба D
|
D_1
|
l
|
Наружный диаметр труб D_н1
|
d_2
|
d_3
|
Резьба D_2
|
D_3
|
l_1
|
S
|
L
|
L_1
|
B
|
Масса 100 шт. в кг
|
|
Пред. откл.
+-0, 4
|
Пред. откл. +-0, 4
|
Пред. откл. +-0, 4
|
|
6
|
4
|
11
|
М14х1, 5
|
9
|
9
|
8
|
6
|
13
|
М16х1, 5
|
11
|
9
|
14
|
42
|
45
|
7
|
5, 79
|
|
10
|
8
|
15
|
М18х1, 5
|
13
|
9
|
5, 53
|
|
45
|
7, 09
|
|
8
|
6
|
13
|
М16х1, 5
|
11
|
12
|
10
|
17
|
M20х1, 5
|
15
|
17
|
48
|
10
|
7, 56
|
|
14
|
12
|
19
|
M22х1, 5
|
17
|
19
|
50
|
13
|
7, 72
|
|
10
|
8
|
15
|
М18х1, 5
|
13
|
12
|
10
|
17
|
M20х1, 5
|
15
|
17
|
48
|
10
|
8, 81
|
|
14
|
12
|
19
|
M22х1, 5
|
17
|
19
|
50
|
13
|
8, 46
|
|
16
|
14
|
21
|
M24х1, 5
|
19
|
11
|
22
|
50
|
52
|
15
|
10, 41
|
|
12
|
10
|
17
|
М20х1, 5
|
15
|
14
|
12
|
19
|
M22х1, 5
|
17
|
9
|
19
|
48
|
50
|
13
|
9, 21
|
|
16
|
14
|
21
|
M24х1, 5
|
19
|
11
|
22
|
52
|
52
|
15
|
11, 05
|
|
18
|
16
|
24
|
M27х1, 5
|
22
|
24
|
55
|
17
|
12, 85
|
|
14
|
12
|
19
|
М22х1, 5
|
17
|
16
|
14
|
21
|
M24х1, 5
|
19
|
22
|
55
|
52
|
15
|
11, 84
|
|
18
|
16
|
24
|
M27х1, 5
|
22
|
24
|
55
|
17
|
11, 35
|
|
20
|
18
|
27
|
M30х1, 5
|
24
|
27
|
58
|
18
|
14, 88
|
|
16
|
14
|
21
|
М24х1, 5
|
19
|
11
|
18
|
16
|
24
|
M27х1, 5
|
22
|
24
|
60
|
17
|
15, 41
|
|
20
|
18
|
27
|
M30х1, 5
|
24
|
27
|
62
|
18
|
17, 38
|
|
18
|
16
|
24
|
М27х1, 5
|
22
|
60
|
19, 09
|
|
22
|
20
|
29
|
M33х1, 5
|
26
|
12
|
62
|
65
|
21, 86
|
|
20
|
18
|
27
|
М30х1, 5
|
24
|
65
|
23, 22
|
|
25
|
23
|
32
|
M36х1, 5
|
29
|
13
|
30
|
68
|
22
|
25, 71
|
|
22
|
20
|
29
|
М33х1, 5
|
26
|
12
|
28
|
26
|
35
|
M39х1, 5
|
32
|
32
|
70
|
72
|
25
|
29, 68
|
|
32
|
30
|
38
|
M42х1, 5
|
37
|
41
|
75
|
30
|
31, 65
|
(Измененная редакция, Изм. N 1).
2. Материал: штамповки из стали марок 45, 38ХА, 12Х28Н91 (X18H9T), 13Х11Н2В2МФ (1Х12Н2ВМФ).
3. Технические требования - по ГОСТ 16078-70.
Пример условного обозначения переходной крестовины к трубопроводам D_н 10 и D_н1 16 из стали марки 45:
Крестовина переходная 10-16-022 ГОСТ 16066-70
То же, из стали марки 38ХА:
Крестовина переходная 10-16-021 ГОСТ 16066-70
То же, из стали марки 12Х18Н9Т:
Крестовина переходная 10-16-012 ГОСТ 16066-70
То же, из стали марки 13Х11Н2В2МФ:
Крестовина переходная 10-16-011 ГОСТ 16066-70
То же, для изделий авиационной и общей техники:
Крестовина переходная 10-16-022А ГОСТ 16066-70
Крестовина переходная 10-16-021А ГОСТ 16066-70
Крестовина переходная 10-16-012А ГОСТ 16066-70
Крестовина переходная 10-16-011А ГОСТ 16066-70
