Введен в действие постановлением Государственного комитета стандартов Совета Министров СССР от 10 сентября 1974 г. N 2124

Межгосударственный стандарт ГОСТ 20192-74

"ТРОЙНИКИ ФЛАНЦЕВЫЕ ПЕРЕХОДНЫЕ ДЛЯ СОЕДИНЕНИЙ ТРУБОПРОВОДОВ ПО НАРУЖНОМУ КОНУСУ. КОНСТРУКЦИЯ И РАЗМЕРЫ"

Reduce type flange tees for tube connections on external cone. Construction and dimensions

Дата введения 1 июля 1975 г.

1. Фланцевые переходные тройники должны изготовляться двух исполнений.

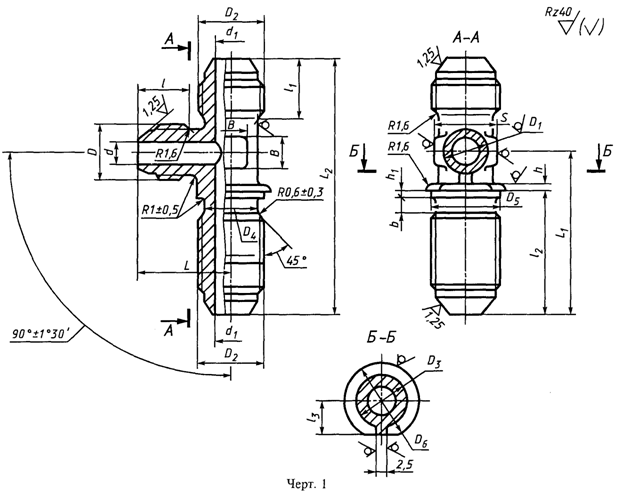

2. Конструкция и размеры фланцевых переходных тройников исполнения 1 должны соответствовать указанным на черт. 1 и в табл. 1.

Таблица 1

Размеры в мм

Наружный диаметр труб D_Н	Применяемость	d	D	D_1	l +- 0, 3	Наружный диаметр труб D_Н1	d_1	D_2	D_3	D_4	D_5	D_6	S	l_1 +- 0, 3	l_2 +- 0, 4	l_3		L		L_1 +- 0, 4	L_2	h	h_1	b	B	Масса 100 шт., кг
Наружный диаметр труб D_Н	Применяемость	d	D	D_1	l +- 0, 3	Наружный диаметр труб D_Н1	d_1	D_2	D_3	D_4	D_5	D_6	S	l_1 +- 0, 3	l_2 +- 0, 4	Номин.	Пред. откл.	Номин.	Пред. откл.	L_1 +- 0, 4	L_2	+- 0, 2		b	B	Алюминиевый сплав	Сталь	Бронза
6		3, 7	М12 х 1	10	13	8	5, 5	М14 х 1	12	12, 5	14, 2	18	14	13	30, 5	7, 1	+- 0, 25	23	+- 0, 3	43	66	2, 0	2, 5	3, 5	1	2, 33	6, 64	6, 36
						10	7, 5	М16 х 1	14	14, 5	16, 2	20	17	14	32, 5	8, 1	+- 0, 25	25		45	69			3, 5	9	2, 83	8, 06	7, 72
						12	9, 5	М20 х 1, 5	16	17, 8	20, 2	24	19	17	35, 5	10, 1	+- 0, 3	27		48	78			4, 5	10	3, 22	9, 17	8, 80
						14	11, 5	М22 х 1, 5	18	19, 8	22, 2	27	22	17	35, 5	11, 1		29		49	77				13	4, 81	13, 70	13, 20
						16	13, 5	М24 х 1, 5	20	21, 8	24, 2	29	22	18	38, 0	12, 1		30		50	79	2, 5	2, 5		15	5, 76	16, 40	15, 72
						18	15, 5	М27 х 1, 5	22	24, 8	27, 2	32	24	18	39, 0	13, 6		32	+- 0, 4	51	81				17	7, 12	21, 30	19, 45
						20	17, 0	М30 х 1, 5	24	27, 8	30, 2	35	27	19	40, 0	15, 1		33		52	82				18	8, 52	24, 30	23, 30
						22	19, 0	М33 х 2	27	30, 0	33, 2	38	27	22	44, 0	16, 6		34		57	90			5, 5	21	10, 00	28, 50	-
						25	22, 0	М33 х 2	28	30, 0	33, 2	38	30	22	44, 0	16, 6		35		57	91				22	11, 82	33, 70
						28	25, 0	М39 х 2	34	36, 0	39, 2	44	36	23	46, 0	19, 6		38		62	97				26	13, 50	38, 50
8		5, 5	M14 x 1	12		10	7, 5	М16 х 1	14	14, 5	16, 2	20	17	14	32, 5	8, 1	+- 0, 25	25	+- 0, 3	46	71	2, 0	2, 0	3, 5	9	3, 07	8, 75	8, 48
						12	9, 5	М20 х 1, 5	16	17, 8	20, 2	24	19	17	35, 5	10, 1	+- 0, 3	27		47	75			4, 5	10	3, 51	10, 00	9, 68
						14	11, 5	М22 х 1, 5	18	19, 8	22, 2	27	22			11, 1		29		50	79				13	4, 88	13, 90	13, 30
10		7, 5	М16х 1	14	14	12	9, 5	М20 х 1, 5	16	17, 8	20, 2	24	19			10, 1		28		48	77				10	3, 75	11, 67	10, 22
						14	11, 5	М22 х 1, 5	18	19, 8	22, 2	27	22			11, 1		30		51	81				13	5, 18	14, 75	14, 15
						16	13, 5	М24 х 1, 5	20	21, 8	24, 2	29		18	38, 0	12, 1		31	+- 0, 4	52	83	2, 5	2, 5		15	6, 27	17, 85	17, 15
12		9, 5	М20 х 1, 5	16	17	14	11, 5	М22 х1, 5	18	19, 8	22, 2	27		17	35, 5	11, 1				53	85	2, 0	2, 0		13	5, 35	15, 24	14, 60
						16	13, 5	М24 х 1, 5	20	21, 8	24, 2	29		18	38, 0	12, 1		34		54	87	2, 5	2, 5		15	6, 69	19, 00	18, 25
						18	15, 5	М27 х 1, 5	22	24, 8	27, 2	32	24	18	39, 0	13, 6		36		55	89				17	8, 02	22, 85	21, 90
						20	17, 0	М30 х 1, 5	24	27, 8	30, 2	35	27	19	40, 0	15, 1		37		56	90				18	9, 18	26, 20	25, 05
						22	19, 0	М33 х 2	27	30, 0	33, 2	38	27	22	44, 0	16, 6		38		61	98			5, 5	21	10, 95	31, 20	-
						25	22, 0	М33 х 2	28	30, 0	33, 2	38	30	22	44, 0	16, 6		39		61	99				24	11, 50	32, 80
						28	25, 0	М39 х 2	34	36, 0	39, 2	44	36	23	46, 0	19, 6		42		66	104				26	14, 30	40, 80
14		11, 5	М22 х 1, 5	18		16	13, 5	М24 х 1, 5	20	21, 8	24, 2	29	22	18	38, 0	12, 1		34		55	89			4, 5	15	7, 05	20, 10	19, 25
						18	15, 5	М27 х 1, 5	22	24, 8	27, 2	32	24	18	39, 0	13, 6		36		56	91				17	8, 49	24, 20	23, 10
						20	17, 0	М30 х 1, 5	24	27, 8	30, 2	35	27	19	40, 0	15, 1		37		57	92				18	9, 75	27, 80	26, 60
						22	19, 0	М33 х 2	27	30, 0	33, 2	38	27	22	44, 0	16, 6		38		62	100			5, 5	21	11, 32	32, 30	-
						28	25, 0	М39 х 2	34	36, 0	39, 2	44	36	23	46, 0	19, 6		42		67	107			5, 5	27	14, 55	41, 40	-
16		13, 5	М24 х 1, 5	20	18	18	15, 5	М27 х 1, 5	22	24, 8	27, 2	32	24	18	39, 0	13, 6		35		57	93			4, 5	17	8, 62	24, 77	23, 50
						20	17, 0	М30 х 1, 5	24	27, 8	30, 2	35	27	19	40, 0	15, 1		38		58	94			4, 5	18	10, 00	28, 50	27, 30
						22	19, 0	М33 х 2	27	30, 0	33, 2	38		22	44, 0	16, 6		39		63	101			5, 5	21	11, 82	33, 70	-
18		15, 5	М27 х 1, 5	22		20	17, 0	М30 х 1, 5	24	27, 8	30, 2	35		19	40, 0	15, 1		38		60	98			4, 5	18	11, 62	33, 18	31, 80
18		15, 5	М27 х 1, 5	22		22	19, 0	М33 х 2	27	30, 0	33, 2	38		22	44, 0	16, 6		39		64	104			5, 5	21	12, 11	34, 60	-

Пример условного обозначения фланцевого переходного тройника исполнения 1 к трубопроводам D_Н = 10 мм и D_Н1 = 12 мм из алюминиевого сплава:

Тройник фланцевый 1-10-12-31А ГОСТ 20192-74

То же, из стали марки 45:

Тройник фланцевый 1-10-12-22А ГОСТ 20192-74

То же, из стали марки 12Х18Н9Т:

Тройник фланцевый 1-10-12-13А ГОСТ 20192-74

То же, из стали марки 13Х11Н2В2МФ:

Тройник фланцевый 1-10-12-11А ГОСТ 20192-74

То же, из бронзы:

Тройник фланцевый 1-10-12-41А ГОСТ 20192-74

То же, для изделий общего применения:

Тройник фланцевый 1-10-12-31 ГОСТ 20192-74

Тройник фланцевый 1-10-12-22 ГОСТ 20192-74

Тройник фланцевый 1-10-12-13 ГОСТ 20192-74

Тройник фланцевый 1-10-12-11 ГОСТ 20192-74

Тройник фланцевый 1-10-12-41 ГОСТ 20192-74

(Измененная редакция, Или. N 2).

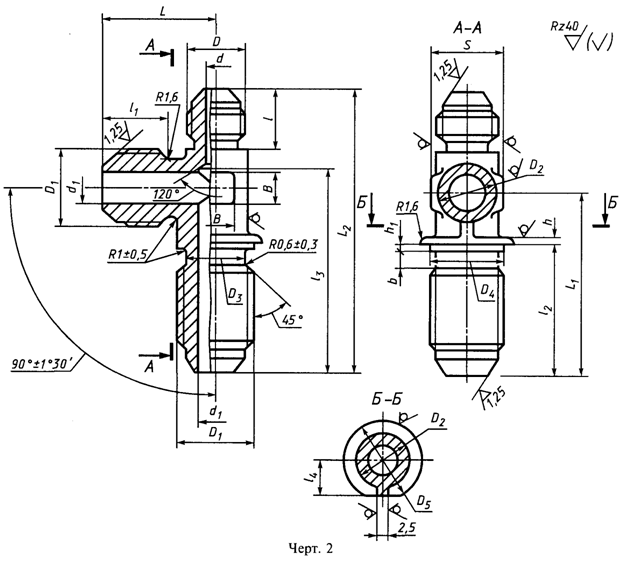

3. Конструкция и размеры фланцевых переходных тройников исполнения 2 должны соответствовать указанным на черт. 2 и в табл. 2.

Пример условного обозначения переходного фланцевого тройника исполнения 2 к трубопроводам D_Н = 10 мм и D_Н1 = 12 мм из алюминиевого сплава:

Тройник фланцевый 2-10-12-31А ГОСТ 20192-74

То же, из стали марки 45:

Тройник фланцевый 2-10-12-22А ГОСТ 20192-74

То же, из стали марки 12Х18Н9Т:

Тройник фланцевый 2-10-12-13А ГОСТ 20192-74

То же, из стали марки 13Х11Н2В2МФ:

Тройник фланцевый 2-10-12-11А ГОСТ 20192-74

То же, из бронзы:

Тройник фланцевый 2-10-12-41А ГОСТ 20192-74

То же, из изделий общего применения:

Тройник фланцевый 2-10-12-31 ГОСТ 20192-74

Тройник фланцевый 2-10-12-22 ГОСТ 20192-74

Тройник фланцевый 2-10-12-13 ГОСТ 20192-74

Тройник фланцевый 2-10-12-11 ГОСТ 20192-74

Тройник фланцевый 2-10-12-41 ГОСТ 20192-74

4. Резьбовая часть тройников по ГОСТ 13955-74.

5. Маркировать и клеймить - по ГОСТ 13977-74.

6. Технические условия - по ГОСТ 13977-74.

Таблица 2

Размеры в мм

Наружный диаметр труб D_Н	Проницаемость	d	D	l +- 0, 3	Наружный диаметр труб D_Н1	d_1	D_1	D_2	D_3	D_4	D_5	S	l_1 +- 0, 3	l_2 +- 0, 4	l_3 + 1, 0 - 0, 5	l_4		L		L_1 +- 0, 4	L_2	h	h_1	b	B	Масса 100 шт., кг
Наружный диаметр труб D_Н	Проницаемость	d	D	l +- 0, 3	Наружный диаметр труб D_Н1	d_1	D_1	D_2	D_3	D_4	D_5	S	l_1 +- 0, 3	l_2 +- 0, 4	l_3 + 1, 0 - 0, 5	Номин.	Пред. откл.	Номин.	L_1	L_1 +- 0, 4	L_2	+- 0, 2		b	B	Алюминиевый сплав	Сталь	Бронза
6		3, 7	М12 х 1	15	8	5, 5	М14 х 1	12	12, 5	14, 2	18	14	13	30, 5	48	7, 1	+- 0, 25	24	+- 0, 3	44	68	2, 0	2, 0	3, 5	7	2, 23	6, 35	6, 08
					10	7, 5	М16 х1	14	14, 5	16, 2	20	17	14	32, 5	52	8, 1		26	+- 0, 3	47	72			3, 5	9	2, 77	7, 89	7, 16
					12	9, 5	М20 х 1, 5	16	17, 8	20, 2	24	19	17	35, 5	56	10, 1	+- 0, 3	31	+- 0, 4	50	76			4, 5	10	3, 36	9, 58	9, 17
					14	11, 5	М22 х1, 5	18	19, 8	22, 2	27	22	17	35, 5	61	11, 1		33		54	81				13	4, 95	14, 10	13, 50
					16	13, 5	М24 х1, 5	20	21, 8	24, 2	29	22	18	38, 0	64	12, 1		35		56	84	2, 5	2, 5		15	6, 35	18, 10	17, 31
					18	15, 5	М27 х 1, 5	22	24, 8	27, 2	32	24	18	39, 0	67	13, 6		37		58	87				17	8, 03	22, 90	21, 95
					20	17, 0	М30 х 1, 5	24	27, 8	30, 2	35	27	19	40, 0	71	15, 1		39		61	91				18	9, 82	28, 00	26, 80
					22	19, 0	М33 х 2	27	30, 0	33, 2	38	27	22	44, 0	78	16, 6		43		67	99			5, 5	21	11, 85	33, 70	-
					25	22, 0	М33 х 2	28	30, 0	33, 2	38	30	22	44, 0	79	16, 6		44		67	99				22	13, 00	37, 00
					28	25, 0	М39 х2	34	36, 0	39, 2	44	36	23	46, 0	89	19, 6		48		75	109				26	16, 45	46, 80
8		5, 5	М14 х 1		10	7, 5	М16 х1	14	14, 5	16, 2	20	17	14	32, 5	52	8, 1	+ 0, 25	26	+- 0, 3	47	72	2, 0	2, 0	3, 5	9	2, 87	8, 17	7, 83
					12	9, 5	М20 х1, 5	16	17, 8	20, 2	24	19	17	35, 5	56	10, 1	+- 0, 3	31	+- 0, 4	50	76			4, 5	10	3, 46	9, 85	9, 44
					14	11, 5	М22 х1, 5	18	19, 8	22, 2	27	22	17	35, 5	61	11, 1		33		54	81				13	5, 05	14, 38	13, 78
					16	13, 5	М24 х 1, 5	20	21, 8	24, 2	29	22	18	38, 0	64	12, 1		35		56	84	2, 5	2, 5		15	6, 44	18, 32	17, 55
					18	15, 5	М27 х1, 5	22	24, 8	27, 2	32	24	18	39, 0	67	13, 6		37		58	87				17	8, 52	24, 28	23, 22
					20	17, 0	М30 х 1, 5	24	27, 8	30, 2	35	27	19	40, 0	71	15, 1		39		61	91				18	9, 98	28, 40	27, 20
10		7, 5	М16 х 1	16	12	9, 5	М20 х1, 5	16	17, 8	20, 2	24	19	17	35, 5	56	10, 1		31		50	77	2, 0	2, 0		10	3, 56	10, 15	9, 72
					14	11, 5	М22 х 1, 5	18	19, 8	22, 2	27	22	17	35, 5	61	11, 1		33		54	82	2, 0	2, 0		13	5, 12	14, 60	14, 00
					16	13, 5	М24 х1, 5	20	21, 8	24, 2	29	22	18	38, 0	64	12, 1		35		56	85	2, 5	2, 5		15	6, 52	18, 60	17, 80
					18	15, 5	М27 х1, 5	22	24, 8	27, 2	32	24	18	39, 0	67	13, 6		37		58	88				17	8, 22	23, 40	22, 42
					20	17, 0	М30 х 1, 5	24	27, 8	30, 2	35	27	19	40, 0	71	15, 1		39		61	92				18	10, 15	28, 90	27, 78
12		9, 5	М20 х 1, 5	20	14	11, 5	М22 х1, 5	18	19, 8	22, 2	27	22	17	35, 5	61	11, 1		33		54	86	2, 0	2, 0		13	5, 33	15, 20	14, 52
					16	13, 5	М24 х 1, 5	20	21, 8	24, 2	29	22	18	38, 0	64	12, 1		35		56	89	2, 5	2, 5		15	6, 72	19, 15	18, 35
					18	15, 5	М27 х 1, 5	22	24, 8	27, 2	32	24	18	39, 0	67	13, 6		37		58	92				17	8, 41	24, 00	22, 95
					20	17, 0	М30 х 1, 5	24	27, 8	30, 2	35	27	19	40, 0	71	15, 1		39		61	96				18	10, 31	29, 40	28, 20
					22	19, 0	М33 х 2	27	30, 0	33, 2	38	27	22	44, 0	78	16, 6		43		67	104			5, 5	21	12, 58	35, 80	-
					25	22, 0	М33 х 2	28	30, 0	33, 2	38	30	22	44, 0	79	16, 6		44		67	104				22	13, 40	28, 20
					28	25, 0	М39 х2	34	36, 0	39, 2	44	36	23	46, 0	89	19, 6		48		75	114				26	16, 90	18, 10
14		11, 5	М22 х 1, 5		16	13, 5	М24 х 1, 5	20	21, 8	24, 2	29	22	18	38, 0	64	12, 1		35		56	89			4, 5	15	6, 92	19, 70	18, 90
					18	15, 5	М27 х 1, 5	22	24, 8	27, 2	32	24	18	39, 0	67	13, 6		37		58	92				17	8, 87	25, 30	24, 20
					20	17, 0	М30 х 1, 5	24	27, 8	30, 2	35	27	19	40, 0	71	15, 1		39		61	96				18	10, 45	29, 80	28, 50
					22	19, 0	М33 х 2	27	30, 0	33, 2	38	27	22	44, 0	78	16, 6		43		67	104			5, 5	21	12, 55	35, 70
16		13, 5	М24 х 1, 5	21	18	15, 5	М27 х 1, 5	22	24, 8	27, 2	32	24	18	39, 0	67	13, 6		37		58	93			4, 5	17	8, 82	25, 10	24, 10
					20	17, 0	М30 х 1, 5	24	27, 8	30, 2	35	27	19	40, 0	71	15, 1		39		61	97			4, 5	18	11, 85	33, 80	32, 30
					22	19, 0	М33 х 2	27	30, 0	33, 2	38		22	44, 0	78	16, 6		43		67	105			5, 5	21	12, 65	36, 10	-
18		15, 5	М27 х 1, 5		20	17, 0	М30 х 1, 5	24	27, 8	30, 2	35		19	40, 0	71	15, 1		39		61	97			4, 5	18	11, 06	31, 50	30, 20
18		15, 5	М27 х 1, 5		22	19, 0	М33 х 2	27	30, 0	33, 2	38		22	44, 0	78	16, 6		43		67	105			5, 5	21	12, 85	36, 60	-
