ГОСТ 20198-74 УГОЛЬНИКИ ВВЕРТНЫЕ ПЕРЕХОДНЫЕ ПОД РЕЗИНОВОЕ УПЛОТНЕНИЕ ДЛЯ СОЕДИНЕНИЙ ТРУБОПРОВОДОВ ПО НАРУЖНОМУ КОНУСУ. КОНСТРУКЦИЯ И РАЗМЕРЫ
Администратор
21.08.2018
Reduce type union elbows screwed for rubber packer for tube connections on external cone. Construction and dimensions
Дата введения 1 июля 1975 г.
1. Ввертные переходные угольники под резиновое уплотнение должны изготовляться двух исполнений.
2. Конструкция и размеры ввертных переходных угольников исполнения 1 должны соответствовать указанным на черт. 1 и в табл. 1.
Таблица 1
Размеры в мм
|
Наружный диаметр труб D_Н |
Применяемость |
d |
D |
D_1 |
l +- 0, 3 |
D_2 |
d_1 |
D_3 h11 |
D_4 |
S |
l_1 |
l_2 |
l_3 + 1, 0 - 0, 5 |
L |
L_1 +- 0, 4 |
В |
Масса 100 шт., кг | |||||
|
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
Алюминиевый сплав |
Сталь |
Бронза | ||||||||||||||
|
6 |
3, 7 |
M12 x 1 |
10 |
13 |
M12 x 1, 5 |
5, 5 |
9, 6 |
12 |
12 |
25 |
+- 0, 3 |
8 |
+- 0, 25 |
19 |
23 |
+- 0, 3 |
38 |
6 |
1, 57 |
4, 48 |
4, 28 | |
|
М14 х 1, 5 |
7, 5 |
11, 6 |
14 |
39 |
1, 78 |
5, 07 |
4, 85 | |||||||||||||||
|
М16 х 1, 5 |
9, 5 |
13, 6 |
16 |
27 |
9 |
21 |
42 |
2, 15 |
6, 12 |
5, 87 | ||||||||||||
|
8 |
5, 5 |
М14 х 1 |
12 |
М10 |
3, 7 |
7, 6 |
- |
14 |
24 |
7 |
- |
24 |
33 |
7 |
1, 44 |
4, 11 |
3, 93 | |||||
|
М14 х 1, 5 |
7, 5 |
11, 6 |
14 |
25 |
8 |
19 |
39 |
2, 04 |
5, 81 |
5, 56 | ||||||||||||
|
М16 х 1, 5 |
9, 5 |
13, 6 |
16 |
27 |
9 |
21 |
42 |
2, 44 |
6, 96 |
6, 65 | ||||||||||||
|
М20 х 1, 5 |
11, 5 |
17, 6 |
20 |
29 |
10 |
24 |
46 |
3, 31 |
9, 42 |
9, 02 | ||||||||||||
|
М22 х 1, 5 |
13, 5 |
19, 6 |
22 |
47 |
3, 66 |
10, 45 |
9, 97 | |||||||||||||||
|
10 |
7, 5 |
М16 х 1, 5 |
14 |
14 |
М10 |
3, 7 |
7, 6 |
- |
17 |
24 |
7 |
- |
26 |
34 |
9 |
1, 54 |
4, 39 |
4, 19 | ||||
|
М12 х 1, 5 |
5, 5 |
9, 6 |
25 |
8 |
35 |
1, 87 |
5, 33 |
5, 09 | ||||||||||||||
|
М16 х 1, 5 |
9, 5 |
13, 6 |
16 |
27 |
9 |
21 |
42 |
2, 74 |
7, 82 |
7, 47 | ||||||||||||
|
М20 х 1, 5 |
11, 5 |
17, 6 |
20 |
29 |
10 |
24 |
46 |
3, 59 |
10, 23 |
9, 78 | ||||||||||||
|
М22 х 1, 5 |
13, 5 |
19, 6 |
22 |
47 |
3, 98 |
11, 33 |
10, 85 | |||||||||||||||
|
12 |
9, 5 |
М20 х 1, 5 |
16 |
17 |
М12 х 1, 5 |
5, 5 |
9, 6 |
19 |
25 |
8 |
- |
31 |
+- 0, 4 |
10 |
2, 43 |
6, 93 |
6, 62 | |||||
|
М14 х 1, 5 |
7, 5 |
11, 6 |
- |
2, 71 |
7, 73 |
7, 39 | ||||||||||||||||
|
М20 х 1, 5 |
11, 5 |
17, 6 |
20 |
29 |
10 |
24 |
46 |
4, 31 |
12, 28 |
11, 75 | ||||||||||||
|
М22 х 1, 5 |
13, 5 |
19, 6 |
22 |
47 |
4, 68 |
13, 33 |
12, 75 | |||||||||||||||
|
М24 х 1, 5 |
15, 5 |
21, 6 |
24 |
31 |
+- 0, 4 |
12 |
+- 0, 3 |
26 |
50 |
5, 35 |
15, 25 |
14, 58 | ||||||||||
|
14 |
11, 5 |
М22 х 1, 5 |
18 |
М14 х 1, 5 |
7, 5 |
11, 6 |
- |
22 |
25 |
+- 0, 3 |
8 |
+- 0, 25 |
- |
33 |
37 |
13 |
2, 93 |
8, 35 |
7, 99 | |||
|
М16 х 1, 5 |
9, 6 |
13, 6 |
27 |
9 |
39 |
3, 40 |
9, 69 |
9, 28 | ||||||||||||||
|
М22 х 1, 5 |
13, 5 |
19, 6 |
22 |
29 |
10 |
24 |
47 |
4, 97 |
14, 15 |
13, 55 | ||||||||||||
|
М24 х 1, 5 |
15, 5 |
21, 6 |
24 |
31 |
+- 0, 4 |
12 |
+- 0, 3 |
26 |
50 |
5, 79 |
16, 50 |
15, 75 | ||||||||||
|
16 |
13, 5 |
М24 х 1, 5 |
20 |
18 |
М14 х 1, 5 |
7, 5 |
11, 6 |
- |
22 |
25 |
+- 0, 3 |
8 |
+- 0, 25 |
- |
35 |
+- 0, 4 |
38 |
15 |
3, 26 |
9, 29 |
8, 88 | |
|
М16 х 1, 5 |
9, 5 |
13, 6 |
27 |
9 |
40 |
3, 73 |
10, 60 |
10, 15 | ||||||||||||||
|
М20 х 1, 5 |
11, 5 |
17, 6 |
29 |
10 |
42 |
4, 95 |
14, 10 |
13, 50 | ||||||||||||||
|
М24 х 1, 5 |
15, 5 |
21, 6 |
24 |
31 |
+- 0, 4 |
12 |
+- 0, 3 |
26 |
50 |
6, 26 |
17, 84 |
17, 05 | ||||||||||
|
18 |
15, 5 |
M27 x 1, 5 |
22 |
М16 х 1, 5 |
9, 5 |
13, 6 |
- |
24 |
27 |
+- 0, 3 |
9 |
+- 0, 25 |
- |
37 |
41 |
17 |
4, 17 |
11, 86 |
11, 35 | |||
|
М20 х 1, 5 |
11, 5 |
17, 6 |
29 |
10 |
43 |
5, 39 |
15, 33 |
14, 65 | ||||||||||||||
|
М22 х 1, 5 |
13, 5 |
19, 6 |
5, 64 |
16, 05 |
15, 35 | |||||||||||||||||
|
М27 х 1, 5 |
17, 0 |
24, 6 |
27 |
31 |
+- 0, 4 |
12 |
+- 0, 3 |
26 |
52 |
7, 83 |
22, 30 |
21, 65 | ||||||||||
|
М30 х 1, 5 |
19, 0 |
27, 6 |
30 |
33 |
13 |
28 |
55 |
9, 16 |
26, 10 |
25, 00 | ||||||||||||
|
22, 0 |
8, 69 |
24, 70 |
23, 70 | |||||||||||||||||||
|
22 |
19, 0 |
М33 х 2 |
27 |
22 |
М22 х 1, 5 |
13, 5 |
19, 6 |
- |
27 |
29 |
+- 0, 3 |
10 |
+- 0, 25 |
- |
43 |
46 |
21 |
6, 76 |
19, 26 |
- | ||
|
М24 х 1, 5 |
15, 5 |
21, 6 |
31 |
+- 0, 4 |
12 |
+- 0, 3 |
48 |
7, 75 |
22, 05 | |||||||||||||
|
М27 х 1, 5 |
17, 0 |
24, 6 |
53 |
9, 06 |
25, 82 | |||||||||||||||||
|
М30 х 1, 5 |
22, 0 |
27, 6 |
30 |
33 |
13 |
28 |
56 |
9, 60 |
27, 40 | |||||||||||||
|
М33 х 1, 5 |
25, 0 |
30, 6 |
33 |
34 |
14 |
29 |
59 |
11, 10 |
31, 70 | |||||||||||||
|
28 |
25, 0 |
М39 х 2 |
34 |
23 |
М30 х 1, 5 |
19, 0 |
27, 6 |
- |
36 |
33 |
13 |
- |
48 |
52 |
26 |
12, 08 |
34, 50 | |||||
|
22, 0 |
11, 00 |
31, 40 | ||||||||||||||||||||
|
М36 х 1, 5 |
27, 0 |
33, 6 |
36 |
35 |
15 |
30 |
61 |
14, 90 |
42, 40 | |||||||||||||
|
М39 х 1, 5 |
28, 0 |
36, 6 |
39 |
36 |
16 |
64 |
17, 20 |
49, 00 | ||||||||||||||
|
30, 0 |
15, 70 |
44, 70 | ||||||||||||||||||||
|
М42 х 1, 5 |
32, 0 |
39, 6 |
42 |
65 |
17, 90 |
51, 00 | ||||||||||||||||
|
36 |
32, 0 |
М48 х 2 |
40 |
25 |
М33 х 1, 5 |
25, 0 |
30, 6 |
- |
41 |
34 |
14 |
- |
54 |
58 |
30 |
17, 25 |
49, 20 | |||||

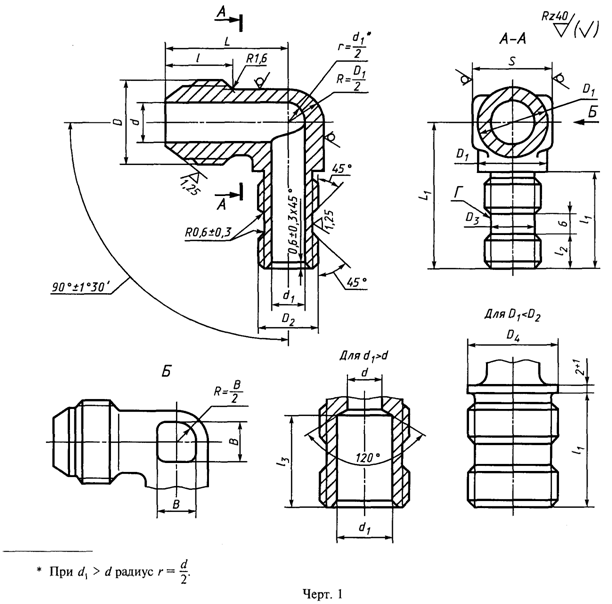

Черт. 1
Пример условного обозначения ввертного переходного угольника под резиновое уплотнение исполнения 1 к трубопроводу D_Н = 16 мм и с диаметром d_1 = 9, 5 мм из алюминиевого сплава:
Угольник ввертной 1-16-9, 5-31А ГОСТ 20198-74
То же, из стали марки 45:
Угольник ввертной 1-16-9, 5-22А ГОСТ 20198-74
То же, из стали марки 12Х18Н9Т:
Угольник ввертной 1-16-9, 5-13А ГОСТ 20198-74
То же, из стали марки 13Х11Н2В2МФ:
Угольник ввертной 1-16-9, 5-11А ГОСТ 20198-74
То же, из бронзы:
Угольник ввертной 1-16-9, 5-41А ГОСТ 20198-74
То же, для изделий общего применения:
Угольник ввертной 1-16-9, 5-31 ГОСТ 20198-74
Угольник ввертной 1-16-9, 5-22 ГОСТ 20198-74
Угольник ввертной 1-16-9, 5-13 ГОСТ 20198-74
Угольник ввертной 1-16-9, 5-11 ГОСТ 20198-74
Угольник ввертной 1-16-9, 5-41 ГОСТ 20198-74
Таблица 2
Размеры в мм
|
Наружный диаметр труб D_Н |
Применяемость |
d |
D |
D_1 |
l +- 0, 3 |
d_1 |
D_2 |
D_3 h11 |
D_4 |
S |
l_1 |
l_2 |
l_3 + 1, 0 - 0, 5 |
l_4 |
L |
L_1 |
В |
В_1 |
Масса 100 шт., кг | ||||||
|
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
Алюминиевый сплав |
Сталь |
Бронза | |||||||||||||||
|
6 |
3, 7 |
M12 x 1 |
10 |
13 |
5, 5 |
M12 x 1, 5 |
9, 6 |
12 |
12 |
25 |
+- 0, 3 |
8 |
+ 0, 25 |
19 |
2 |
21 |
+- 0, 3 |
36 |
+- 0, 4 |
6 |
6 |
0, 97 |
2, 68 |
2, 56 | |
|
7, 5 |
M14 x 1, 5 |
11, 6 |
14 |
37 |
1, 25 |
3, 56 |
3, 41 | ||||||||||||||||||
|
9, 5 |
М16 х 1, 5 |
13, 6 |
16 |
27 |
9 |
21 |
40 |
1, 60 |
4, 56 |
4, 37 | |||||||||||||||
|
8 |
5, 5 |
М14 х 1 |
12 |
3, 7 |
М10 х 1, 5 |
7, 6 |
- |
14 |
24 |
7 |
- |
30 |
+- 0, 3 |
7 |
1, 12 |
3, 19 |
3, 06 | ||||||||
|
7, 5 |
М14 х 1, 5 |
11, 6 |
14 |
25 |
8 |
19 |
36 |
+- 0, 4 |
1, 42 |
4, 04 |
3, 88 | ||||||||||||||
|
9, 5 |
М16 х 1, 5 |
13, 6 |
16 |
27 |
9 |
21 |
39 |
1, 72 |
4, 90 |
4, 69 | |||||||||||||||
|
11, 5 |
М20 х 1, 5 |
17, 6 |
20 |
29 |
10 |
24 |
43 |
2, 51 |
7, 15 |
6, 85 | |||||||||||||||
|
13, 5 |
М22 х 1, 5 |
19, 6 |
22 |
44 |
2, 83 |
8, 06 |
7, 23 | ||||||||||||||||||
|
10 |
7, 5 |
М16 х 1 |
14 |
14 |
3, 7 |
М10 |
7, 6 |
- |
17 |
24 |
7 |
3 |
22 |
31 |
9 |
7 |
1, 21 |
3, 45 |
3, 30 | ||||||
|
5, 5 |
М12 х 1, 5 |
9, 6 |
25 |
8 |
32 |
1, 35 |
3, 82 |
3, 69 | |||||||||||||||||
|
9, 5 |
М16 х 1, 5 |
13, 6 |
16 |
27 |
9 |
21 |
39 |
1, 92 |
5, 47 |
5, 23 | |||||||||||||||
|
11, 5 |
М20 х 1, 5 |
17, 6 |
20 |
29 |
10 |
24 |
43 |
2, 66 |
7, 58 |
7, 27 | |||||||||||||||
|
13, 5 |
М22 х 1, 5 |
19, 6 |
22 |
44 |
2, 99 |
8, 52 |
8, 17 | ||||||||||||||||||
|
12 |
9, 5 |
М20 х 1, 5 |
16 |
17 |
5, 5 |
М12 х 1, 5 |
9, 6 |
- |
19 |
25 |
8 |
- |
4 |
26 |
32 |
10 |
9 |
1, 90 |
5, 42 |
5, 18 | |||||
|
7, 5 |
М14 х 1, 5 |
11, 6 |
2, 00 |
5, 70 |
5, 46 | ||||||||||||||||||||
|
11, 5 |
М20 х 1, 5 |
17, 6 |
20 |
29 |
10 |
24 |
42 |
3, 15 |
8, 97 |
8, 60 | |||||||||||||||
|
13, 5 |
М22 х 1, 5 |
19, 6 |
22 |
43 |
3, 48 |
9, 92 |
9, 50 | ||||||||||||||||||
|
15, 5 |
М24 х 1, 5 |
21, 6 |
24 |
31 |
+- 0, 4 |
12 |
+- 0, 3 |
26 |
28 |
46 |
3, 93 |
11, 20 |
10, 72 | ||||||||||||
|
14 |
11, 5 |
М22 х 1, 5 |
18 |
7, 5 |
М14 х 1, 5 |
11, 6 |
- |
22 |
25 |
+- 0, 3 |
8 |
+- 0, 25 |
- |
32 |
13 |
2, 31 |
6, 58 |
6, 30 | |||||||
|
9, 5 |
М16 х 1, 5 |
13, 6 |
27 |
9 |
34 |
2, 52 |
7, 18 |
6, 88 | |||||||||||||||||
|
13, 5 |
М22 х 1, 5 |
19, 6 |
22 |
29 |
10 |
24 |
42 |
3, 59 |
10, 22 |
9, 80 | |||||||||||||||
|
15, 5 |
М24 х 1, 5 |
21, 6 |
24 |
31 |
+- 0, 4 |
12 |
+- 0, 3 |
26 |
45 |
4, 08 |
11, 63 |
11, 15 | |||||||||||||
|
16 |
13, 5 |
M24 x 1, 5 |
20 |
18 |
7, 5 |
М14 х 1, 5 |
11, 6 |
- |
22 |
25 |
+- 0, 3 |
8 |
+- 0, 25 |
- |
5 |
30 |
+- 0, 3 |
33 |
+- 0, 4 |
15 |
10 |
2, 71 |
7, 73 |
7, 39 | |
|
9, 5 |
М16 х 1, 5 |
13, 6 |
27 |
9 |
35 |
2, 97 |
8, 47 |
8, 11 | |||||||||||||||||
|
11, 5 |
М20 х 1, 5 |
17, 6 |
29 |
10 |
37 |
3, 67 |
10, 45 |
10, 00 | |||||||||||||||||
|
15, 5 |
М24 х 1, 5 |
21, 6 |
24 |
31 |
+- 0, 4 |
12 |
+- 0, 3 |
26 |
45 |
4, 36 |
12, 70 |
11, 90 | |||||||||||||
|
18 |
15, 5 |
M27 x 1, 5 |
22 |
9, 5 |
М16 х 1, 5 |
13, 6 |
- |
24 |
27 |
+- 0, 3 |
9 |
+- 0, 25 |
- |
31 |
+- 0, 4 |
35 |
17 |
3, 70 |
9, 69 |
9, 28 | |||||
|
11, 5 |
М20 х 1, 5 |
17, 6 |
29 |
10 |
37 |
4, 09 |
11, 65 |
11, 15 | |||||||||||||||||
|
13, 5 |
М22 х 1, 5 |
19, 6 |
4, 50 |
12, 82 |
12, 30 | ||||||||||||||||||||
|
17, 0 |
М27 х 1, 5 |
24, 6 |
27 |
31 |
+- 0, 4 |
12 |
+- 0, 3 |
26 |
46 |
5, 45 |
15, 50 |
14, 86 | |||||||||||||
|
19, 0 |
М30 х 1, 5 |
27, 6 |
30 |
33 |
13 |
28 |
49 |
6, 47 |
18, 43 |
17, 65 | |||||||||||||||
|
22, 0 |
6, 08 |
17, 31 |
16, 60 | ||||||||||||||||||||||
|
22 |
19, 0 |
М33 х 2 |
27 |
22 |
13, 5 |
М22 х 1, 5 |
19, 6 |
- |
27 |
29 |
+- 0, 3 |
10 |
+- 0, 25 |
- |
6 |
36 |
39 |
21 |
12 |
5, 06 |
14, 44 |
- | |||
|
15, 5 |
М24 х 1, 5 |
21, 6 |
31 |
+- 0, 4 |
12 |
+- 0, 3 |
41 |
5, 38 |
15, 32 | ||||||||||||||||
|
17, 0 |
М27 х 1, 5 |
24, 6 |
46 |
6, 17 |
17, 55 | ||||||||||||||||||||
|
22, 0 |
М30 х 1, 5 |
27, 6 |
30 |
33 |
13 |
28 |
50 |
6, 49 |
18, 45 | ||||||||||||||||
|
25, 0 |
М33 х 1, 5 |
30, 6 |
33 |
34 |
14 |
29 |
52 |
7, 41 |
21, 10 | ||||||||||||||||
|
28 |
25, 0 |
М39 х 2 |
34 |
23 |
19, 0 |
М30 х 1, 5 |
27, 6 |
- |
36 |
33 |
13 |
- |
8 |
41 |
44 |
14 |
9, 01 |
25, 70 | |||||||
|
22, 0 |
8, 42 |
24, 00 | |||||||||||||||||||||||
|
27, 0 |
М36 х 1, 5 |
33, 6 |
36 |
35 |
15 |
30 |
53 |
9, 86 |
28, 10 | ||||||||||||||||
|
28, 0 |
М39 х 1, 5 |
36, 6 |
39 |
36 |
16 |
56 |
10, 19 |
29, 00 | |||||||||||||||||
|
30, 0 |
8, 93 |
25, 40 | |||||||||||||||||||||||
|
32, 0 |
М42 х 1, 5 |
39, 6 |
42 |
57 |
11, 93 |
34, 20 | |||||||||||||||||||
|
36 |
32, 0 |
М48 х 2 |
40 |
25 |
25, 0 |
М33 х 1, 5 |
30, 6 |
- |
41 |
34 |
14 |
- |
10 |
47 |
30 |
19 |
15, 88 |
45, 20 | |||||||

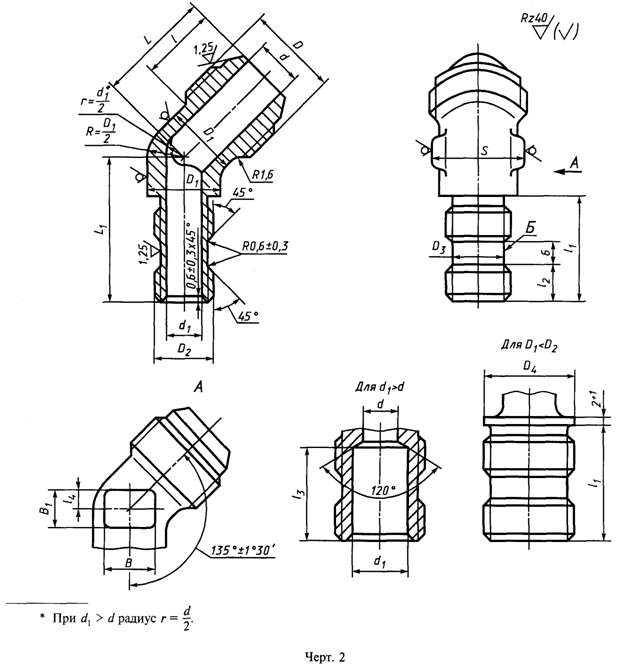

3. Конструкция и размеры ввертных переходных угольников под резиновое уплотнение исполнения 2 должны соответствовать указанным на черт. 2 и в табл. 2.
Пример условного обозначения ввертного переходного угольника под резиновое уплотнение исполнения 2 к трубопроводу D_Н = 16 мм и с диаметром d_1 = 9, 5 мм из алюминиевого сплава:
Угольник ввертной 2-16-9, 5-31А ГОСТ 20198-74
То же, из стали марки 45:
Угольник ввертной 2-16-9, 5-22А ГОСТ 20198-74
То же, из стали марки 12X18Н9Т:
Угольник ввертной 2-16-9, 5-13А ГОСТ 20198-74
То же, из стали марки 13X11Н2В2МФ:
Угольник ввертной 2-16-9, 5-11А ГОСТ 20198-74
То же, из бронзы:
Угольник ввертной 2-16-9, 5-41А ГОСТ 20198-74
То же, для изделий общего применения:
Угольник ввертной 2-16-9, 5-31 ГОСТ 20198-74
Угольник ввертной 2-16-9, 5-22 ГОСТ 20198-74
Угольник ввертной 2-16-9, 5-13 ГОСТ 20198-74
Угольник ввертной 2-16-9, 5-11 ГОСТ 20198-74
Угольник ввертной 2-16-9, 5-41 ГОСТ 20198-74
2, 3. (Измененная редакция, Изм. N 1).
4. Резьбовая часть угольников на длине l - по ГОСТ 13955-74.
5. Допуск радиального биения поверхностей Б и Г относительно оси резьбы D_2 - 0, 08 мм.
(Измененная редакция, Изм. N 2).
6. Маркировать и клеймить - по ГОСТ 13977-74.
7. Технические условия - по ГОСТ 13977-74.
Последние добавленные документы
