Введен в действие постановлением Государственного комитета стандартов Совета Министров СССР от 10 сентября 1974 г. N 2124

Межгосударственный стандарт ГОСТ 20199-74

"ТРОЙНИКИ ВВЕРТНЫЕ ПОД РЕЗИНОВОЕ УПЛОТНЕНИЕ ДЛЯ СОЕДИНЕНИЙ ТРУБОПРОВОДОВ ПО НАРУЖНОМУ КОНУСУ. КОНСТРУКЦИЯ И РАЗМЕРЫ"

Union tees screwed for rubber packer for tube connections on external cone. Construction and dimensions

Дата введения 1 июля 1975 г.

1. Тройники ввертные под резиновое уплотнение должны изготовляться двух исполнений.

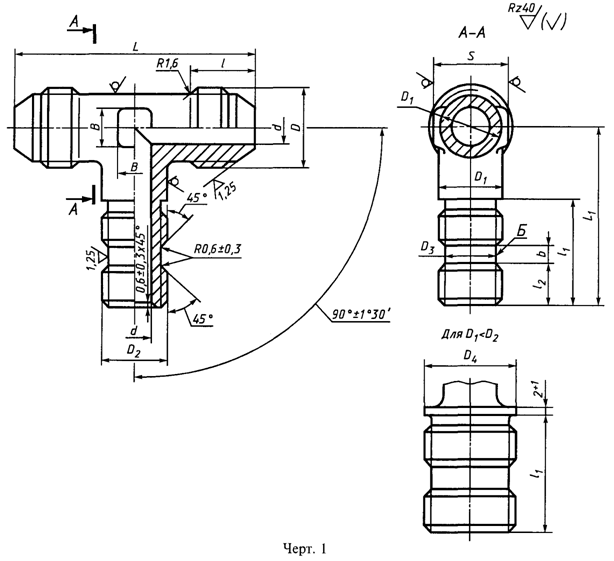

2. Конструкция и размеры ввертных тройников исполнения 1 должны соответствовать указанным на черт. 1 и в табл. 1.

Таблица 1

Размеры в мм

Наружный диаметр труб D_Н	Применяемость	d	D	D_1	D_2	D_3 h11	D_4	S	l +- 0, 3	l_1		l_2		L	L_1		b	В	Масса 100 шт., кг
										Номин.	Пред. откл.	Номин.	Пред. откл.		Номин.	Пред. откл.			Алюминиевый сплав	Сталь	Бронза
3		1, 7	M8 x 1	6	М6	4, 3	-	7	11	19	+- 0, 3	6	+- 0, 25	38	30	+- 0, 3	5	6	-	-	1, 25
															36	+- 0, 4					1, 36
															44						1, 58
4		2, 7	M10 x 1	8	М8	6, 0		10	12	21		7		42	32				-	2, 25	2, 15
															38					2, 45	2, 34
															46					2, 71	2, 59
6		3, 7	M12 x 1	10	М10	7, 6		12	13	24				46	37		6		1, 29	3, 68	3, 51
															45				1, 41	4, 02	3, 85
															53				1, 59	4, 53	4, 33
8		5, 5	М14 х 1	12	М12 х 1, 5	9, 6		14		25		8		48	40			7	2, 02	5, 76	5, 50
															48				2, 22	6, 33	6, 05
															56				2, 43	6, 93	6, 62
10		7, 5	М16 х 1	14	М14 х 1, 5	11, 6		17	14					52	44			9	2, 59	7, 39	7, 06
															54				2, 91	8, 31	7, 93
															64				3, 22	9, 20	8, 77
12		9, 5	М20 х 1, 5	16	М16 х 1, 5	13, 6		19	17	27		9		62	47			10	3, 97	11, 31	10, 82
															57				4, 31	12, 30	11, 75
															67				4, 74	13, 50	12, 92
14		11, 5	М22 х 1, 5	18	М20 х 1, 5	17, 6	20	22		29		10		66	51			13	5, 37	15, 32	14, 65
															61				5, 77	16, 45	15, 75
															71				6, 23	17, 80	17, 00
16		13, 5	M24 x 1, 5	20	М22 х 1, 5	19, 6	22	22	18	29	+- 0, 3	10	+- 0, 25	70	53	+- 0, 4	6	15	6, 34	18, 05	17, 30
															64				6, 57	18, 75	17, 90
															76				7, 47	21, 30	20, 40
		15, 5	M27 x 1, 5	22	М24 х 1, 5	21, 6	24	24		31	+- 0, 4	12	+- 0, 3	74	58			17	7, 97	22, 70	21, 70
															70				8, 65	25, 70	23, 60
															82	+- 0, 5			9, 21	26, 30	25, 10
20		17, 0	M30 x 1, 5	24	М27 х 1, 5	24, 6	27	27	19					78	61	+- 0, 4		18	9, 08	25, 90	24, 80
															73				10, 85	31, 30	29, 60
															85	+- 0, 5			11, 04	31, 50	30, 05
22		19, 0	М33 х 2	27	М30 х 1, 5	27, 6	30		22	33		13		86	66	+- 0, 4		21	10, 60	30, 15	-
															79				12, 35	35, 30
															91	+- 0, 5			12, 40	35, 40
25		22, 0	М33 х 2	28	М30 х 1, 5	27, 6		30						88	66	+- 0, 4		22	12, 03	34, 60
															79				13, 54	38, 70
															91	+- 0, 5			13, 73	39, 10
28		25, 0	М39 х 2	34	М33 х 1, 5	30, 6	-	36	23	34		14		98	70	+- 0, 4		28	15, 20	43, 30
															83	+- 0, 5			16, 20	46, 20
															96				17, 01	48, 40
30		27, 0			М36 х 1, 5	33, 6	36			35		15			70	+- 0, 4			17, 30	49, 30
															83	+- 0, 5			18, 85	53, 70
															96				20, 35	57, 80
32		28, 0	М42 х 2	38	М39 х 1, 5	36, 6	39	41	23	36	+- 0, 4	16	+- 0, 3	104	76	+- 0, 4	6	30	24, 70	70, 30	-
															90	+- 0, 5			25, 10	71, 50
															104				28, 60	84, 30
34		30, 0	М45 х 2						24						76	+- 0, 4			23, 90	68, 10
															90	+- 0, 5			25, 29	72, 10
															104				27, 64	78, 80
36		32, 0	М48 х 2	40	М42 х 1, 5	39, 6	42		25					108	76	+- 0, 4			25, 63	73, 20
															90	+- 0, 5			27, 74	79, 00
															104				29, 50	84, 10
38		34, 0		43	М45 х 1, 5	42, 6	45	46						110	76	+- 0, 4			29, 91	85, 20
															90	+- 0, 5			32, 11	91, 40
															104				34, 31	97, 80

Пример условного обозначения ввертного тройника под резиновое уплотнение исполнения 1 к трубопроводу D_H = 12 мм и с длиной L_1 = 47 мм из алюминиевого сплава:

Тройник ввертной 1-12-47-31А ГОСТ 20199-74

То же, из стали марки 45:

Тройник ввертной 1-12-47-22А ГОСТ 20199-74

То же, из стали марки 12X18Н9Т:

Тройник ввертной 1-12-47-13А ГОСТ 20199-74

То же, из стали марки 13Х11Н2В2МФ:

Тройник ввертной 1-12-47-11А ГОСТ 20199-74

То же, из бронзы:

Тройник ввертной 1-12-47-41А ГОСТ 20199-74

То же, для изделий общего применения:

Тройник ввертной 1-12-47-31 ГОСТ 20199-74

Тройник ввертной 1-12-47-22 ГОСТ 20199-74

Тройник ввертной 1-12-47-13 ГОСТ 20199-74

Тройник ввертной 1-12-47-11 ГОСТ 20199-74

Тройник ввертной 1-12-47-41 ГОСТ 20199-74

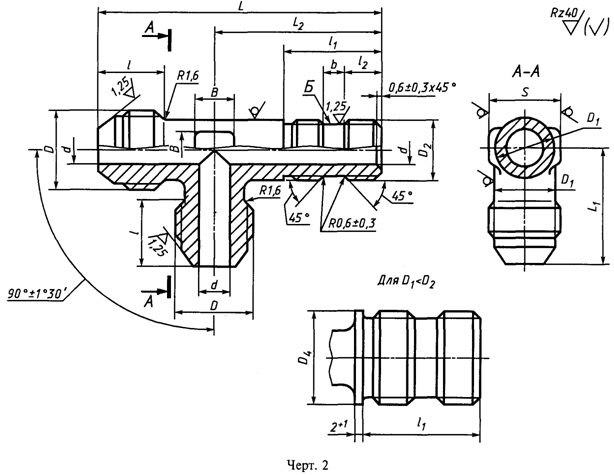

3. Конструкция и размеры ввертных тройников исполнения 2 должны соответствовать указанным на черт. 2 и в табл. 2.

Таблица 2

Размеры в мм

Наружный диаметр труб D_Н	Применяемость	d	D	D_1	D_2	D_3 h11	D_4	S	l +- 0, 3	l_1		l_2		L	L_1		L_2		b	В	Масса 100 шт., кг
										Номин.	Пред. откл.	Номин.	Пред. откл.		Номин.	Пред. откл.	Номин.	Пред. откл.			Алюминиевый сплав	Сталь	Бронза
3		1, 7	M8 x 1	6	М6	4, 3	-	7	11	19	+- 0, 3	6	+- 0, 25	49	19	+- 0, 3	30	+- 0, 3	5	5	-	-	1, 25
														55			36	+- 0, 4					1, 36
														63			44						1, 58
4		2, 7	M10 x 1	8	М8	6, 0		10	12	21		7		53	21		32			6	-	2, 25	2, 15
														59			38					2, 45	2, 34
														67			46					2, 71	2, 59
6		3, 7	M12 x 1	10	М10	7, 6		12	13	24				60	23		37		6		1, 29	3, 68	3, 51
														68			45				1, 41	4, 02	3, 85
														76			53				1, 59	4, 53	4, 33
8		5, 5	М14 х 1	12	М12 х 1, 5	9, 6		14		25		8		64	24		40			7	2, 02	5, 76	5, 50
														72			48				2, 22	6, 33	6, 05
														80			56				2, 43	6, 93	6, 62
10		7, 5	М16 х 1	14	М14 х 1, 5	11, 6		27	14					70	26		44			9	2, 59	7, 39	7, 06
														80			54				2, 91	8, 31	7, 93
														90			64				3, 22	9, 20	8, 77
12		9, 5	М20 х 1, 5	16	М16 х 1, 5	13, 6		19	17	27		9		78	31	+-0, 4	47			10	3, 97	11, 31	10, 82
														88			57				4, 31	12, 30	11, 75
														98			67				4, 74	13, 50	12, 92
14		11, 5	М22 х 1, 5	18	М20 х 1, 5	17, 6	20	22		29		10		84	33		51			13	5, 37	15, 32	14, 65
														94			61				5, 77	16, 45	15, 75
														104			71				6, 23	17, 80	17, 00
16		13, 5	M24 x 1, 5	20	М22 х 1, 5	19, 6	22	22	18	29	+- 0, 3	10	+- 0, 25	88	35	+- 0, 4	53	+- 0, 4	6	15	6, 34	18, 05	17, 30
														99			64				6, 57	18, 75	17, 90
														111			76				7, 47	21, 30	20, 40
18		15, 5	М27 х 1, 5	22	М24 х 1, 5	21, 6	24	24		31	+- 0, 4	12	+- 0, 3	95	37		58			17	7, 97	22, 70	21, 70
														107			70				8, 65	25, 70	23, 60
														119			82	+- 0, 5			9, 21	26, 30	25, 10
20		17, 0	М30 х 1, 5	24	М27 х 1, 5	24, 6	27	27	19					100	39		61	+- 0, 4		18	9, 08	25, 90	24, 80
														112			73				10, 85	31, 30	29, 60
														124			85	+- 0, 5			11, 04	31, 50	30, 05
22		19, 0	М33 х 2	27	М30 х 1, 5	27, 6	30		22	33		13		109	43		66	+- 0, 4		21	10, 60	30, 15	-
														122			79				12, 35	35, 30
														134			91	+- 0, 5			12, 40	35, 40
25		22, 0		28				30						110	44		66	+- 0, 4		22	12, 03	34, 60
														123			79				13, 54	38, 70
														135			91	+- 0, 5			13, 73	39, 10
28		25, 0	М39 х 2	34	М33 х 1, 5	30, 6	-	36	23	34		14		118	49		70	+- 0, 4		28	15, 20	43, 30
														131			83	+- 0, 5			16, 20	46, 20
														144			96				17, 01	48, 40
30		27, 0			М36 х 1, 5	33, 6	36			35		15		119			70	+- 0, 4			17, 30	49, 30
														132			83	+- 0, 5			18, 85	53, 70
														145			96				20, 35	57, 80
32		28, 0	М42 х 2	38	M39 x 1, 5	36, 6	39	41	23	36	+- 0, 4	16	+- 0, 3	128	52	+- 0, 4	76	+- 0, 4	6	30	24, 70	70, 30	-
														142			90	+- 0, 5			25, 10	71, 50
														156			104				28, 60	84, 30
34		30, 0	М45 х 2						24					128			76	+- 0, 4			23, 90	68, 10
														142			90	+- 0, 5			25, 29	72, 10
														156			104				27, 64	78, 80
36		32, 0	М48 х 2	40	М42 х 1, 5	39, 6	42		25					130	54		76	+- 0, 4			25, 63	73, 20
														144			90	+- 0, 5			27, 74	79, 00
														158			104				29, 50	84, 10
38		34, 0		43	М45 х 1, 5	42, 6	45	46						131	55		76	+- 0, 4			29, 91	85, 20
														145			90	+- 0, 5			32, 11	91, 40
														159			104				34, 31	97, 80

Пример условного обозначения ввертного тройника под резиновое уплотнение исполнения 2 к трубопроводу D_Н =12 мм и с длиной L = 78 мм из алюминиевого сплава:

Тройник ввертной 2-12-78-31А ГОСТ 20199-74

То же, из стали марки 45:

Тройник ввертной 2-12-78-22А ГОСТ 20199-74

То же, из стали марки 12Х18Н9Т:

Тройник ввертной 2-12-78-13А ГОСТ 20199-74

То же, из стали марки 13Х11Н2В2МФ:

Тройник ввертной 2-12-78-11А ГОСТ 20199-74

То же, из бронзы:

Тройник ввертной 2-12-78-41А ГОСТ 20199-74

То же, для изделий общего применения:

Тройник ввертной 2-12-78-31 ГОСТ 20199-74

Тройник ввертной 2-12-78-22 ГОСТ 20199-74
