Утв. Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 24 августа 1990 г. N 2455

Государственный стандарт Союза ССР ГОСТ 13620-90

"ПРОФИЛИ ПРЕССОВАННЫЕ ПРЯМОУГОЛЬНЫЕ РАВНОПОЛОЧНОГО ЗЕТОВОГО СЕЧЕНИЯ ИЗ АЛЮМИНИЕВЫХ И МАГНИЕВЫХ СПЛАВОВ. СОРТАМЕНТ"

Extruded rectangular normal zee-section shapes of aluminium and magnesium alloys. Dimensions

Дата введения 1 января 1992 г.

Взамен ГОСТ 13620-81

Настоящий стандарт устанавливает сортамент прессованных прямоугольных профилей равнополочного зетового сечения из алюминия, алюминиевых и магниевых сплавов, изготовляемых методом горячего прессования.

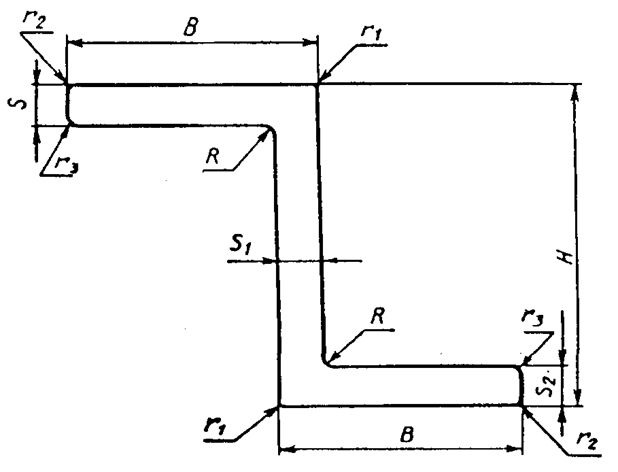

1. Номера профилей и их размеры должны соответствовать приведенным на чертеже и в табл. 1.

Таблица 1

Номер профиля	Н	В	S	S_1	S_2	R	r_1	площадь сечения, см2	Диаметр описанной окружности, мм	Теоретическая масса 1 м профиля, кг
Номер профиля	мм							площадь сечения, см2	Диаметр описанной окружности, мм	Алюминиевый сплав	Магниевый сплав
450001	6, 6	12, 0	3, 0	7, 0	3, 0	1, 0	1, 0	0, 762	18	0, 217	0, 137
450086	9, 0	14, 0	4, 5	4, 0	4, 5	-	-	1, 260	26	0, 359	0, 227
450002	12, 7	15, 9	1, 6	1, 6	1, 6	3, 0	-	0, 688	33	0, 196	0, 124
450087	13, 5	24, 0	2, 5	2, 0	2, 5	0, 5	-	1, 371	48	0, 391	0, 247
450003	14, 0	20, 0	1, 5	1, 5	1, 5	2, 0	-	0, 782	41	0, 223	0, 141
450005	15, 0	13, 0	1, 2	1, 2	1, 2	2, 0	-	0, 480	29	0, 137	0, 086
450006	20, 0	15, 0	1, 2	1, 2	1, 2	2, 0	-	0, 588	35	0, 168	0, 106
450007	20, 0	15, 0	1, 5	1, 5	1, 5	2, 0	-	0, 722	35	0, 206	0, 130
450008	20, 0	18, 0	1, 5	1, 5	1, 5	2, 0	-	0, 812	40	0, 231	0, 146
450009	20, 5	18, 5	2, 0	2, 0	2, 0	1, 7	-	1, 080	41	0, 308	0, 195
450088	22, 5	23, 5	2, 0	3, 0	2, 0	2, 0	2, 0	1, 495	49	0, 426	0, 269
450010	24, 0	18, 0	2, 0	1, 5	2, 0	2, 0	-	1, 037	42	0, 296	0, 187
450011	24, 5	18, 0	1, 5	1, 5	2, 0	2, 0	-	0, 962	42	0, 274	0, 173
450012	25, 0	18, 0	1, 5	1, 5	1, 5	2, 0	-	0, 887	43	0, 253	0, 160
450013	25, 0	18, 0	2, 0	1, 5	2, 0	2, 0	-	1, 052	43	0, 300	0, 189
450014	25, 0	18, 0	2, 5	2, 0	2, 5	2, 5	-	1, 327	42	0, 378	0, 239
450015	25, 0	18, 0	2, 0	1, 5	3, 0	2, 0	-	1, 217	43	0, 347	0, 219
450016	25, 0	20, 0	3, 0	2, 0	3, 0	3, 0	0, 5	1, 618	46	0, 461	0, 291
450017	25, 0	23, 0	3, 5	3, 5	3, 5	2, 5	0, 5	2, 266	49	0, 646	0, 408
450018	25, 0	25, 0	3, 0	3, 0	3, 0	3, 0	-	2, 109	53	0, 601	0, 380
450019	25, 0	30, 0	5, 0	5, 0	11, 0	3, 0	0, 5	5, 288	60	1, 507	0, 952
450089	30, 0	18, 0	1, 5	1, 5	1, 5	3, 0	-	0, 983	46	0, 280	0, 177
450090	30, 0	20, 0	2, 0	1, 5	2, 0	2, 0	-	1, 207	49	0, 344	0, 217
450020	30, 0	20, 0	2, 5	2, 0	2, 5	2, 5	-	1, 527	49	0, 435	0, 275
450021	30, 0	25, 0	2, 5	2, 0	2, 5	2, 5	-	1, 777	57	0, 506	0, 320
450022	30, 0	25, 0	2, 5	2, 0	9, 0	3, 0	-	3, 284	57	0, 936	0, 591
450023	31, 0	25, 0	2, 5	2, 5	2, 5	1, 0	0, 5	1, 903	57	0, 542	0, 343
450026	34, 0	25, 0	3, 5	3, 5	3, 5	4, 0	0, 5	2, 763	58	0, 787	0, 497
450027	35, 0	8, 0	2, 0	2, 0	2, 0	0, 5	0, 5	0, 940	38	0, 268	0, 169
450028	35, 0	20, 0	3, 0	3, 0	3, 0	4, 0	0, 5	2, 138	51	0, 609	0, 385
450091	35, 0	21, 0	2, 5	2, 0	3, 0	2, 5	-	1, 771	53	0, 505	0, 319
450030	35, 0	25, 0	6, 0	3, 0	4, 0	4, 0	0, 5	3, 318	59	0, 946	0, 597
450093	35, 0	30, 0	8, 0	5, 0	9, 0	3, 0	-	6, 039	65	1, 721	1, 087
450031	36, 0	26, 0	2, 5	3, 0	2, 5	1, 0	-	2, 234	61	0, 637	0, 402
450032	36, 0	31, 5	3, 2	3, 2	3, 2	3, 0	-	3, 002	70	0, 856	0, 540
450033	37, 0	20, 0	3, 0	3, 0	3, 0	4, 0	0, 5	2, 198	52	0, 626	0, 396
450034	38, 0	25, 0	3, 0	3, 0	3, 0	6, 0	-	2, 615	60	0, 745	0, 471
450035	40, 0	20, 0	3, 0	2, 0	3, 0	3, 0	-	1, 919	55	0, 547	0, 345
450037	40, 0	20, 0	2, 0	1, 5	2, 0	2, 0	-	1, 357	56	0, 387	0, 244
450095	40, 0	20, 0	2, 0	2, 0	3, 0	3, 0	-	1, 739	55	0, 496	0, 313
450038	40, 0	25, 0	2, 0	1, 5	2, 0	2, 0	-	1, 557	63	0, 444	0, 280
450039	40, 0	25, 0	3, 0	2, 0	2, 0	4, 0	0, 5	2, 018	62	0, 575	0, 363
450040	40, 0	25, 0	3, 0	2, 0	3, 0	3, 0	0, 5	2, 218	62	0, 632	0, 399
450041	40, 0	25, 0	3, 0	3, 0	3, 0	2, 0	4, 0	2, 468	62	0, 704	0, 444
450043	40, 0	25, 0	4, 0	3, 0	4, 0	4, 0	0, 5	3, 028	62	0, 863	0, 545
450044	40, 0	25, 0	4, 0	3, 0	2, 0	4, 0	0, 5	2, 588	62	0, 737	0, 466
450048	44, 0	25, 0	4, 0	4, 0	4, 0	5, 0	-	3, 547	64	1, 011	0, 639
450049	50, 0	19, 0	2, 5	2, 5	2, 5	2, 5	-	2, 102	61	0, 599	0, 378
450050	50, 0	20, 0	2, 0	2, 0	2, 0	3, 0	-	1, 759	63	0, 501	0, 317
450051	50, 0	20, 0	2, 5	1, 5	2, 5	2, 5	-	1, 702	63	0, 485	0, 306
450052	50, 0	20, 0	3, 0	1, 8	3, 0	3, 0	-	2, 031	63	0, 579	0, 366
450056	50, 0	25, 0	5, 0	3, 0	5, 0	5, 0	-	3, 807	69	1, 085	0, 685
450057	50, 0	30, 0	7, 0	3, 0	7, 0	3, 0	-	5, 319	76	1, 516	0, 957
450058	50, 0	30, 0	5, 0	4, 0	17, 0	4, 0	-	7, 789	75	2, 220	1, 402
450059	50, 0	26, 2	4, 0	2, 5	4, 0	4, 0	0, 5	3, 214	71	0, 916	0, 578
450060	50, 0	35, 0	5, 0	4, 0	5, 0	5, 0	0, 5	5, 206	83	1, 484	0, 937
450061	50, 0	35, 0	6, 0	5, 0	6, 0	6, 0	0, 5	6, 253	82	1, 782	1, 126
450062	54, 5	50, 0	2, 0	2, 0	2, 0	2, 0	0, 5	3, 026	112	0, 862	0, 545
450063	57, 0	30, 0	2, 0	2, 0	3, 5	3, 0	0, 5	2, 718	81	0, 775	0, 489
450097	58, 0	30, 0	5, 0	3, 0	5, 0	4, 0	-	4, 509	81	1, 285	0, 812
450064	60, 0	18, 0	1, 8	1, 8	1, 8	2, 0	0, 5	1, 679	69	0, 479	0, 302
450065	60, 0	20, 0	3, 0	1, 8	3, 0	3, 0	-	2, 206	71	0, 630	0, 398
450098	60, 0	35, 0	5, 0	4, 0	5, 0	5, 0	-	5, 607	89	1, 598	1, 009
450067	60, 0	40, 0	6, 0	4, 5	6, 0	3, 0	1, 0	6, 994	96	1, 993	1, 259
450099	62, 0	35, 0	7, 0	4, 0	7, 0	4, 0	-	6, 889	91	1, 963	1, 240
450068	65, 0	25, 0	3, 0	2, 0	3, 0	5, 0	-	2, 787	81	0, 794	0, 502
450069	70, 0	25, 0	4, 0	2, 0	4, 0	4, 0	-	3, 309	85	0, 943	0, 596
450072	75, 0	25, 0	2, 5	1, 8	2, 5	2, 5	-	2, 537	89	0, 723	0, 457
450101	75, 0	60, 0	16, 0	30, 0	25, 0	5, 0	1, 0	34, 903	117	9, 947	6, 283
450073	77, 0	22, 0	2, 5	2, 0	4, 0	2, 0	1, 5	2, 848	88	0, 812	0, 513
450074	80, 0	40, 0	4, 0	4, 0	4, 0	6, 0	-	6, 235	110	1, 777	1, 122
450102	100, 0	55, 0	15, 0	10, 0	15, 0	5, 0	-	23, 607	141	6, 728	4, 249
450078	100, 0	60, 0	5, 0	5, 0	5, 0	5, 0	10, 0	10, 178	153	2, 901	1, 832
450079	100, 0	60, 0	6, 0	5, 0	6, 0	3, 0	6, 0	11, 484	152	3, 273	2, 067
450104	110, 0	20, 0	3, 0	3, 0	3, 0	3, 0	-	4, 358	116	1, 242	0, 784
450105	115, 0	33, 0	7, 0	4, 5	7, 0	6, 0	-	9, 315	130	2, 655	1, 677
450083	150, 0	80, 0	6, 0	6, 0	6, 0	7, 0	13, 0	17, 365	215	4, 949	3, 126

Примечания:

1. Значения радиусов скругления (R) и радиусов притупления острых кромок (r_1), не приведенные в таблице, должны соответствовать требованиям ГОСТ 8617.

2. Радиусы притупления острых кромок (r_2, r_3) должны соответствовать требованиям ГОСТ 8617.

2. Теоретическая масса 1 м профиля из алюминиевых сплавов вычислена по номинальным размерам при плотности 2, 85 г/см3, что соответствует плотности алюминиевого сплава марки В95.

Теоретическая масса 1 м профиля из магниевых сплавов вычислена по номинальным размерам при плотности 1, 80 г/см3, что соответствует плотности магниевого сплава марки МА14.

3. Переводные коэффициенты для вычисления приближенной теоретической массы 1 м профиля из алюминиевых и магниевых сплавов приведены в приложении 1.

4. Соответствие номеров профилей ранее действующим обозначениям приведено в приложении 2.

Приложение 1
Справочное

1. Переводные коэффициенты для вычисления приближенной теоретической массы 1 м профиля из алюминия и алюминиевых сплавов

Алюминий всех		Сплавы марок:
марок	- 0, 950	АД35	- 0, 954
Сплавы марок:		1915	- 0, 972
АМц	- 0, 958	1920	- 0, 954
АМцС	- 0, 958	1925	- 0, 972
АМг2	- 0, 940	1935	- 0, 977
АМг3	- 0, 937	1985ч	- 0, 948
АМг5	- 0, 930	1980	- 0, 968
АМг6	- 0, 926	ВД1	- 0, 982
1561	- 0, 930	АВД1-1	- 0, 982
Д1	- 0, 982	АКМ	- 0, 970
Д16	- 0, 976	М40	- 0, 965
Д16ч	- 0, 976	АК4	- 0, 970
Д19ч	- 0, 968	АК6	- 0, 962
Д20	- 0, 996	АК4-1	- 0, 982
АВ	- 0, 947	АК4-1ч	- 0, 982
К48-2	- 0, 972	ВАД1	- 0, 968
К48-2пч	- 0, 972	ВД17	- 0, 965
АД31	- 0, 950	АД31Е	- 0, 950
АД33	- 0, 951

2. Переводные коэффициенты для вычисления приближенной теоретической массы 1 м профиля из магниевых сплавов

Магний всех марок:	- 1, 000
Сплавы марок: МА1	- 0, 978
МА2	- 0, 989
МА2-1	- 0, 990
МА2-1пч	- 0, 990
МА8	- 0, 989
МА12	- 0, 989

Приложение 2
Справочное

Таблица 2

Номер профиля	Обозначение профиля по каталогу 1966 г.	Обозначение профиля по чертежам
450001	П 524	ПК 0119
450002	П 500-2	ПВ 927, ПВ 1858, ПС 11-1, ПК 201-1, ПВ 80-2
450003	П 500-3	ПК 12081
450005	П 500-5	ПС 11-32
450006	П 500-6	ПР 105-15, ПС 11-12
450007	П 500-8	ПР 105-16, ПС 11-13
450008	-	С 2302, ПК 17207
450009	-	ПК 16978-1
450010	-	ПК 17078
450011	П 500-9	С 842, ПК 13560, ПС 11-37
450012	П 500-10	ПР 105-10
450013	П 500-12	ПР 105-1
450014	П 500-14	ПР 105-2, ПР 105-2А
450015	П 500-15	ПК 13205, ПС 11-1
450016	П 500-16	ПР 105-8А, ПР 105-8
450017	П 500-18	ПР 106-17, ПС 11-9
450018	-	ПК 3134, С 1296-1
450019	-	С 1061
450020	П 500-20	ПК 201-17, С 37, ПП 80-12
450021	П 500-22	ПР 105-9, ПС 11-18, ПР 105-9А
450022	-	ПК 2564, С 1152-3
450023	П 500-24	ПК 201-3А, С 1518, АПР 48, НП 118-1, ПС 11-3
450026	П 500-30	ПР 105-18, ПС 11-8, ПР 105-18А
450027	П 500-32	АПР 146
450028	П 500-34	ПВ 370
450030	П 500-37	С 1152-1, ПК 12059-9
450031	П 500-36	ПК 201-4, АПР 34, ПС 11-4, НП 119-1
450032	П 500-38	АПР 41, ПС 11-5, ПК 201-5
450033	П 500-40	ПВ 536, ПК 9505
450034	П 500-42	ПК 201-15, ПВ 926, ПП 80-11
450035	-	ПК 16328
450037	П 500-46	ПР 105-11А, ПР 105-11
450038	П 500-48	ПВ 739, ПР 105-3
450039	П 500-49	ПК 0742-3
450040	П 500-50	ПР 105-4, ПР 105-4А
450041	П 500-52	ПК 201-28
450043	П 500-56	ПР 105-5, ПР 105-5А
450044	П 500-57	ПК 201-37, П 502-38, С 676-3
450048	П 500-58	ПК 201-16, НП 69-1, ПС 11-36
450049	П 500-60	ПР 105-19, ПС 11-10, ПР 105-19А
450050	-	ПК 17795
450051	П 500-62	ПК 201-11, ПС 11-17
450052	П 500-64	С 143
450056	П 500-67	С 676-6, ПК 0742-1
450057	П 500-68	ПСП 11-28
450058	-	С 1152-4
450059	П 500-69	ПК 13554
450060	П 500-70	ПР 105-6, ПР 105-6А
450061	П 500-72	ПР 105-7
450062	-	ПК 16470-2
450063	-	ПК 16470-1
450064	П 500-74	ПВ 1672, С 681
450065	П 500-76	ПС 11-20
450067	П 500-79	ПК 11474
450068	П 500-78	ПК 201-10, С 1245, ПС 11-15
450069	П 500-80	ПК 201-12, ПС 11-19
450072	П 500-82	НП 1991, ПС 11-24
450073	-	ПК 17545
450074	П 500-84	ПВ 378-1, С 2171
450078	П 500-88	ПК 0154
450079	-	НП 1308-1, ПС 885-726
450083	П 500-90	С 2233, ПВ 271
450086	-	ПК 4569
450087	-	ПК 18867
450088	-	НП 1959
450089	-	ПК 19011
450090	-	С 1748, ПК 17400
450091	-	ПК 19398
450093	-	ПК 2720
450095	-	ПК 2356
450097	-	ПК 18993
450098	-	ПК 19447
450099	-	ПК 18993-1
450101	-	ПК 2697
450102	-	ПК 19029
450104	-	ПК 18086
450105	-	ПК 4905
