Утв. Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 29 августа 1990 г. N 2479

Государственный стандарт Союза ССР ГОСТ 13737-90

"ПРОФИЛИ ПРЕССОВАННЫЕ ПРЯМОУГОЛЬНЫЕ РАВНОПОЛОЧНОГО УГОЛКОВОГО СЕЧЕНИЯ ИЗ АЛЮМИНИЕВЫХ И МАГНИЕВЫХ СПЛАВОВ. СОРТАМЕНТ"

Extruded rectangular equishelf angle-section shapes of aluminium and magnesium alloys. Dimensions

Дата введения 1 января 1992 г.

Взамен ГОСТ 13737-80

Настоящий стандарт устанавливает сортамент прессованных прямоугольных профилей равнополочного уголкового сечения из алюминия, алюминиевых и магниевых сплавов, изготовляемых методом горячего прессования.

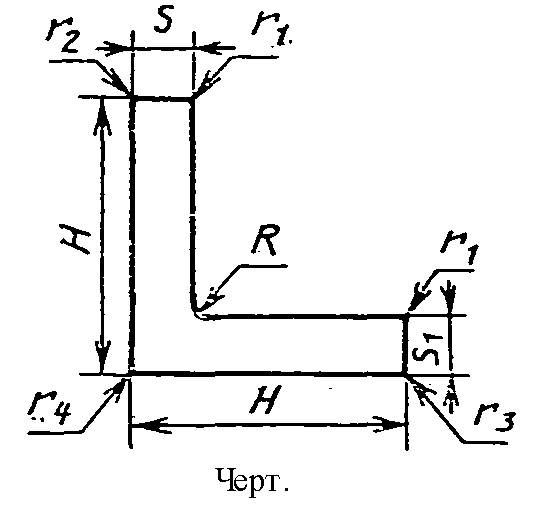

1. Номера профилей и размеры должны соответствовать приведенным на чертеже и в табл. 1.

Таблица 1

Номер профиля	Н	S	S_1	R	r_1	Площадь сечения, см2	Диаметр описанной окружности, мм	Теоретическая масса 1 м профиля, кг
Номер профиля	мм					Площадь сечения, см2	Диаметр описанной окружности, мм	Алюминиевый сплав	Магниевый сплав
410001	10	1, 6	1, 8	1, 0	1, 0	0, 309	14	0, 088	0, 056
410002	10	2, 0	2, 0	2, 0	-	0, 369	14	0, 105	0, 066
410003	12	1, 0	1, 0	1, 5	0, 5	0, 234	17	0, 067	0, 042
410004	12	1, 3	1, 3	1, 5	0, 6	0, 298	17	0, 085	0, 054
410005	12	1, 5	2, 0	2, 0	0, 7	0, 396	17	0, 113	0, 071
410006	12	1, 6	1, 6	1, 0	-	0, 361	17	0, 103	0, 065
410007	12, 5	1, 6	1, 6	1, 0	0, 8	0, 377	18	0, 107	0, 068
410009	13	1, 6	1, 6	-	-	0, 390	18	0, 111	0, 070
410010	14	1, 0	1, 0	1, 0	1, 0	0, 268	20	0, 076	0, 048
410011	15	1, 0	1, 0	1, 5	1, 5	0, 294	21	0, 084	0, 053
410012	15	1, 2	1, 2	2, 0	0, 6	0, 353	21	0, 101	0, 064
410013	15	1, 5	1, 5	2, 0	0, 7	0, 434	21	0, 124	0, 078
410014	15	1, 5	2, 0	2, 0	0, 7	0, 501	21	0, 143	0, 090
410018	15	2, 0	2, 0	2, 0	1, 0	0, 564	21	0, 161	0, 102
410019	15	2, 5	3, 0	3, 0	1, 2	0, 763	21	0, 217	0, 137
410020	15	3, 0	3, 0	1, 5	3, 0	0, 776	21	0, 221	0, 140
410021	15	3, 0	3, 0	3, 0	1, 5	0, 820	21	0, 234	0, 148
410022	16	1, 6	1, 6	1, 6	-	0, 492	23	0, 140	0, 089
410023	16	2, 4	2, 4	3, 2	1, 2	0, 726	23	0, 207	0, 131
410024	17	5, 0	6, 0	1, 0	1, 0	1, 568	24	0, 447	0, 282
410025	18	1, 5	1, 5	2, 0	0, 7	0, 524	25	0, 149	0, 094
410026	18	2, 0	2, 0	2, 0	1, 0	0, 684	25	0, 195	0, 123
410033	18	2, 0	3, 0	2, 0	-	0, 849	25	0, 242	0, 153
410027	19	1, 2	1, 2	2, 0	0, 6	0, 449	27	0, 128	0, 081
410028	19	1, 6	1, 6	1, 6	1, 8	0, 574	27	0, 164	0, 103
410029	19	1, 6	1, 6	1, 6	0, 8	0, 585	27	0, 167	0, 105
410030	19	2, 4	2, 4	2, 4	1, 2	0, 861	27	0, 245	0, 155
410031	19	3, 0	3, 0	1, 0	1, 5	1, 042	27	0, 297	0, 188
410032	19	3, 2	3, 2	3, 2	1, 6	1, 125	27	0, 321	0, 202
410033	19	3, 5	6, 5	-	-	1, 673	27	0, 477	0, 301
410035	20	1, 0	1, 0	2, 0	0, 5	0, 398	28	0, 113	0, 072
410036	20	1, 2	1, 2	2, 0	0, 6	0, 473	28	0, 135	0, 085
410038	20	1, 5	1, 5	2, 0	0, 7	0, 584	28	0, 166	0, 105
410039	20	2, 0	2, 0	-	-	0, 760	28	0, 217	0, 137
410040	20	2, 0	2, 0	2, 0	1, 0	0, 764	28	0, 218	0, 138
410041	20	2, 5	2, 5	2, 0	1, 2	0, 940	28	0, 268	0, 169
410042	20	3, 0	3, 0	-	-	1, 110	28	0, 316	0, 200
410043	20	3, 0	3, 0	3, 0	1, 5	1, 120	28	0, 319	0, 202
410045	20	4, 0	4, 0	4, 0	-	1, 474	28	0, 420	0, 265
410046	20, 5	1, 6	1, 6	1, 5	0, 7	0, 633	29	0, 180	0, 114
410048	25	1, 2	1, 2	2, 5	0, 6	0, 597	35	0, 170	0, 107
410049	25	1, 5	1, 5	2, 0	0, 7	0, 734	35	0, 209	0, 132
410050	25	1, 5	3, 0	1, 5	1, 2	1, 079	35	0, 307	0, 194
410051	25	1, 6	1, 6	1, 6	0, 8	0, 777	35	0, 221	0, 140
410234	25	2, 0	2, 5	2, 0	-	1, 084	35	0, 309	0, 195
410053	25	2, 0	2, 0	2, 0	1, 0	0, 964	35	0, 275	0, 174
410054	25	2, 0	4, 0	2, 0	2, 0	1, 411	35	0, 402	0, 254
410055	25	2, 0	5, 0	3, 0	1, 2	1, 663	35	0, 474	0, 299
410056	25	2, 4	2, 4	3, 2	1, 2	1, 158	35	0, 330	0, 208
410057	25	2, 5	2, 5	-	-	1, 188	35	0, 338	0, 214
410058	25	2, 5	2, 5	2, 0	1, 2	1, 190	35	0, 339	0, 214
410059	25	3, 0	3, 0	3, 2	1, 5	1, 422	35	0, 405	0, 256
410060	25	3, 0	3, 0	2, 0	0, 5	1, 418	35	0, 404	0, 255
410061	25	3, 0	4, 0	4, 0	0, 5	1, 663	35	0, 474	0, 298
410062	25	3, 2	3, 2	3, 2	1, 6	1, 509	35	0, 430	0, 271
410063	25	3, 5	3, 0	4, 0	-	1, 554	35	0, 443	0, 280
410064	25	3, 5	3, 5	3, 0	-	1, 647	35	0, 469	0, 296
410065	25	4, 0	4, 0	4, 0	2, 0	1, 857	35	0, 529	0, 334
410236	25	4, 0	11, 0	4, 0	2, 0	3, 327	35	0, 948	0, 599
410066	25	4, 8	4, 8	3, 0	2, 4	2, 164	35	0, 617	0, 390
410068	25	5, 0	5, 0	3, 0	2, 5	2, 242	35	0, 639	0, 404
410069	25	5, 0	5, 0	5, 0	2, 5	2, 277	35	0, 649	0, 405
410070	26	3, 0	5, 0	4, 0	-	1, 964	37	0, 560	0, 354
410071	26, 5	3, 0	3, 0	3, 0	-	1, 519	38	0, 433	0, 273
410072	27	2, 0	2, 0	2, 0	-	1, 049	38	0, 299	0, 189
410074	28	3, 0	6, 0	5, 0	-	2, 394	40	0, 682	0, 431
410075	30	1, 5	1, 5	2, 0	0, 7	0, 884	42	0, 252	0, 159
410076	30	1, 5	2, 0	0, 5	1, 0	1, 016	42	0, 290	0, 183
410077	30	1, 5	3, 0	3, 0	-	1, 324	43	0, 377	0, 238
410078	30	2, 0	2, 0	2, 0	1, 0	1, 304	42	0, 372	0, 235
410238	30	1, 8	2, 0	2, 5	-	1, 117	43	0, 318	0, 201
410079	30	2, 0	3, 0	2, 0	1, 5	1, 439	43	0, 410	0, 259
410080	30	2, 5	2, 5	2, 5	1, 5	1, 441	42	0, 410	0, 259
410081	30	3, 0	3, 0	3, 0	1, 5	1, 720	42	0, 490	0, 310
410082	30	3, 0	4, 0	4, 0	1, 5	2, 006	43	0, 572	0, 361
410083	30	3, 5	6, 5	3, 0	-	2, 792	43	0, 796	0, 503
410084	30	4, 0	4, 0	3, 0	0, 5	2, 258	42	0, 644	0, 406
410085	30	5, 0	5, 0	2, 0	-	2, 759	42	0, 786	0, 497
410240	30	3, 0	5, 0	3, 0	1, 5	2, 260	43	0, 644	0, 405
410243	30	4, 5	6, 5	4, 0	0, 5	3, 041	43	0, 867	0, 547
410086	30	5, 0	5, 0	4, 0	2, 0	2, 767	43	0, 789	0, 498
410087	30	5, 0	10, 0	3, 0	-	4, 019	43	1, 146	0, 723
410088	30	5, 0	15, 0	3, 0	-	5, 269	43	1, 502	0, 948
410241	30	8, 0	4, 0	3, 0	0, 5	3, 298	45	0, 940	0, 594
410089	32	2, 4	2, 4	3, 2	1, 2	1, 494	43	0, 426	0, 269
410090	32	3, 2	3, 2	3, 2	1, 6	1, 957	45	0, 558	0, 352
410091	32	3, 5	3, 5	3, 5	1, 7	2, 131	45	0, 607	0, 384
410242	32	3, 7	3, 7	2, 5	2, 0	2, 227	45	0, 635	0, 401
410093	32	6, 5	6, 5	4, 0	3, 2	3, 728	45	1, 062	0, 671
410094	33	2, 0	2, 0	2, 0	1, 0	1, 284	47	0, 366	0, 231
410095	35	3, 0	3, 0	1, 5	1, 5	2, 005	50	0, 571	0, 360
410096	35	3, 0	3, 0	3, 0	1, 5	2, 020	49	0, 576	0, 364
410098	35	3, 5	5, 0	3, 0	-	2, 819	50	0, 804	0, 507
410099	35	3, 5	6, 5	3, 0	-	3, 292	50	0, 938	0, 593
410100	35	4, 0	4, 0	2, 0	2, 0	2, 631	49	0, 750	0, 474
410101	35	4, 0	5, 0	4, 0	-	2, 984	50	0, 851	0, 537
410102	38	2, 4	2, 4	2, 4	1, 2	1, 773	54	0, 505	0, 319
410103	38	3, 2	3, 2	4, 5	1, 6	2, 362	53	0, 673	0, 425
410104	38	3, 5	3, 5	2, 5	1, 5	2, 541	54	0, 724	0, 457
410105	38	4, 8	4, 8	3, 2	2, 0	3, 422	53	0, 975	0, 616
410106	38	5, 0	5, 0	4, 0	2, 5	3, 558	54	1, 014	0, 640
410108	38, 3	3, 5	3, 5	2, 5	1, 5	2, 541	54	0, 724	0, 457
410109	38, 3	5, 0	5, 0	4, 0	2, 5	3, 558	54	1, 014	0, 640
410110	38, 3	6, 3	6, 3	5, 0	3, 0	4, 406	54	1, 256	0, 793
410112	40	2, 0	2, 0	2, 0	1, 0	1, 564	57	0, 446	0, 282
410113	40	2, 5	2, 5	2, 5	1, 2	1, 945	57	0, 554	0, 350
410245	40	2, 0	6, 0	5, 0	-	3, 134	57	0, 893	0, 564
410115	40	2, 5	5, 0	3, 5	-	2, 901	57	0, 827	0, 522
410116	40	2, 5	9, 0	3, 0	1, 0	4, 390	57	1, 251	0, 790
410117	40	3, 0	3, 0	3, 0	1, 5	2, 320	57	0, 661	0, 418
410118	40	3, 5	3, 5	3, 0	1, 7	2, 684	57	0, 765	0, 483
410119	40	3, 5	3, 5	3, 5	1, 5	2, 694	57	0, 767	0, 485
410120	40	4, 0	4, 0	3, 0	1, 5	3, 050	57	0, 869	0, 549
410121	40	4, 0	4, 0	4, 0	2, 0	3, 057	57	0, 871	0, 550
410122	40	4, 0	5, 0	5, 0	0, 5	3, 453	57	0, 984	0, 621
410123	40	5, 0	5, 0	5, 0	2, 5	3, 777	57	1, 076	0, 680
410124	40	5, 0	9, 0	3, 0	3, 0	5, 131	57	1, 462	0924
410246	41, 5	8, 6	8, 6	6, 0	1, 0	6, 491	58	1, 850	1, 168
410125	45	2, 5	2, 5	2, 5	-	2, 200	64	0, 627	0, 365
410126	45	3, 0	3, 0	3, 0	1, 5	2, 620	64	0, 747	0, 472
410127	45	3, 0	5, 0	5, 0	1, 5	3, 494	64	0, 996	0, 629
410128	45	4, 0	4, 0	4, 0	2, 0	3, 457	64	0, 985	0, 622
410129	45	4, 0	4, 0	5, 0	1, 7	3, 481	64	0, 992	0, 627
410130	45	4, 0	10, 0	6, 0	-	5, 977	64	1, 704	1, 076
410131	45	4, 0	11, 0	4, 0	-	6, 344	64	1, 808	1, 142
410132	45	4, 0	12, 0	3, 0	2, 0	6, 722	64	1, 916	1, 210
410133	45	5, 0	5, 0	5, 0	2, 5	4, 277	64	1, 219	0, 770
410134	45	6, 0	6, 0	4, 0	0, 5	5, 073	64	1, 446	0, 913
410135	45	7, 0	7, 0	6, 0	2, 0	5, 870	64	1, 673	1, 057
410247	45	8, 0	10, 0	6, 0	-	7, 377	64	2, 103	1, 328
410136	50	3, 0	3, 0	3, 0	1, 5	2, 920	71	0, 832	0, 526
410137	50	4, 0	4, 0	4, 0	2, 0	3, 857	71	1, 099	0, 694
410138	50	4, 0	5, 0	5, 0	-	4, 246	71	1, 210	0, 764
410139	50	4, 0	8, 0	5, 0	0, 5	5, 733	71	1, 634	1, 032
410140	50	4, 0	11, 0	5, 0	0, 5	7, 113	71	2, 027	1, 280
410141	50	4, 0	18, 0	5, 0	-	10, 334	71	2, 945	1, 860
410142	50	4, 5	4, 5	9, 0	1, 5	4, 462	71	1, 272	0, 803
410143	50	4, 8	4, 8	3, 2	2, 0	4, 574	71	1, 304	0, 823
410144	50	5, 0	5, 0	5, 0	2, 5	4, 777	71	1, 361	0, 860
410145	50	5, 0	5, 0	7, 0	3, 5	4, 803	71	1, 369	0, 864
410146	50	5, 0	5, 0	7, 0	6, 0	4, 701	71	1, 340	0, 846
410147	50	5, 0	7, 0	5, 0	-	5, 704	71	1, 626	1, 027
410148	50	6, 0	6, 0	5, 0	3, 0	5, 655	71	1, 611	1, 018
410150	50	6, 0	9, 0	4, 0	0, 5	6, 993	71	1, 993	1, 259
410151	50	6, 5	6, 5	6, 0	3, 2	6, 111	71	1, 742	1, 100
410152	50	7, 0	7, 0	4, 0	2, 0	6, 527	71	1, 860	1, 175
410154	55	2, 5	2, 5	3, 0	-	2, 707	78	0, 771	0, 487
410156	56	4, 0	5, 0	3, 5	0, 2	4, 866	80	1, 387	0, 876
410157	56	5, 0	6, 0	3, 5		5, 886	80	1, 678	1, 060
410158	60	3, 0	3, 0	5, 0	2, 5	3, 537	85	1, 008	0, 637
410160	60	5, 0	5, 0	5, 0	2, 5	5, 777	85	1, 646	1, 040
410161	60	6, 0	6, 0	3, 0	2, 5	6, 832	85	1, 947	1, 230
410162	60	6, 0	6, 0	5, 0	3, 0	6, 855	85	1, 954	1, 234
410163	60	8, 0	8, 0	6, 0	4, 0	8, 969	85	2, 556	1, 614
410164	60	10, 0	12, 0	4, 0	1, 0	12, 030	85	3, 429	2, 165
410165	60	10, 0	12, 0	5, 0	0, 5	12, 053	85	3, 435	2, 169
410166	60	20, 0	20, 0	2, 0	2, 0	19, 991	85	5, 698	3, 598
410248	60	19, 0	19, 0	5, 0	2, 0	19, 226	85	5, 480	3, 461
410167	63	5, 0	5, 0	10, 0	0, 6	6, 263	89	1, 785	1, 127
410168	63	6, 0	6, 0	7, 0	2, 5	7, 278	89	2, 074	1, 310
410170	65	10, 0	10, 0	5, 0	5, 0	11, 946	92	3, 404	2, 150
410173	70	5, 0	5, 0	5, 0	2, 5	6, 777	99	1, 931	1, 220
410174	70	6, 0	16, 0	10, 0	-	14, 655	99	4, 177	2, 638
410175	70	7, 0	7, 0	8, 0	1, 0	9, 443	99	2, 691	1, 700
410176	70	7, 0	8, 0	6, 0	-	9, 923	99	2, 828	1, 786
410177	70	8, 0	8, 0	6, 0	3, 0	10, 599	99	3, 021	1, 908
410178	70	10, 0	10, 0	6, 0	0, 5	13, 076	99	3, 726	2, 354
410249	70	18, 0	18, 0	3, 0	0, 5	21, 978	99	6, 264	3, 956
410180	70	15, 0	15, 0	6, 0	2, 0	19, 810	99	5, 361	3, 386
410181	70	18, 0	18, 0	8, 0	5, 0	21, 990	99	6, 267	3, 958
410183	72	19, 0	19, 0	0, 5	2, 0	23, 733	102	6, 764	4, 272
410184	75	4, 0	4, 0	4, 0	0, 5	5, 873	106	1, 674	1, 057
410250	75	50	5, 0	5, 0	0, 3	7, 303	108	2, 081	1, 315
410185	75	8, 0	8, 0	5, 0	4, 0	11, 345	106	3, 233	2, 042
410186	75	8, 0	8, 0	8, 0	3, 0	11, 459	108	3, 266	2, 063
410187	75	10, 0	10, 0	5, 0	5, 0	13, 946	106	3, 975	2, 510
410188	75	16, 0	16, 0	8, 0	4, 0	21, 509	106	6, 130	3, 872
410189	75	22, 0	22, 0	2, 0	2, 0	28, 151	106	8, 023	5, 067
410190	80	6, 0	6, 0	5, 0	3, 0	9, 255	113	2, 637	1, 666
410191	80	6, 0	20, 0	6, 0	3, 0	19, 639	114	5, 597	3, 535
410192	80	7, 0	7, 0	8, 0	4, 0	10, 779	113	3, 072	1, 940
410193	70	8, 0	8, 0	8, 0	4, 5	12, 210	113	3, 480	2, 198
410194	80	8, 0	8, 0	9, 0	3, 0	12, 295	114	3, 504	2, 213
410195	80	9, 0	9, 0	8, 0	4, 0	13, 659	113	3, 893	2, 459
410251	80	10, 0	10, 0	5, 0	1, 0	15, 049	114	3, 289	2, 709
410196	85	3, 0	3, 0	5, 0	2, 0	5, 046	120	1, 438	0, 908
410197	85	28, 0	28, 0	1, 0	1, 0	39, 758	121	11, 331	7, 156
410198	85	30, 0	30, 0	1, 0	1, 0	42, 000	120	11, 970	7, 560
410199	90	6, 0	6, 0	12, 0	1, 5	10, 739	127	3, 060	1, 933
410200	90	8, 0	8, 0	10, 0	3, 3	13, 928	127	3, 969	2, 507
410201	90	9, 0	9, 0	10, 0	4, 5	15, 518	127	4, 422	2, 793
410202	90	10, 0	10, 0	5, 0	2, 0	17, 036	127	4, 855	3, 067
410203	95	20, 0	30, 0	10, 0	3, 0	41, 676	135	11, 878	7, 502
410204	100	6, 0	6, 0	4, 0	-	11, 674	141	3, 327	2, 101
410205	100	8, 0	8, 0	10, 0	5, 0	15, 467	145	4, 408	2, 784
410206	100	8, 0	8, 0	5, 0	-	15, 414	141	4, 393	2, 774
410207	100	10, 0	10, 0	6, 0	4, 0	19, 009	145	5, 417	3, 422
410208	100	10, 0	10, 0	12, 5	6, 2	19, 170	141	5, 464	3, 451
410209	100	12, 0	12, 0	10, 0	5, 0	22, 667	145	6, 460	4, 080
410210	100	12, 0	12, 0	12, 0	6, 0	22, 715	145	6, 474	4, 089
410211	109	42, 0	42, 0	5, 0	3, 0	73, 935	151	21, 071	13, 308
410212	110	8, 0	8, 0	5, 0	-	17, 014	156	4, 849	3, 062
410213	120	10, 0	10, 0	13, 0	6, 5	23, 181	170	6, 607	4, 173
410214	120	14, 0	14, 0	8, 0	5, 0	31, 670	170	9, 026	5, 701
410215	120	18, 5	3, 0	3, 0	3, 0	40, 958	168	11, 673	7, 372
410217	120	31, 5	31, 5	3, 0	2, 0	65, 680	172	18, 719	11, 822
410219	125	7, 0	8, 0	5, 0	4, 0	18, 175	176	5, 180	3, 271
410222	140	10, 0	10, 0	20, 0	1, 2	27, 852	198	7, 938	5, 013
410223	140	10, 0	14, 0	10, 0	5, 0	32, 307	198	9, 208	5, 815
410224	140	19, 5	19, 5	2, 0	2, 0	50, 789	198	14, 475	9, 142
410225	140	20, 0	20, 0	3, 0	2, 0	52, 002	198	14, 821	9, 360
410226	150	20, 0	20, 0	15, 0	5, 0	56, 376	212	16, 067	10, 148
410227	150	43, 0	43, 0	3, 0	2, 0	110, 512	212	31, 496	19, 892
410228	165	18, 0	18, 0	15, 0	6, 0	56, 488	233	16, 099	10, 168
410229	180	19, 0	19, 0	-	-	64, 790	254	18, 465	11, 662
410231	200	14, 0	14, 0	18, 0	8, 0	54, 461	283	15, 521	9, 803

Примечания:

1. Значения радиусов скругления (R) и радиусов притупления острых кромок (r_1), не приведенные в таблице, должны соответствовать требованиям ГОСТ 8617.

2. Радиусы притупления острых кромок (r_2, r_3, r_4) должны соответствовать требованиям ГОСТ 8617.

2. Теоретическая масса 1 м профиля из алюминиевых сплавов вычислена по номинальным размерам при плотности 2, 85 г/см3, что соответствует плотности алюминиевого сплава марки В95.

Теоретическая масса 1 м профиля из магниевых сплавов вычислена по номинальным размерам при плотности 1, 80 г/см3, что соответствует плотности магниевого сплава марки МА14.

3. Переводные коэффициенты для вычисления приближенной теоретической массы 1 м профиля из алюминиевых и магниевых сплавов приведены в приложении 1.

4. Соответствие номеров профилей ранее действующим обозначениям приведено в приложении 2.

Приложение 1

Справочное

1. Переводные коэффициенты для вычисления приближенной теоретической массы 1 м профиля из алюминия и алюминиевых сплавов

Алюминий всех марок		-0, 950	АД35	-0, 954
Сплавы марок	АМц	-0, 958	1915	-0, 972
	АМцС	-0, 958	1920	-0, 954
	АМг2	-0, 940	1925	-0, 972
	АМг3	-0, 937	1935	-0, 977
	АМг5	-0, 930	1985пч	-0, 948
	АМг6	-0, 926	1980	-0, 968
	1561	-0, 930	ВД1	-0, 982
	Д1	-0, 982	АВД1-1	-0, 982
	Д16	-0, 976	АКМ	-0, 970
	Д16ч	-0, 976	М40	-0, 965
	Д19ч	-0, 968	АК4	-0, 970
	Д20	-0, 996	АК6	-0, 962
	АВ	-0, 947	АД31Е	-0, 950
	ВАД1	-0, 968	АК4-1	-0, 982
	К 48-2	-0, 972	АК4-1ч	-0, 982
	К 48-2пч	-0, 972	ВАД1	-0, 968
	АД31	-0, 950	ВД17	-0, 965
	АД33	-0, 951

2. Переводные коэффициенты для вычисления приближенной теоретической массы 1 м профиля из магниевых сплавов

Магний всех марок		-1, 000
Сплавы марок	МА1	-0, 978
	МА2	-0, 989
	МА2-1	-0, 990
	МА2-1пч	-0, 990
	МА8	-0, 989
	МА12	-0, 989

Приложение 2

Справочное

Таблица 2

Номер профиля	Обозначение профиля по каталогу 1966 г.	Обозначение профиля по чертежам
410001	П 50-1	ПК 0577
410002	П 50-2	ПК 1-30, ПП 2-36
410003	П 50-4	ПР 100-1
410004	П 50-6	ПК 1-41, ПП 2-24
410005	П 50-8	ПР 101-1
410006	П 50-9	ПВ 777
410007	-	ПР 100-24
410009	П 50-14	ПК 1-24, ПП 2-1
410010	П 50-16	ПК 1-33, ПП 2-44
410011	П 50-18	ПР 100-2
410012	П 50-20	ПР 100-51
410013	П 50-22	ПР 100-3
410014	-	ПР 111-12, ПК 1-39, ПП 2-47, ПС 1-46
410018	П 50-26	ПР 100-4
410019	-	ПР 101-2
410020	-	ПК 1-40, ПВ 896, ПП 2-23, ПР 100-25
410021	П 50-32	ПР 100-52
410022	ПП 50-34	ПК 1-34, ПР 100-26, ПП 2-8
410023	П 50-36	ПР 100-27, НП 212-37, ПС 1-1
410024	-	ПК 14248
410025	П 50-38	ПР 100-53, ПР 100-53А
410026	П 50-40	ПK 1-32, ПР 100-5, ПП 2-45, С 63-5
410027	-	ПК 1-11, НП 212-24, ПП 2-32, ПС 1-20
410028	-	ПР 100-28
410029	-	ПК 1-37, ПП 2-19
410030	П 50-46	ПР 100-29, НП 212-31, ПС 1-19
410031	П 50-48	ПК 1-52, ПВ 1539, ПС 1-37
410032	П 50-50	ПР 100-30, НП 212-16, ПС 1-22
410033	-	ПК 1-1, НП 146-1, ПС 1-2, АПР 27
410035	П 50-56	ПР 100-54
410036	-	ПР 100-55
410038	П 50-62	ПР 100-6, ПР 100-6А
410039	-	НП 1404-1, ПС 2-197
410040	-	НП 660-1, ПР 100-7, ПР 100-7А, ПВ 473-1
410041	-	ПК 16279
410042	-	ПК 0828
410043	П 50-68	ПК 0450, ПК 1-55
410045	П 50-70	С 63-4, ПК 1-42
410046	-	ПК 1-36, ПР 100-31, ПП 2-21
410048	П 50-74	ПК 1-12, ПВ 902, ПП 2-26, ПС 1-21, НП 212-20
410049	П 50-76	ПР 100-8, ПР 100-8А
410050	-	С 1142-1
410051	-	ПК 1-38, ПР 100-32, ПП 2-21
410052	-	С 1875, ПК 17897
410053	П 50-80	ПР 100-9, ПВ 473-2, ПК 100-1, ПС 19-1, ПР 100-9А
410054	-	ПК 0493
410055	-	ПК 12903
410056	П 50-84	ПР 100-33, НП 212-13, ПП 2-15, ПС 1-23
410057	-	НП 1540, ПС 1-45
410058	П 50-88	ПК 19899, ПВ 663, ПР 100-19, ПР 100-19А
410059	-	ПК 4302, ПК 0304-2
410060	-	ПК 0673
410061	-	ПК 2-196А, ПК 2-196, С 173-3
410062	П 50-94	ПР 100-34, ПВ 473-7, С 445, ПР 100-34А, НП 212-2, ПС 1-12
410063	-	ПК 16292
410064	П 50-96	С 63-1, ПК 2-127
410065	П 50-98	ПР 100-35
410066	-	HП 212-15, ПС 1-13
410068	П 50-102	ПР 100-56
410069	-	БК 8
410070	-	ПК 2-79, ПС 2-115
410071	-	ПК 1-100
410072	П 50-110	ПК 1-43, С 63-2
410074	-	ПК 17616
410075	П 50-112	ПР 100-57
410076	-	ПК 1-44, С 678, С 95, ПС 2-215, ПС 1-56
410077	-	ПК 16137А
410078	П 50-116	ПР 100-10, ПР 100-10А
410079	-	ПК 1-45, С 96, ПС 1-51
410080	П 50-120	ПР 100-20, ПР 100-36, ПР 100-36А
410081	П 50-122	ПР 100-11, С 521, НП 296-1, ПР 100-11А
410082	-	ПК 2-137, С 1403, С 1029, ПС 1-31
410083	-	ПК 1-46, ПК 1-46А, ПП 2-50
410084	-	ПК 15532
410085	П 50-128	ПК 1-31, ПВ 468, С 1972, ПП 2-37, ПС 1-57
410086	-	ПК 0323
410087	-	С 507-1
410088	-	С 507-2
410089	П 50-134	ПК 1-7, ПР 100-37, НП 212-26, ПП 16, ПС 1-14
410090	П 50-136	ПК 1-10, ПР 100-38, НП 212-34, ПП 2-12, ПС 1-18
410091	П 50-138	ПР 100-39, ПР 100-58, ПР 100-39А, НП 212-28
410093	П 50-142	ПР 100-59, НП 212-9, ПС 1-11
410094	П 50-144	ПК 1-56
410095	П 50-146	ПК 1-27, ПП 2-33
410096	П 50-148	ПВ 595, ПС 1-47, С 2126, НП 1275-#
410098	-	ПК 15872
410099	-	ПК 15855, ПП 2-53, НП 1347-1
410100	П 50-154	ПК 1-28, ПП 884, ПП 2-34
410101	-	ПК 15294
410102	П 50-156	ПР 100-40, ПК 1-23, ПП 2-22
410103	-	ПК 1-35, ПР 100-41, ПП 2-14
410104	П 50-160	НП 109-1
410105	-	ПК 0305-3
410106	П 50-164	НП 110-1
410108	-	ПК 1-2, АПР 4, ПП 2-48, ПС 1-3
410109	-	ПК 1-3, АПР 3, ПП 2-49, ПС 1-4, ПВ 1480
410110	-	АПР 2, ПК 1-4, ПС 1-5
410112	П 50-174	ПР 100-60, ПР 100-60А, ПС 1-49
410113	П 50-176	ПР 100-61, ПР 100-61А
410115	-	ПК 1-47, С 63-3, ПС 1-52
410116	-	ПК 2-65, С 314, ПС 2-102
410117	П 50-182	ПР 100-12, ПР 100-12А, ПВ 473-3
410118	-	ПК 1-13, ПК 0494, ПП 2-46
410119	П 50-184	ПР 100-42, ПР 100-21, ПР 100-42А, ПК 0494, ПК 1-13
410120	-	НП 1417-1, ПВ 798-1
410121	П 50-188	ПВ 593, ПР 100-13А, НП 297-1-2, С 444, ПВ 712-1, ПВ 473-6, ПР 100-13
410122	-	НП 539-1
410123	П 50-192	ПК 1-20, ПВ 312, ПВ 513-3, С 534-2, НП 792-Е31, ПК 2-311
410124	-	ПК 2-282, С 1279
410125	П 50-196	ПС 1-35
410126	-	С 990
410127	-	С 2120, ПК 2-169, С 94
410128	П 50-200	ПР 100-14, ПР 100-14А
410129	-	ПК 1-82
410130	-	ПК 2-64, С 349, ПС 2-101
410131	-	ПС 1-340, ПК 0491, ПП 4-149
410132	-	ПК 1-21, ПВ 401, ПС 2-134, НП 792-Е-ЗЗ
410133	П 50-212	ПР 100-15, ПР 100-15А
410134	-	ПК 2270, ПК 12723, ПК 1-108
410135	-	ПК 15737-1
410136	П 50-214	ПР 100-62, ПК 1-18, 1-26
410137	П 50-216	ПР 100-16, ПР 100-16А
410138	-	НП 1769, ПС 1-33
410139	-	ПК 179-2
410140	-	ПК 12714
410141	-	ПС 1-32
410142	П 50-224	ПК 1-96
410143	-	ПК 0306-4
410144	П 50-228 П 50-230	ПВ 798-2, ПР 100-17А, ПР 100-17, ПВ 605, ПВ 387-1
410145	-	ПС 1-6
410146	-	НП 14671, ПС 1-42
410147	П 50-236	С 2042, ПВ 1540, ПС 1-36
410148	П 50-238	ПР 100-22А, ПР 100-22
410150	-	ПК 1-19, ПС 1-29
410151	П 50-244	ПР 100-63, НП 212-18
410152	П 50-246	ПК 0324, НП 2006
410154	-	ПК 16373, С 1549
410156	-	ПК 1-8, ПВ 256, ПП 2-30, ПС 1 -15, С 2204
410157	-	ПК 1-5, ПВ 594, ПК 1- 5А, ПП 2-31, ПС 1-8, С 1705
410158	-	ПК 13698
410160	П 50-254	ПР 100-18, ПР 100-18А, НП 720-1
410161	-	НП 1770, ПС 1-9
410162	П 50-258	ПВ 684, ПК 1-86, ПВ 712-2, ПР 100-23
410163	П 50-260	С 312, ПК 1-16, ПС 1-24
410164	-	С 1426
410165	-	ПК 17983
410166	-	ПС 885-585
410167	-	ПК 1-81
410168	-	ПВ 1386, НП 1800
410170	П 50-266	ПВ 1382, ПК 1-15, ПС 1-28
410173	П 50-270	ПП 2-54, НП 1840
410174	-	НП 507, ПС 1-41
410175	П 50-274	ПВ 1136, ПК 1-89
410176	-	ПК 1-48, ПВ 1007, С 2023, ПС 1-30
410177	П 50-278	ПВ 829-1, С 2240-1, ПК 1-102
410178	П 50-282	ПК 1-49, С 963, ПП 2-51
410179	-	ПК 1-97
410180	П 50-284	ПК 1-17, НП 336-1, ПС 1-25
410181	-	ПК 1-91
410183	П 50-290	ПС 2-176, НП 9961
410184	-	НП 1059-1
410185	П 50-294	ПВ 387-3, С 2124-1, НП 1848
410186	-	ПК 1-93
410187	П 50-298	ПВ 277, ПС 1-10, С 2238, ПК 1-6
410188	П 50-300	ПК 1-14, ПС 1- 27, ПВ 625-1, С 2265
410189	П 50-302	ПК 1-99
410190	П 50-304	ПВ 267, НП 1276-1, ПД 92, С 2076, ПК 1-79
410191	-	ПК 12523, С 457, ПС 2-211
410192	П 50-308	ПВ 829-2, С 2240-2
410193	П 50-310	ПК 0199, НП 1383-1
410194	-	ПК 1-87
410195	П 50-314	ПК 1-101
410196	П 50-316	ПВ 464
410197	-	ПС 885-552
410198	П 50-316	ПС 885-566, НП 1507
410199	П 50-317	ПВ 1258
410200	П 50-318	ПК 0080-1
410201	П 50-320	ПВ 387-4, С 2124, НП 1593
410202	П 50-322	ПВ 1103, ПК 1-32, ПП 2-43, ПС 1-48
410203	-	С 462
410204	П 50-326	ПВ 576-2, НП 1362-1
410205	-	С 2240-3, ПВ 829-3
410206	П 50-330	ПВ 576-3
410207	-	ПК 1-88, ПС 1-38
410208	П 50-334	ПК 1-50, ПВ 100-1
410209	-	НП 701 -1
410210	П 50-336	ПК 0505
410211	-	ПК 12060
410212	П 50-338	ПК 1-83
410213	П 50-340	ПВ 100-2, ПК 1-51
410214	П 50-342	ПС 1-39
410215	-	ПК 11779
410217	-	ПК 2-335, ПВ 778
410219	-	ПК 1-9, ПВ 272, ПС 1 - 17, ПП 2-42, ПК 1-9Б
410222	П 50-348	ПК 1-80
410223		ПВ 387-6, С 2124-4
410224	-	ПВ 1349-1
410225	П 50-352	ПВ 741, НП 1453-1
410226	П 50-354	ПК 0526, ПК 0526 "В", НП 1813
410227	-	ПС 885-483
410228	-	ПК 01063
410229	-	ПК 12013
410231	П 50-357	С 847, НП 701-2
410233	-	ПК 2610
410234	-	ПК 19899
410236	-	ПК 8685
410238	-	С 2106, ПК 19627
410240	-	ПК 2169
410241	-	ПК 18585
410242	-	НП 112-1
410243	-	ПК 8027
410245	-	ПК 2589, ПК 20029
410246	-	ПК 4612
410247	-	ПК 20055
410248	-	ПК 19617
410249	-	ПК 3180
410250	-	ПК 19822
410251	-	ПК 18742
