Введен в действие постановлением Госстандарта РФ от 27 мая 2002 г. N 205-ст
Межгосударственный стандарт ГОСТ 17379-2001 (ИСО 3419-81)
"ДЕТАЛИ ТРУБОПРОВОДОВ БЕСШОВНЫЕ ПРИВАРНЫЕ ИЗ УГЛЕРОДИСТОЙ И НИЗКОЛЕГИРОВАННОЙ СТАЛИ. ЗАГЛУШКИ ЭЛЛИПТИЧЕСКИЕ. КОНСТРУКЦИЯ"
С изменениями:
(19 марта 2021 г.)
Carbon and low-alloy steel butt-weldings fitting. Elliptical caps. Design
Дата введения 1 января 2003 г.
Взамен ГОСТ 17379-83
1 Область применения
Настоящий стандарт распространяется на бесшовные приварные эллиптические заглушки из углеродистой и низколегированной стали.
Область применения заглушек - в соответствии с разделом 1 ГОСТ 17380.
Требования пунктов 4.1, 4.2 и раздела 5 являются обязательными, остальные требования - рекомендуемыми.
2 Нормативные ссылки
В настоящем стандарте использована ссылка на ГОСТ 17380-2001. Детали трубопроводов бесшовные приварные из углеродистой и низколегированной стали. Общие технические условия
3 Определения, обозначения и сокращения
Термины, их определения, обозначения и сокращения - по ГОСТ 17380.
4 Конструкция и размеры

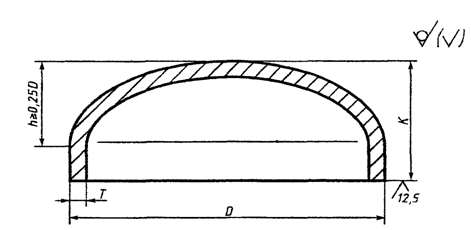

4.1 Конструкция и размеры заглушек должны соответствовать указанным на рисунке 1 и в таблицах 1 и 2.
Таблица 1 - Заглушки исполнения 1
Рисунок 1
Размеры в миллиметрах
|
DN
|
D
|
Т
|
К
|
Масса, кг
|
|
15
|
21,3
|
2,0
3,2
4,0
|
25
|
-
0,04
-
|
|
20
|
26,9
|
2,0
3,2
4,0
|
25
|
-
0,07
-
|
|
25
|
33,7
|
2,3
3,2
4,5
|
38
|
-
0,10
-
|
|
32
|
42,4
|
2,6
3,6
5,0
|
38
|
-
0,14
-
|
|
40
|
48,3
|
2,6
3,6
5,0
|
38
|
-
0,17
-
|
|
50
|
60,3
|
2,9
4,0
5,6
|
0,24
0,32
|
|
65
|
76,1
|
2,9
5,0
7,1
|
-
0,39
0,52
|
|
80
|
88,9
|
3,2
5,6
8,0
|
51
|
-
0,67
0,91
|
|
100
|
114,3
|
3,6
6,3
8,8
|
64
|
-
1,20
1,60
|
|
125
|
139,7
|
4,0
6,3
10,0
|
76
|
-
1,80
2,80
|
|
150
|
168,3
|
4,5
7,1
11,0
|
89
|
-
2,90
4,40
|
|
200
|
219,1
|
6,3
8,0
12,5
|
102
|
-
5,00
7,60
|
|
250
|
273,0
|
6,3
10,0
|
152
|
-
9,80
|
|
300
|
323,9
|
7,1
10,0
|
178
|
-
14,00
|
|
350
|
355,6
|
8,0
11,0
|
191
|
-
18,00
|
|
400
|
406,4
|
8,8
12,5
|
203
|
-
26,00
|
|
450
|
457,0
|
10,0
|
229
|
29,00
|
|
500
|
508,0
|
11,0
|
254
|
37,00
|
|
600
|
610,0
|
12,5
|
305
|
54,00
|
|
700
|
711,0
|
-
|
305
|
-
|
|
800
|
813,0
|
-
|
305
|
-
|
|
900
|
914,0
|
-
|
305
|
-
|
|
1000
|
1016,0
|
-
|
305
|
-
|
|
Примечание - Масса приведена для справок.
|
Таблица 2- Заглушки исполнения 2
Размеры в миллиметрах
|
DN
|
D
|
Т
|
К
|
Масса, кг
|
|
25
|
32
|
2,0
3,0
|
15
|
0,1
0,1
|
|
32
|
38
|
2,0
3,0
|
20
|
0,1
0,1
|
|
40
|
45
|
2,5
4,0
|
0,1
0,2
|
|
50
|
57
|
3,0
5,0
|
30
|
0,2
0,3
|
|
65
|
76
|
3,5
6,0
|
40
|
0,4
0,5
|
|
80
|
89
|
3,5
8,0
|
45
|
0,6
0,9
|
|
100
|
108
|
4,0
8,0
|
50
|
0,7
1,3
|
|
114
|
4,0
8,0
|
0,7
1,3
|
|
125
|
133
|
4,0
8,0
10,0
|
55
|
0,9
2,0
2,5
|
|
150
|
159
|
4,5
8,0
11,0
|
65
|
1,5
2,3
3,2
|
|
168
|
4,5
8,0
11,0
|
1,5
2,3
3,2
|
|
200
|
219
|
8,0
10,0
12,0
|
75
|
4,6
5,1
6,1
|
|
250
|
273
|
7,0
12,0
14,0
18,0
|
85
|
4,9
9,2
11,0
14,0
|
|
300
|
325
|
10,0
12,0
18,0
20,0
|
100
|
11,0
13,0
19,0
21,0
|
|
350
|
377
|
10,0
12,0
16,0
20,0
24,0
|
115
|
16,0
19,0
26,0
32,0
38,0
|
|
400
|
426
|
10,0
12,0
16,0
18,0
22,0
26,0
|
125
|
19,0
23,0
30,0
34,0
42,0
50,0
|
|
500
|
530
|
10,0
16,0
20,0
22,0
26,0
30,0
|
150
|
25,0
40,0
50,0
55,0
65,0
75,0
|
|
Примечание - Масса приведена для справок.
|
Примеры условных обозначений:
- заглушек исполнения 1, D=60,3 мм, Т=4,0 мм из стали марки Р5:
Заглушка 1-60,3х4-Р5 ГОСТ 17379-2001
- заглушек исполнения 2, D=57 мм, Т=5 мм из стали марки 20:
Заглушка 57х5 ГОСТ 17379-2001
- то же, из стали марки 09Г2С для трубопроводов, подконтрольных органам надзора:
Заглушка П 57х5-09Г2С ГОСТ 17379-2001
- заглушек исполнения 2, D = 159 мм, T = 8 мм из стали марки 09Г2С класса прочности К52, с минимальной температурой стенки заглушки при эксплуатации минус 26°С для трубопроводов, подконтрольных органам надзора:
Заглушка П 159х8-09Г2С-К52-26°С ГОСТ 17379-2001
- то же, Тв=10мм
Заглушка П 159х8/10-09Г2С-К52-26°С ГОСТ 17379-2001
- заглушек исполнения 2, D = 273 мм, Т = 12 мм класса прочности К60, с минимальной температурой стенки заглушки при эксплуатации минус 30°С для трубопроводов, подконтрольных органам надзора:
Заглушка П 273х12-К60-30°С ГОСТ 17379-2001
4.2 Толщина стенки заглушек в неторцевых сечениях - не менее Т.
4.3 По согласованию между изготовителем и потребителем (заказчиком) допускается изготавливать заглушки других размеров.
5 Технические условия
Технические условия - по ГОСТ 17380.
