ГОСТ 17378-2001 (ИСО 3419-81) (20.05.2021) ДЕТАЛИ ТРУБОПРОВОДОВ БЕСШОВНЫЕ ПРИВАРНЫЕ ИЗ УГЛЕРОДИСТОЙ И НИЗКОЛЕГИРОВАННОЙ СТАЛИ. ПЕРЕХОДЫ. КОНСТРУКЦИЯ.
Администратор
16.02.2015
Введен в действие постановлением Госстандарта РФ от 27 мая 2002 г. N 205-ст
Межгосударственный стандарт ГОСТ 17378-2001 (ИСО 3419-81)
"ДЕТАЛИ ТРУБОПРОВОДОВ БЕСШОВНЫЕ ПРИВАРНЫЕ ИЗ УГЛЕРОДИСТОЙ И НИЗКОЛЕГИРОВАННОЙ СТАЛИ. ПЕРЕХОДЫ. КОНСТРУКЦИЯ."
С изменениями:
(13 апреля 2007 г., 20 мая 2021 г.)
Carbon and low-alloy steel butt-weldings fittings. Reducers. Design.
Дата введения 1 января 2003 г.
Взамен ГОСТ 17378-83
Настоящий стандарт распространяется на бесшовные приварные концентрические и эксцентрические переходы из углеродистой и низколегированной стали.
Область применения переходов - в соответствии с разделом 1 ГОСТ 17380.
Требования пунктов 4.1-4.3 и раздела 5 являются обязательными, остальные требования - рекомендуемыми.
В настоящем стандарте использована ссылка на ГОСТ 17380-2001 (ИСО 3419-81). Детали трубопроводов бесшовные приварные из углеродистой и низколегированной стали. Общие технические условия
Термины, их определения, обозначения и сокращения - по ГОСТ 17380.

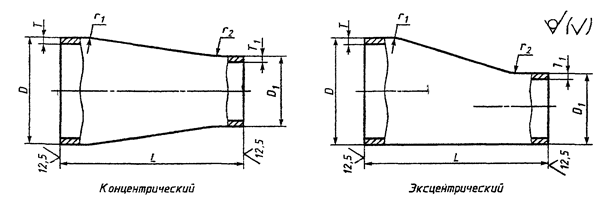

4.1 Конструкция и размеры переходов должны соответствовать указанным на рисунке 1 и в таблицах 1 и 2.
Рисунок 1
Размеры в миллиметрах
|
DN |
D |
T |
D1 |
T1 |
L |
Масса, кг |
|
20 |
26,9 |
2,0 3,2 4,0 |
21,3 |
2,0 3,2 4,0 |
38 |
0,05 0,07 0,09 |
|
25 |
33,7 |
2,3 3,2 4,5 |
2,0 3,2 4,0 |
51 |
0,09 0,12 0,16 | |
|
2,3 3,2 4,5 |
26,9 |
2,0 3,2 4,0 |
0,09 0,12 0,16 | |||
|
32 |
42,4 |
2,6 3,6 5,0 |
21,3 |
2,0 3,2 4,0 |
0,13 0,17 0,23 | |
|
2,6 3,6 5,0 |
26,9 |
2,0 3,2 4,0 |
0,13 0,17 0,23 | |||
|
2,6 3,6 5,0 |
33,7 |
2,3 3,2 4,5 |
0,13 0,17 0,23 | |||
|
40 |
48,3 |
2,6 3,6 5,0 |
26,9 |
2,0 3,2 4,0 |
64 |
0,19 0,25 0,34 |
|
2,6 3,6 5,0 |
33,7 |
2,3 3,2 4,5 |
0,19 0,25 0,34 | |||
|
2,6 3,6 5,0 |
42,4 |
2,6 3,6 5,0 |
0,19 0,25 0,34 | |||
|
50 |
60,3 |
2,9 4,0 5,6 |
33,7 |
2,3 3,2 4,5 |
76 |
0,31 0,42 0,58 |
|
2,9 4,0 5,6 |
42,4 |
2,6 3,6 5,0 |
0,31 0,42 0,58 | |||
|
2,9 4,0 5,6 |
48,3 |
2,6 3,6 5,0 |
0,31 0,42 0,58 | |||
|
65 |
76,1 |
2,9 5,0 7,1 |
42,4 |
2,6 3,6 5,0 |
89 |
0,47 0,78 1,10 |
|
2,9 5,0 7,1 |
48,3 |
2,6 3,6 5,0 |
0,47 0,78 1,10 | |||
|
2,9 5,0 7,1 |
60,3 |
2,9 4,0 5,6 |
0,47 0,78 1,10 | |||
|
80 |
88,9 |
3,2 5,6 8,0 |
48,3 |
2,6 3,6 5,0 |
0,60 1,00 1,40 | |
|
3,2 5,6 8,0 |
60,3 |
2,9 4,0 5,6 |
0,60 1,00 1,40 | |||
|
3,2 5,6 8,0 |
76,1 |
2,9 5,0 7,1 |
0,60 1,00 1,40 | |||
|
100 |
114,3 |
3,6 6,3 8,8 |
60,3 |
2,9 4,0 5,6 |
102 |
1,00 1,70 2,30 |
|
3,6 6,3 8,8 |
76,1 |
2,9 5,0 7,1 |
1,00 1,70 2,30 | |||
|
3,6 6,3 8,8 |
88,9 |
3,2 5,6 8,0 |
1,00 1,70 2,30 | |||
|
125 |
139,7 |
4,0 6,3 10,0 |
76,1 |
2,9 5,0 7,1 |
127 |
1,70 2,60 4,10 |
|
4,0 6,3 10,0 |
88,9 |
3,2 5,6 8,0 |
1,70 2,60 4,10 | |||
|
4,0 6,3 10,0 |
114,3 |
3,6 6,3 8,8 |
1,70 2,60 4,10 | |||
|
150 |
168,3 |
4,5 7,1 11,0 |
88,9 |
3,2 5,6 8,8 |
140 |
2,50 3,90 6,00 |
|
4,5 7,1 11,0 |
114,3 |
3,6 6,3 8,8 |
2,50 3,90 6,00 | |||
|
4,5 7,1 11,0 |
139,7 |
4,0 6,3 10,0 |
2,50 3,90 6,00 | |||
|
200 |
219,1 |
6,3 8,0 12,5 |
114,3 |
3,6 6,3 8,8 |
152 |
5,10 6,30 9,70 |
|
6,3 8,0 12,5 |
139,7 |
4,0 6,3 10,0 |
5,10 6,30 9,70 | |||
|
6,3 8,0 12,5 |
168,3 |
4,5 7,1 11,0 |
5,10 6,30 9,70 | |||
|
250 |
273,0 |
6,3 10,0 |
139,7 |
4,0 6,3 |
178 |
7,40 12,00 |
|
6,3 10,0 |
168,3 |
4,5 7,1 |
7,40 12,00 | |||
|
6,3 10,0 |
219,1 |
6,3 8,0 |
7,40 12,00 | |||
|
300 |
323,9 |
7,1 10,0 |
168,3 |
4,5 7,1 |
203 |
11,00 16,00 |
|
7,1 10,0 |
219,1 |
6,3 8,0 |
11,00 16,00 | |||
|
7,1 10,0 |
273,0 |
6,3 10,0 |
11,00 16,00 | |||
|
350 |
355,6 |
8,0 11,0 |
219,1 |
6,3 8,0 |
330 |
23,00 31,00 |
|
8,0 11,0 |
273,0 |
6,3 10,0 |
23,00 31,00 | |||
|
8,0 11,0 |
323,9 |
7,1 10,0 |
23,00 31,00 | |||
|
400 |
406,4 |
8,8 12,5 |
273,0 |
6,3 10,0 |
356 |
31,00 43,00 |
|
8,8 12,5 |
323,9 |
7,1 10,0 |
31,00 43,00 | |||
|
8,8 12,5 |
355,6 |
8,0 11,0 |
31,00 43,00 | |||
|
450 |
457,0 |
10,0 |
323,9 |
7,1 |
381 |
42,00 |
|
355,6 |
8,0 | |||||
|
406,4 |
8,8 | |||||
|
500 |
508,0 |
11,0 |
355,6 |
8,0 |
508 |
65,00 |
|
406,4 |
8,8 | |||||
|
457,0 |
10,0 | |||||
|
600 |
610,0 |
12,5 |
406,4 |
8,8 |
94,0 | |
|
457,0 |
10,0 | |||||
|
508,0 |
11,0 | |||||
|
700 |
711,0 |
- |
457,0 |
10,0 |
610 |
- |
|
508,0 |
11,0 | |||||
|
610,0 |
12,5 | |||||
|
800 |
813,0 |
508,0 |
11,0 | |||
|
610,0 |
12,5 | |||||
|
711,0 |
- | |||||
|
900 |
914,0 |
610,0 |
12,5 | |||
|
711,0 |
- | |||||
|
813,0 | ||||||
|
1000 |
1016,0 |
711,0 |
- | |||
|
813,0 | ||||||
|
914,0 | ||||||
|
Примечание - Масса приведена для справок. | ||||||
Размеры в миллиметрах
|
DN |
D |
T |
D1 |
T1 |
L |
Масса, кг |
|
32 |
38 |
2,0 3,0 4,0 |
32 |
2,0 3,0 4,0 |
30 |
0,1 0,2 0,2 |
|
2,0 3,0 4,0 |
25 |
1,6 3,0 3,0 |
0,1 0,2 0,2 | |||
|
40 |
45 |
2,5 4,0 5,0 |
1,6 3,0 3,0 |
0,1 0,2 0,3 | ||
|
2,5 4,0 5,0 |
32 |
2,0 4,0 5,0 |
0,1 0,2 0,3 | |||
|
2,5 4,0 5,0 |
38 |
2,0 4,0 5,0 |
0,1 0,2 0,3 | |||
|
50 |
57 |
3,0 4,0 5,0 6,0 |
25 |
1,6 1,6 3,0 3,0 |
45 |
0,2 0,3 0,3 0,4 |
|
3,0 4,0 5,0 6,0 |
32 |
2,0 2,0 3,0 4,0 |
0,2 0,3 0,3 0,4 | |||
|
3,0 4,0 5,0 6,0 |
38 |
2,0 4,0 4,0 4,0 |
0,2 0,3 0,3 0,4 | |||
|
3,0 4,0 5,0 6,0 |
45 |
2,5 2,5 4,0 5,0 |
60 |
0,2 0,3 0,3 0,4 | ||
|
65 |
76 |
3,0 3,5 5,0 6,0 7,0 |
38 |
2,0 2,5 3,0 3,0 4,0 |
55 |
0,3 0,4 0,6 0,6 0,7 |
|
3,0 3,5 5,0 6,0 7,0 |
45 |
2,5 2,5 4,0 4,0 5,0 |
70 |
0,4 0,5 0,6 0,7 0,8 | ||
|
3,0 3,5 5,0 6,0 7,0 |
57 |
3,0 3,0 4,0 5,0 6,0 |
0,3 0,4 0,6 0,7 0,8 | |||
|
80 |
89 |
3,5 6,0 8,0 |
45 |
2,5 4,0 5,0 |
75 |
0,6 0,9 1,2 |
|
3,5 6,0 8,0 |
57 |
3,0 4,0 5,0 |
0,6 0,9 1,2 | |||
|
3,5 6,0 8,0 |
76 |
3,5 5,0 6,0 |
0,6 0,9 1,2 | |||
|
100 |
108 |
4,0 6,0 8,0 9,0 |
57 |
3,0 4,0 5,0 6,0 |
80 |
0,9 1,2 1,6 1,8 |
|
4,0 6,0 8,0 9,0 |
76 |
3,5 5,0 6,0 7,0 |
0,9 1,2 1,6 1,8 | |||
|
4,0 6,0 8,0 9,0 |
89 |
3,5 6,0 8,0 8,0 |
0,9 1,2 1,6 1,8 | |||
|
114 |
4,0 6,0 8,0 9,0 |
57 |
3,0 4,0 5,0 6,0 |
1,0 1,3 1,7 1,9 | ||
|
4,0 6,0 8,0 9,0 |
76 |
3,5 5,0 6,0 7,0 |
1,0 1,3 1,7 1,9 | |||
|
4,0 6,0 8,0 9,0 |
89 |
3,5 6,0 8,0 8,0 |
1,0 1,3 1,7 1,9 | |||
|
125 |
133 |
4,0 8,0 10,0 |
57 |
3,0 4,0 5,0 |
100 |
1,3 2,5 3,1 |
|
5,0 8,0 10,0 |
76 |
3,5 5,0 6,0 |
1,6 2,5 3,1 | |||
|
4,0 6,0 8,0 |
89 |
3,5 5,0 6,0 |
1,3 1,9 2,5 | |||
|
5,0 8,0 8,0 10,0 |
108 |
4,0 6,0 8,0 9,0 |
1,6 2,5 2,5 3,1 | |||
|
5,0 8,0 8,0 10,0 |
114 |
4,0 6,0 8,0 9,0 |
1,6 2,5 2,5 3,1 | |||
|
150 |
159 |
4,5 8,0 10,0 12,0 |
57 |
3,0 4,0 5,0 6,0 |
75 |
1,5 2,6 3,2 3,9 |
|
4,5 8,0 10,0 12,0 |
76 |
3,5 5,0 6,0 7,0 |
1,5 2,6 3,2 3,9 | |||
|
4,5 8,0 10,0 12,0 |
89 |
3,5 6,0 8,0 8,0 |
130 |
2,3 3,9 4,8 5,9 | ||
|
4,5 8,0 10,0 12,0 |
108 |
4,0 6,0 8,0 9,0 |
2,3 3,9 4,8 5,9 | |||
|
4,5 8,0 10,0 12,0 |
114 |
4,0 6,0 8,0 9,0 |
2,3 3,9 4,8 5,9 | |||
|
4,5 8,0 10,0 12,0 |
133 |
4,0 8,0 10,0 10,0 |
2,3 3,9 4,8 5,9 | |||
|
168 |
4,5 8,0 10,0 12,0 |
57 |
3,0 4,0 5,0 6,0 |
75 |
1,6 2,7 3,3 4,0 | |
|
4,5 8,0 10,0 12,0 |
76 |
3,5 5,0 6,0 7,0 |
1,6 2,7 3,3 4,0 | |||
|
4,5 8,0 10,0 12,0 |
89 |
3,5 6,0 8,0 8,0 |
130 |
2,6 4,1 5,1 6,2 | ||
|
4,5 8,0 10,0 12,0 |
108 |
4,0 6,0 8,0 9,0 |
2,6 4,1 5,1 6,2 | |||
|
4,5 8,0 10,0 12,0 |
114 |
4,0 6,0 8,0 9,0 |
2,6 4,1 5,1 6,2 | |||
|
4,5 8,0 10,0 12,0 |
133 |
4,0 8,0 10,0 10,0 |
2,6 4,1 5,1 6,2 | |||
|
200 |
219 |
6,0 10,0 12,0 14,0 16,0 |
57 |
3,0 4,0 4,0 5,0 6,0 |
95 |
2,9 4,6 5,5 6,4 7,3 |
|
6,0 10,0 12,0 14,0 16,0 |
76 |
3,5 5,0 5,0 6,0 7,0 |
2,9 4,6 5,5 6,4 7,3 | |||
|
6,0 10,0 12,0 14,0 16,0 |
89 |
3,5 5,0 5,0 6,0 8,0 |
2,9 4,6 5,5 6,4 7,3 | |||
|
6,0 10,0 12,0 14,0 16,0 |
108 |
4,0 6,0 8,0 8,0 9,0 |
2,9 4,6 5,5 6,4 7,3 | |||
|
6,0 10,0 12,0 14,0 16,0 |
114 |
4,0 6,0 8,0 8,0 9,0 |
2,9 4,6 5,5 6,4 7,3 | |||
|
6,0 10,0 12,0 14,0 16,0 |
133 |
4,0 8,0 8,0 10,0 10,0 |
140 |
4,4 7,2 8,8 10,0 12,0 | ||
|
6,0 10,0 12,0 14,0 16,0 |
159 |
4,5 8,0 10,0 12,0 12,0 |
4,4 7,2 8,8 10,0 12,0 | |||
|
6,0 10,0 12,0 14,0 16,0 |
168 |
4,5 8,0 10,0 12,0 12,0 |
4,4 7,2 8,8 10,0 12,0 | |||
|
250 |
273 |
7,0 10,0 12,0 14,0 16,0 18,0 |
108 |
4,0 6,0 8,0 8,0 9,0 9,0 |
6,0 8,5 10,0 12,0 13,0 15,0 | |
|
7,0 10,0 12,0 14,0 16,0 18,0 |
114 |
4,0 6,0 8,0 8,0 9,0 9,0 |
6,0 8,5 10,0 12,0 13,0 15,0 | |||
|
7,0 10,0 12,0 14,0 16,0 18,0 |
133 |
4,0 6,0 8,0 8,0 10,0 10,0 |
6,0 8,5 10,0 12,0 13,0 15,0 | |||
|
7,0 10,0 12,0 14,0 16,0 18,0 |
159 |
4,5 8,0 10,0 10,0 12,0 12,0 |
180 |
8,3 12,0 14,0 16,0 18,0 20,0 | ||
|
7,0 10,0 12,0 14,0 16,0 18,0 |
168 |
4,5 8,0 10,0 10,0 12,0 12,0 |
8,3 12,0 14,0 16,0 18,0 20,0 | |||
|
7,0 10,0 12,0 14,0 16,0 18,0 |
219 |
6,0 8,0 10,0 12,0 14,0 16,0 |
8,3 12,0 14,0 16,0 18,0 20,0 | |||
|
300 |
325 |
8,0 10,0 12,0 14,0 16,0 18,0 22,0 |
108 |
4,0 4,0 6,0 6,0 8,0 8,0 9,0 |
140 |
9,0 11,0 16,0 18,0 20,0 23,0 28,0 |
|
8,0 10,0 12,0 14,0 16,0 18,0 22,0 |
114 |
4,0 4,0 6,0 6,0 8,0 8,0 9,0 |
9,0 11,0 16,0 18,0 20,0 23,0 28,0 | |||
|
8,0 10,0 12,0 14,0 16,0 18,0 22,0 |
133 |
5,0 6,0 8,0 8,0 8,0 10,0 10,0 |
11,0 13,0 16,0 18,0 20,0 23,0 28,0 | |||
|
8,0 10,0 12,0 14,0 16,0 18,0 22,0 |
159 |
4,5 6,0 8,0 8,0 10,0 10,0 12,0 |
11,0 14,0 16,0 18,0 20,0 23,0 28,0 | |||
|
8,0 10,0 12,0 14,0 16,0 18,0 22,0 |
168 |
4,0 6,0 8,0 8,0 10,0 10,0 12,0 |
11,0 14,0 16,0 18,0 20,0 23,0 28,0 | |||
|
8,0 10,0 12,0 14,0 16,0 18,0 22,0 |
219 |
7,0 8,0 10,0 10,0 12,0 14,0 16,0 |
180 |
11,0 14,0 17,0 20,0 22,0 25,0 31,0 | ||
|
8,0 10,0 12,0 14,0 16,0 18,0 22,0 |
273 |
7,0 10,0 12,0 12,0 14,0 16,0 18,0 |
11,0 14,0 17,0 20,0 22,0 25,0 31,0 | |||
|
350 |
377 |
12,0 16,0 20,0 24,0 26,0 |
159 |
6,0 8,0 10,0 12,0 12,0 |
220 |
22,0 29,0 35,0 42,0 45,0 |
|
12,0 16,0 20,0 24,0 26,0 |
168 |
6,0 8,0 10,0 12,0 12,0 |
22,0 29,0 35,0 42,0 45,0 | |||
|
12,0 16,0 20,0 24,0 26,0 |
219 |
8,0 10,0 12,0 14,0 16,0 |
22,0 29,0 35,0 42,0 45,0 | |||
|
10,0 12,0 14,0 16,0 20,0 24,0 26,0 |
273 |
7,0 10,0 12,0 12,0 16,0 18,0 18,0 |
20,0 24,0 28,0 31,0 38,0 45,0 49,0 | |||
|
10,0 12,0 14,0 16,0 20,0 24,0 26,0 |
325 |
8,0 10,0 12,0 16,0 18,0 22,0 22,0 |
20,0 24,0 28,0 31,0 38,0 45,0 49,0 | |||
|
400 |
426 |
12,0 16,0 20,0 22,0 26,0 28,0 |
159 |
8,0 10,0 10,0 10,0 12,0 12,0 |
37,0 53,0 65,0 71,0 83,0 89,0 | |
|
12,0 16,0 20,0 22,0 26,0 28,0 |
168 |
8,0 10,0 10,0 10,0 12,0 12,0 |
37,0 53,0 65,0 71,0 83,0 89,0 | |||
|
12,0 16,0 20,0 22,0 26,0 28,0 |
219 |
8,0 10,0 12,0 12,0 14,0 16,0 |
32,0 45,0 56,0 61,0 72,0 76,0 | |||
|
12,0 16,0 20,0 22,0 26,0 28,0 |
273 |
10,0 12,0 14,0 14,0 18,0 18,0 |
27,0 36,0 44,0 48,0 56,0 59,0 | |||
|
10,0 12,0 14,0 16,0 20,0 22,0 26,0 28,0 |
325 |
8,0 10,0 12,0 12,0 16,0 18,0 20,0 22,0 |
23,0 27,0 31,0 36,0 44,0 48,0 56,0 59,0 | |||
|
10,0 12,0 14,0 16,0 20,0 22,0 26,0 28,0 |
377 |
10,0 12,0 14,0 16,0 20,0 20,0 24,0 26,0 |
23,0 27,0 31,0 36,0 44,0 48,0 56,0 59,0 | |||
|
500 |
530 |
12,0 14,0 16,0 20,0 22,0 26,0 |
377 |
10,0 12,0 12,0 16,0 20,0 22,0 |
300 |
46,0 54,0 61,0 75,0 81,0 94,0 |
|
12,0 14,0 16,0 20,0 22,0 26,0 |
426 |
10,0 12,0 16,0 16,0 20,0 22,0 |
46,0 54,0 61,0 75,0 81,0 94,0 | |||
|
50 |
57 |
3,0 3,5 4,0 5,0 6,0 |
45 |
2,5 2,5 3,0 4,0 5,0 |
45 |
0,2 0,2 0,3 0,3 0,4 |
|
80 |
89 |
3,5 4,0 6,0 8,0 |
76 |
3,0 3,5 5,0 6,0 |
55 |
0,5 0,5 0,7 0,9 |
|
125 |
133 |
5,0 6,0 8,0 10,0 |
108 |
4,0 5,0 7,0 9,0 |
80 |
1,3 1,6 2,0 2,5 |
|
5,0 6,0 8,0 10,0 |
114 |
4,5 5,0 6,0 8,0 |
1,3 1,6 2,0 2,5 | |||
|
150 |
159 |
5,0 6,0 8,0 10,0 |
114 |
4,0 5,0 6,0 8,0 |
105 |
2,0 2,5 3,1 3,8 |
|
5,0 6,0 8,0 10,0 |
133 |
4,5 5,0 7,0 9,0 |
2,0 2,5 3,1 3,8 | |||
|
Примечание - Масса приведена для справок. | ||||||
Примеры условных обозначений:
- концентрического перехода исполнения 1, D=76,1 мм, Т=2,9 мм, D_1 =48,3 мм, Т_1 =2,6 мм из стали марки Р9:
Переход К-1-76,1х2,9-48,3х2,6-Р9 ГОСТ 17378-2001
- эксцентрического перехода исполнения 2, D=76 мм, Т=3,0 мм, D_1=45 мм, Т_1=2,5 мм из стали марки 20:
Переход Э-76х3-45x2,5 ГОСТ 17378-2001
- то же, из стали марки 09Г2С для трубопроводов, подконтрольных органам надзора:
Переход П Э-76х3-45х2,5-09Г2С ГОСТ 17378-2001
- концентрического перехода исполнения 2, D = 159 мм, Т = 8 мм, D1 = 108 мм, T1 = 6 мм из стали марки 09Г2С класса прочности К52, с минимальной температурой стенки перехода при эксплуатации минус 26°С для трубопроводов, подконтрольных органам надзора:
Переход К П-159 х 8-708 х 6-09Г2С-К52-26°С ГОСТ 17378-2001
- концентрического перехода исполнения 2, D = 159 мм, Т = 8 мм, Tв = 10 мм. D1 = 108 мм, T1=8 мм из стали марки 09Г2С класса прочности К52, с минимальной температурой стенки перехода при эксплуатации минус 26°С для трубопроводов, подконтрольных органам надзора:
Переход К П-159 х 8/10-108 х 8-09Г2С-К52-26°С ГОСТ 17378-2001
- концентрического перехода исполнения 2, D = 273 мм, Т = 10 мм, D1 = 168 мм, T1 = 8 мм класса прочности К60, с минимальной температурой стенки перехода при эксплуатации минус 30°С для трубопроводов, подконтрольных органам надзора:
Переход К П-273 х 10-168 х 8-К60-30°С ГОСТ 17378-2001
4.2 Толщина стенки переходов в неторцевых сечениях должна быть не менее Т_1 при наружном диаметре сечения не более 1,1D_1, а в остальных сечениях - не менее Т.
4.3 Радиусы r_1 и r_2 переходов исполнения 1 должны соответствовать указанным в таблице 3, а исполнения 2 устанавливаются изготовителем в конструкторской документации с учетом применяемой технологии изготовления и обеспечения требуемых показателей прочности и надежности.
|
Тип перехода |
r1 |
r2 |
|
не менее | ||
|
Концентрический |
0,4D |
0,4D1 |
|
Эксцентрический |
0,3D |
0,3D1 |
4.4 По согласованию между изготовителем и потребителем (заказчиком) допускается изготовление переходов других размеров.
Технические условия - по ГОСТ 17380.
Последние добавленные документы
